| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | तीस दिन |
| भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 1500 टन / महीना |

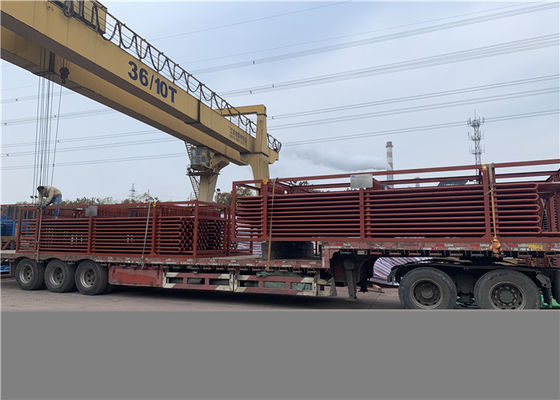

व्यावसायिक बॉयलर सुपरहीटर / रिहाइटर एएसएमई मानक इकट्ठा करें:
उत्पाद परिचय
सुपरहीटर एक हीटिंग सतह है जो कुछ दबाव में संतृप्त जल वाष्प को इसी दबाव में सुपरहिटेड जल वाष्प में गर्म करता है। सुपरहीटर ट्यूब समूह में प्रत्येक समानांतर ट्यूब का गर्मी अवशोषण और भाप प्रवाह ऑपरेशन के दौरान अलग होता है। बॉयलर सुपरहीटर ऊर्जा वसूली बॉयलर ग्रिप गैस है, बायलर स्टीम हीटिंग प्राप्त किया जा सकता है, एक सूखी भाप, बॉयलर थर्मल दक्षता में सुधार करने के लिए, लेकिन स्टीम टर्बाइनों को भाप टरबाइन से पानी के हथौड़ा पुनर्योजी से बचने के लिए खर्च की गई भाप रीसाइक्लिंग ऊर्जा में, बॉयलर परिसंचारी पानी और पुनर्योजी में गर्मी, स्तर कर सकते हैं स्टीम रीहीट का उच्च दबाव डिस्चार्ज हो, इन उपकरणों की रिकवरी बॉयलर ऊर्जा सहायक हीटिंग डिवाइस की बड़ी बॉयलर स्टीम सिस्टम है, बॉयलर सिस्टम की ऊर्जा दक्षता में सुधार करने के लिए फायदेमंद है, केवल सुपरहीटर और रीहीटर को रिसाइकिल ग्रिप गैस ऊर्जा है, पुनर्योजी पुनर्चक्रण है भाप ऊर्जा। सुपरहीटर को संवहन प्रकार, विकिरण प्रकार और आधा विकिरण में विभाजित किया जा सकता हैगर्मी हस्तांतरण मोड के अनुसार टाइप करें। संरचनात्मक सुविधाओं के अनुसार सर्पिन ट्यूब प्रकार, स्क्रीन प्रकार, दीवार प्रकार और पैकेज दीवार प्रकार में विभाजित किया जा सकता है। सुपरहीटर ट्यूब दीवार धातु बॉयलर के दबाव भागों में उच्चतम तापमान सहन करती है।इसलिए, उच्च गुणवत्ता वाले निम्न कार्बन स्टील और विभिन्न प्रकार के क्रोमियम-मोलिब्डेनम मिश्र धातु इस्पात को अपनाया जाना चाहिए।कभी-कभी उच्चतम तापमान वाले हिस्से में ऑस्टेनाइट क्रोमियम-निकल स्टेनलेस स्टील का उपयोग किया जाता है।
प्रकार और विशेषताएं
सुपरहीटर को गर्मी हस्तांतरण मोड के अनुसार संवहन प्रकार, विकिरण प्रकार और आधा विकिरण प्रकार में विभाजित किया जा सकता है। संरचनात्मक विशेषताओं के अनुसार सर्पिन ट्यूब प्रकार, स्क्रीन प्रकार, दीवार प्रकार और पैकेज दीवार प्रकार में विभाजित किया जा सकता है। वे बने होते हैं कई समानांतर पाइप और एक इनलेट और आउटलेट हेडर। पाइप का बाहरी व्यास एक है
आम तौर पर 30 ~ 60 मिमी। प्रवाह सुपरहीटर का सबसे आम प्रकार सर्पिन ट्यूब है। इसमें एक अधिक गहन ट्यूब समूह है, जो 450 ~ 1000 ℃ ग्रिप गैस तापमान, ऊर्ध्वाधर और पार्श्व क्षरण की ग्रिप गैस में सजाता है। ग्रिप गैस मुख्य रूप से संवहन द्वारा गर्मी को पाइप में स्थानांतरित करता है, और कुछ गर्मी विकिरण द्वारा अवशोषित होती है। प्लेट-प्रकार के सुपरहीटर में ट्यूब स्क्रीन की बहुलता होती है, जो भट्ठी के ऊपरी भाग में या आउटलेट पर विकिरण से संबंधित होती है या अर्ध-विकिरण प्रकार सुपरहीटर। पूर्व भट्ठी की लौ से उज्ज्वल गर्मी को अवशोषित करता है, जबकि बाद में कुछ संवहन गर्मी को भी अवशोषित करता है। 10 एमपीए से ऊपर के पावर स्टेशन बॉयलर में, स्क्रीन प्रकार और सर्पिन प्रकार के सुपरहीटर दोनों का उपयोग आमतौर पर गर्मी अवशोषण को बढ़ाने के लिए किया जाता है। दीवार फर्नेस की भीतरी दीवार पर लगाया गया सुपरहीटर रेडिएंट सुपरहीटर है, जिसका उपयोग शायद ही कभी किया जाता है। वॉल-माउंटेड सुपरहीटर का उपयोग बड़ी क्षमता वाले पावर स्टेशन बॉयलर में फर्नेस टॉप और संवहन फ्लो की दीवार बनाने के लिए किया जाता है।ue। चित्र कई सुपरहीटर की व्यवस्था को दर्शाता है। सुपरहीटर के साथ छोटी क्षमता वाले औद्योगिक बॉयलर केवल सिंगल स्टेज सुपरहीटर के साथ आवश्यकताओं को पूरा कर सकते हैं।
समारोह
बॉयलर के संचालन की स्थिति में परिवर्तन, जैसे लोड ऊंचाई, ईंधन परिवर्तन और दहन संचालन की स्थिति, सभी का सुपरहीटर के आउटलेट पर भाप के तापमान पर प्रभाव पड़ता है।इसलिए, निर्दिष्ट मूल्य पर इसे स्थिर करने के लिए पावर स्टेशन में बॉयलर के आउटलेट पर भाप तापमान को समायोजित करने के साधन हैं। सामान्य साधन इस प्रकार हैं: पानी स्प्रे प्रकार या सतह प्रकार तापमान reducer सीधे भाप तापमान को नियंत्रित करने के लिए प्रयोग किया जाता है ;भट्ठी में ग्रिप गैस का तापमान ऑसिलेटिंग बर्नर द्वारा बदल दिया जाता है। सुपरहीटर के ताप अवशोषण को ग्रिप गैस रीसर्क्युलेशन द्वारा समायोजित किया जाता है (बॉयलर का भाप तापमान विनियमन देखें)। जब बॉयलर का भार बढ़ जाता है, तो इनलेट और आउटलेट पर भाप का तापमान प्रवाह सुपरहीटर बढ़ता है और रेडिएंट सुपरहीटर घटता है। यदि प्रवाह प्रकार, उज्ज्वल प्रकार और अर्ध-उज्ज्वल प्रकार सुपरहीटर संयुक्त और उचित रूप से कॉन्फ़िगर किया गया है, तो लोड और दहन की स्थिति में परिवर्तन होने पर आउटलेट भाप तापमान परिवर्तन छोटा हो सकता है। गर्मी सुपरहीटर ट्यूब समूह में प्रत्येक समानांतर ट्यूब का अवशोषण और भाप प्रवाह ऑपरेशन के दौरान भिन्न होता है। भारत में अत्यधिक तापमान से बचने के लिएविडुअल पाइप, सुपरहीटर को बड़े बॉयलरों में कई पाइप समूहों में बांटा गया है।प्रत्येक पाइप समूह की भाप को भट्ठी के बाहर कलेक्टर बॉक्स के साथ मिलाया जाता है और पाइप के बीच अत्यधिक तापमान अंतर से बचने के लिए भाप पाइप के साथ स्थानांतरित किया जाता है।
एचडी बॉयलर श्रेणी में सर्वश्रेष्ठ सुविधा प्रदान करता है, जिसमें शामिल हैं
|
|
