उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HDB |
प्रमाणन: | ASME, EN, ISO |
न्यूनतम आदेश मात्रा: | 20 टन |
---|---|
पैकेजिंग विवरण: | स्टील फ्रेम |
प्रसव के समय: | 30-90 दिन |
प्रोडक्ट का नाम: | बॉयलर झिल्ली दीवार | कीवर्ड: | बॉयलर वाटर वॉल पैनल |
---|---|---|---|
ट्यूब की सामग्री: | SA192 | सामग्री फ्लैट बार: | क्यू235बी |
आवेदन पत्र: | चीनी मिल बॉयलर, कोयले से चलने वाला बॉयलर | तकनीक: | पंक्ति झुकने, देखा |
हाई लाइट: | बेस ट्यूब बॉयलर मेम्ब्रेन वॉल,बॉयलर वाटर मेम्ब्रेन वॉल पैनल,मैनिफोल्ड हैडर के साथ बॉयलर मेम्ब्रेन वॉल |
ASME स्टैंडर्ड बेस ट्यूब SA192 ने बॉयलर मेम्ब्रेन वॉल को मैनिफोल्ड हैडर के साथ बनाया
उत्पाद का परिचय
पानी की दीवार पैनल बॉयलर की मुख्य हीटिंग सतह हैं, जो बॉयलर कोने के चारों ओर व्यवस्थित स्टील ट्यूबों की पंक्तियों की संख्या से बना है।अंदर बहता पानी या भाप है, और बाहर बॉयलर की भट्ठी में लौ की गर्मी को स्वीकार करता है, मुख्य रूप से भट्ठी में उच्च तापमान दहन उत्पादों की विकिरण गर्मी को अवशोषित करता है।काम करने वाला द्रव इसमें ऊपर उठता है और गर्मी से वाष्पित हो जाता है।
हमारी कंपनी द्वारा निर्मित मुख्य प्रकार के वाटर वॉल पैनल मेम्ब्रेन वॉल हैं।
झिल्ली पानी की दीवार एक वायुरोधी संरचना है जिसमें पाइप और पंख होते हैं। फायदे भट्ठी में कम हवा रिसाव हैं;पाइप-बिछाने वाली दीवार, इस्पात संरचना पर कम भार और बॉयलर की कम लागत का उपयोग कर सकते हैं;निलंबन संरचना का उपयोग करने में आसान और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर मशीनीकृत उत्पादन, उच्च असेंबली दर, कम गर्मी भंडारण क्षमता और स्टार-अप और शटडाउन समय को छोटा करने के लिए उपयुक्त।नुकसान यह है कि निर्माण प्रक्रिया जटिल है।झिल्ली पानी की दीवार का उपयोग अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में किया जाता है।
विभिन्न निर्माण प्रक्रिया के अनुसार, झिल्ली की पानी की दीवार को तीन प्रकारों में विभाजित किया जा सकता है: 1. रोल्ड फिन ट्यूबों को पंक्तियों में वेल्डेड किया जाता है, जिसमें कम वेल्डिंग वर्कलोड होता है, लेकिन फिन ट्यूब महंगे होते हैं।2. बेयर ट्यूब और फिन (फ्लैट स्टील) को पंक्तियों में वेल्डेड किया जाता है, जिसमें कम सामग्री लागत होती है और आसानी से विभिन्न पिचों की आवश्यकताओं को पूरा कर सकती है, लेकिन फ्लैट स्टील को उच्च परिशुद्धता और परिष्करण उपकरण की आवश्यकता होती है। 3. बेयर ट्यूब फ्यूजन वेल्डिंग, बीच के पंख वेल्डिंग तार को भरकर ट्यूबों का निर्माण किया जाता है, जिसका उपयोग ज्यादातर ट्यूबों के बीच की छोटी पिच के लिए किया जाता है।झिल्ली पानी की दीवार के ट्यूबों के बीच की पिच बॉयलर दबाव और भट्ठी गर्मी भार जैसे कारकों से संबंधित है, आमतौर पर एस/डी 1.2-1.5 है।
विनिर्देश

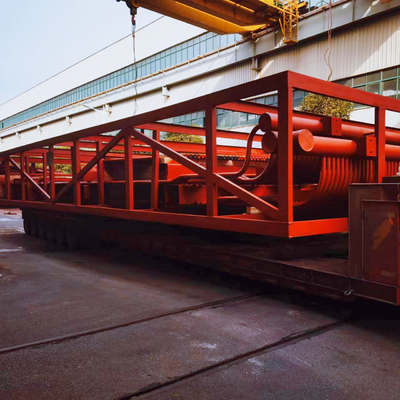

ऊपर दिए गए चित्र नीचे दिए गए विनिर्देशों के विवरण के साथ एक पाकिस्तान परियोजना के लिए झिल्ली की दीवारें हैं:
नाम | झिल्ली की दीवारें |
सामग्री | ASME SA192M और Q235B |
ट्यूब का आकार | 63.5 * 4.5 मिमी |
मानक | एएसएमई/जीबी मानक के अनुसार |
उपकरण | स्वचालित उत्पादन उपकरण |
आवेदन पत्र | चीनी मिल बॉयलर और पावर प्लांट बॉयलर का रखरखाव |
