पावर प्लांट और चीनी मिलों के रखरखाव और प्रतिस्थापन के लिए बॉयलर वाटर वॉल पैनल
उत्पाद का परिचय
पानी की दीवार के पैनल बॉयलर की मुख्य हीटिंग सतह हैं, जो बॉयलर कोने के चारों ओर व्यवस्थित स्टील ट्यूबों की पंक्तियों की संख्या से बना है।अंदर बहता पानी या भाप है, और बाहर बॉयलर की भट्ठी में लौ की गर्मी को स्वीकार करता है, मुख्य रूप से भट्ठी में उच्च तापमान दहन उत्पादों की विकिरण गर्मी को अवशोषित करता है।काम करने वाला द्रव इसमें ऊपर उठता है और गर्मी से वाष्पित हो जाता है।
हमारी कंपनी द्वारा निर्मित मुख्य प्रकार के वाटर वॉल पैनल मेम्ब्रेन वॉल हैं।
झिल्ली पानी की दीवार एक वायुरोधी संरचना है जिसमें पाइप और पंख होते हैं। फायदे भट्ठी में कम हवा रिसाव हैं;पाइप-बिछाने वाली दीवार, इस्पात संरचना पर कम भार और बॉयलर की कम लागत का उपयोग कर सकते हैं;निलंबन संरचना का उपयोग करने में आसान और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर मशीनीकृत उत्पादन, उच्च असेंबली दर, कम गर्मी भंडारण क्षमता और स्टार-अप और शटडाउन समय को छोटा करने के लिए उपयुक्त।नुकसान यह है कि निर्माण प्रक्रिया जटिल है।झिल्ली पानी की दीवार अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में उपयोग की जाती है
विनिर्देश

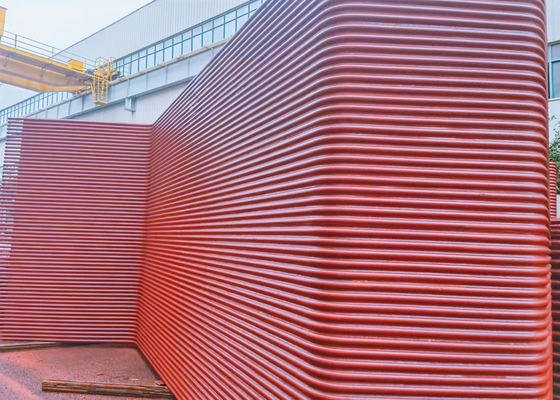

ऊपर दिए गए चित्र नीचे दिए गए विनिर्देशों के विवरण के साथ एक पाकिस्तान परियोजना के लिए झिल्लीदार दीवारें हैं:
| नाम | झिल्ली की दीवारें |
| सामग्री | ASME SA192M और Q235B |
| ट्यूब का आकार | 63.5 * 4.5 मिमी |
| मानक | एएसएमई/जीबी मानक के अनुसार |
| उपकरण | स्वचालित उत्पादन उपकरण |
| आवेदन | चीनी मिल बॉयलर और पावर प्लांट बॉयलर का रखरखाव |
