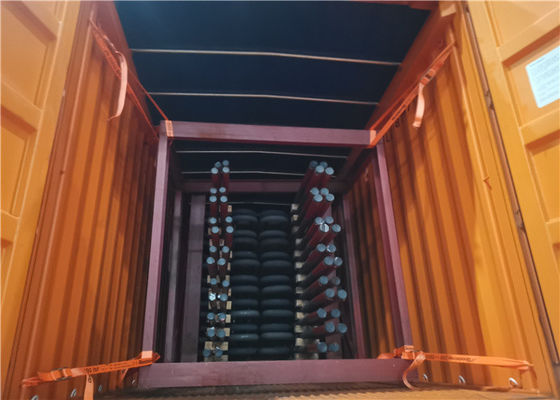

एएसएमई स्टैंडर्ड एनर्जी सेविंग बेंडिंग सर्पेन्टाइन ट्यूब

बेंडिंग सर्पेन्टाइन ट्यूब सुपरहीटर कॉइल ASME स्टैंडर्ड एनर्जी सेविंग

हुआ डोंग बॉयलर 30 से अधिक वर्षों से लगातार हमारे बॉयलर स्पेयर पार्ट्स का नवाचार और सुधार कर रहा है।झुकने, वेल्डिंग और डिजाइन में सुधार सुनिश्चित करते हैं कि हमारे उत्पाद यूरोपीय और अमेरिकी दोनों मानकों को पूरा करते हैं, एक विश्वसनीय प्रदर्शन सुनिश्चित करते हैं।

सुपरहीटर कुंडल विवरण

सर्पेन्टाइन ट्यूब एक ट्यूब है जो एक विमान में कई बार मुड़ती और मुड़ती है।बायलर की संवहन हीटिंग सतह, जैसे कि अर्थशास्त्री, सुपरहीटर और रीहीटर, क्षैतिज और ऊर्ध्वाधर लेआउट के साथ बेल्ट के माध्यम से सर्पिन ट्यूब की संरचना को अपनाती है।

बॉयलर के सुपरहीटर, रीहीटर और अर्थशास्त्री सर्पिन ट्यूब हीटिंग सतह को अपनाते हैं।बड़ी संख्या, विभिन्न झुकने वाले त्रिज्या और कई वेल्डेड जोड़ों जैसी विशेषताओं की एक श्रृंखला के कारण, सर्पिन हीटिंग सतह की निर्माण प्रक्रिया अधिक जटिल है और उत्पादकता कम है।हाल के वर्षों में, इस पिछड़े उत्पादन स्वरूप को बदलने के लिए, चीन के प्रमुख बॉयलर संयंत्रों ने उत्पाद भागों और घटकों की सार्वभौमिकता में सुधार करने के लिए डिजाइन और प्रौद्योगिकी में कई उपाय किए हैं, मशीनीकरण, स्वचालन और स्वचालित उत्पादन के संगठन के लिए आवश्यक शर्तें बनाई हैं। सर्पीन पाइप उत्पादन की लाइनें।वर्तमान में, चीन के प्रमुख बॉयलर संयंत्रों ने कॉइल हीटिंग सतहों के निर्माण के लिए प्रोग्राम नियंत्रण के साथ स्वचालित उत्पादन लाइनों को अपनाया है।

1. सामग्री संरचना: यह सांप की तरह ट्यूब (कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, आदि) और संग्रह बक्से और अन्य सहायक सामग्री से बना है।ट्यूब में आमतौर पर 32, 38, 42 या अन्य प्रकार के विनिर्देश होते हैं, उपयोगकर्ता की जरूरतों के अनुसार अलग से।
2. व्यवस्था: लंबवत या क्षैतिज लेआउट।
3. विशेषताएं: सुंदर उपस्थिति, आकार, सटीकता, प्रथम श्रेणी झुकने और वेल्डिंग तकनीक, प्रथम श्रेणी का पता लगाने के उपकरण।

सुपरहीटर
जीवाश्म ईंधन बिजली संयंत्रों में अक्सर भाप पैदा करने वाली भट्टी में एक सुपरहीटर खंड होता है। भाप भाप ड्रम के अंदर सुखाने वाले उपकरण से होकर सुपरहीटर, भट्टी में ट्यूबों के एक सेट तक जाती है।यहां भाप ट्यूबिंग के बाहर गर्म ग्रिप गैसों से अधिक ऊर्जा लेती है, और इसका तापमान अब संतृप्ति तापमान से अधिक हो जाता है।

रिहीटर
पावर प्लांट की भट्टियों में एक रिहीटर सेक्शन हो सकता है जिसमें ट्यूबों के बाहर गर्म ग्रिप गैसों द्वारा गर्म किए गए ट्यूब होते हैं।हाई-प्रेशर टर्बाइन से निकलने वाली भाप को इन गर्म ट्यूबों के माध्यम से इंटरमीडिएट और फिर लो-प्रेशर टर्बाइन चलाने से पहले अधिक ऊर्जा एकत्र करने के लिए पारित किया जाता है।

प्रक्रिया

परीक्षण उपकरण

कंपनी का परिचय

1985 में स्थापित, Zhangjiagang हुआ दांग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;ऑर्गेनिक हीट कैरियर और इलेक्ट्रिक स्टीम बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ, एचडी बॉयलर बाजार में बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और बॉयलर दबाव भागों के प्रतिस्थापन सहित एक अनूठी सेवा लाता है।

1. 200,000 वर्ग मीटर का निर्माण क्षेत्र

2. 80 इंजीनियर

3. 200 कोडित वेल्डर

4. 30 लाइसेंस प्राप्त निरीक्षक (एनडीटी स्तर- III प्रशिक्षक)

5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस

6. आईएसओ 9001:2008 गुणवत्ता प्रणाली

7. पावर बॉयलरों का एएसएमई प्रमाणपत्र

8. एएसएमई 'एस', 'यू' और एनबी स्टाम्प प्राधिकरण
