| एमओक्यू: | १०० पीसी |
| कीमत: | 2,000 - 5,000 USD per pc |
| मानक पैकेजिंग: | लोहे के फ्रेम के साथ निर्यात के लिए समुद्र योग्य पैकिंग |
| वितरण अवधि: | डाउन पेमेंट या एल/सी . प्राप्त करने के 90 दिनों के भीतर |
| भुगतान विधि: | टी/टी, एल/सी नजर में |
| आपूर्ति क्षमता: | लगभग 1,000 टन प्रति माह |

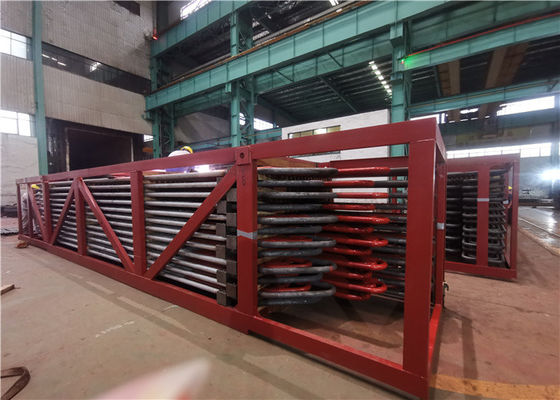

एएसटीएम SA210 A1 बॉयलर सरकारी परियोजना के लिए उच्च सुरक्षा स्तर सुपरहीटर कुंडल
विवरण: सुपरहीटर का तार
सभी कच्चे माल को सबसे पहले पाइप लाइन कटिंग से बनाया जाएगा।इसमें नंगे तेल (कार्बन स्टील, मिश्र धातु इस्पात, या टिकाऊ गर्मी स्टील) और हेडर और अन्य सहायक की एक श्रृंखला शामिल है।ट्यूब 32,38,42 और इतने पर, अनुरोध के रूप में भी।
कलात्मक उपस्थिति और सटीक आकार के साथ, ट्यूब और वेल्डिंग झुकने के लिए अग्रिम प्रक्रिया, पहली दर परीक्षण उपकरण और परिष्कृत तकनीक।
आधुनिक बॉयलरों में, सुपरहीटर्स और रीहीटर्स की गर्मी अवशोषण खपत काम कर रहे तरल पदार्थ के लिए कुल गर्मी अवशोषण के आधे से अधिक है, इस प्रकार सुपरहीटर्स और रीहीटर्स की हीटिंग सतह बॉयलर की कुल हीटिंग सतहों में एक बड़े अनुपात के लिए होती है, और उन्हें रखा जाना चाहिए उन क्षेत्रों में जहां धुएं का तापमान अधिक होता है, सभी हीटिंग सतहों में काम करने की स्थिति सबसे खराब होती है। हीटिंग सतहों की ट्यूब दीवार का तापमान अधिकतम के करीब है।स्टील का स्वीकार्य तापमान, इसलिए उचित व्यवस्था सुपरहीटर्स और रीहीटर्स की एक और डिजाइन अर्थव्यवस्था के लिए बहुत मायने रखती है और बॉयलर की विश्वसनीयता के लिए बहुत मायने रखती है।जब उनके डिजाइन की बात आती है, तो सुपरहीटर और रीहीटर की सुरक्षा और विश्वसनीयता के आश्वासन के आधार पर, धातु की खपत को सर्वोत्तम रूप से बचाना बहुत आवश्यक है, विशेष रूप से मिश्र धातु इस्पात के उपयोग को बचाने के लिए।
बड़े बिजली स्टेशनों में बॉयलरों के लिए, सुपरहीटर और रिहीटर आवश्यक भाग हैं, बड़े पैमाने पर, उन्होंने बॉयलरों की सुरक्षा और अर्थव्यवस्था को प्रभावित किया है।सुपरहीटर हीटिंग सतहें हैं जो मुख्य भाप को सरनेचर तापमान से रेटेड सुपरहिटेड तापमान तक गर्म करती हैं, और रीहीटर हीटिंग सतहें होती हैं जो स्टीम टरबाइन उच्च दबाव सिलेंडर से एक निश्चित तापमान तक एक्सॉस्ट को गर्म करती हैं। बॉयलर लोड जैसी परिस्थितियों में चलने पर, कोयले के प्रकार बदलते हैं, यह सुनिश्चित करने के लिए उन्हें समायोजित करना है कि आउटलेट तापमान -10-+5 डिग्री के रेटेड स्तर पर है।
बिजली स्टेशनों में बड़े बॉयलरों के लिए, सुपरहीटर और रीहीटर कुल हीटिंग सतहों में एक बड़े अनुपात के लिए खाते हैं, उन्हें उन क्षेत्रों में व्यवस्थित किया जाना है जहां उच्च तापमान के साथ धुआं होता है।बिजली स्टेशनों में थर्मल परिसंचरण की दक्षता में सुधार करने के लिए, मूल मापदंडों में धीरे-धीरे सुधार करने की आवश्यकता है f भाप धीरे-धीरे, भाप के दबाव में वृद्धि के लिए सुपरहीटेड स्टीम के लिए तापमान में वृद्धि की आवश्यकता होती है, या भाप टरबाइन के बड़े चरण के निकास की आर्द्रता होगी बहुत अधिक है, जो इसकी सुरक्षा को प्रभावित करेगा।इस प्रकार, सुपरहीटर्स और रीहीटर्स के माध्यम से बहने वाली भाप उच्च तापमान वाली भाप होती है, उनका हीट ट्रांसफर प्रदर्शन काफी खराब होता है, जो यह निर्धारित करता है कि सुपरहीटर्स और रीहीटर्स की ट्यूब वॉल तापमान अधिक है।
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1.फर्म संरचनात्मक समर्थन | 1. संघनित भाप द्वारा प्रवाह में रुकावट 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है। | ऊपर से समर्थित |
| उलटा-प्रकार | 1. संघनित भाप का उचित जल निकासी | 1. संरचनात्मक कठोरता की कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज -प्रकार |
1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
1. वे सीधे ज्वाला को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहनी प्रकार से हैं | आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होता है। |
सिद्धांत
• सुपरहीटर का सिद्धांत बॉयलर की भाप उत्पन्न करने वाली नलियों के समान है।
• उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर बह जाती हैं और भाप का तापमान बढ़ा देती हैं जिसका परिमाण सुपरहीटर और गैस के वेग को छोड़कर निकास गैस के तापमान पर निर्भर करता है।
आवेदन
संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता उन्नयन
हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान इत्यादि। हम तदनुसार डिजाइन करेंगे।
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
