| एमओक्यू: | 5 टन |
| मानक पैकेजिंग: | निर्यात के लिए समुद्र योग्य पैकिंग |
| वितरण अवधि: | ४० दिन |

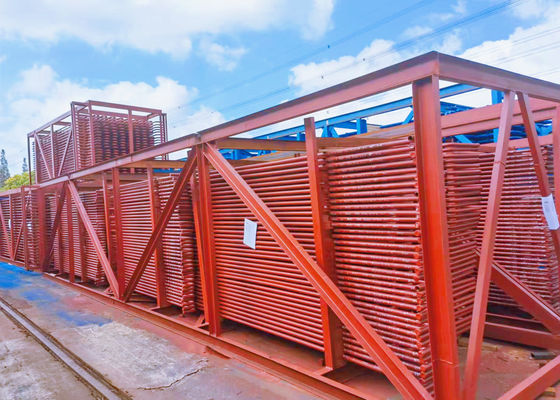

चीनी मिल के 120T/H बॉयलर के लिए SA192M और Q235B से बना अर्थशास्त्री कुंडल
विवरण
एक सर्पेन्टाइन ट्यूब एक ट्यूब है जो एक विमान में कई बार मुड़ती और मुड़ती है।बॉयलर की संवहन ताप सतह, जैसे
अर्थशास्त्री, सुपरहीटर और रीहीटर के रूप में, ज्यादातर क्षैतिज और ऊर्ध्वाधर लेआउट के साथ सर्पिन ट्यूब संरचना को अपनाते हैं।
बायलर बंद होने के बाद पाइप में पानी जमा करना ऊर्ध्वाधर कॉइल आसान है, लेकिन समर्थन और फहराना आसान है।
बॉयलर के सुपरहीटर, रीहीटर और अर्थशास्त्री सर्पिन ट्यूब हीटिंग सतह को अपनाते हैं।बड़ी संख्या, विभिन्न झुकने वाले त्रिज्या और कई वेल्डेड जोड़ों जैसी विशेषताओं की एक श्रृंखला के कारण, सर्पिन हीटिंग सतह की निर्माण प्रक्रिया अधिक जटिल है और
उत्पादकता कम है।हाल के वर्षों में, इस पिछड़े उत्पादन स्वरूप को बदलने के लिए, चीन के प्रमुख बॉयलर प्लांट
उत्पाद भागों और घटकों की सार्वभौमिकता में सुधार के लिए डिजाइन और प्रौद्योगिकी में उपायों की एक श्रृंखला ले ली है, मशीनीकरण, स्वचालन और सर्पीन पाइप की स्वचालित उत्पादन लाइनों के संगठन के लिए आवश्यक शर्तें बनाते हैं।
उत्पादन।वर्तमान में, चीन के प्रमुख बॉयलर संयंत्रों ने कॉइल हीटिंग सतहों के निर्माण के लिए प्रोग्राम नियंत्रण के साथ स्वचालित उत्पादन लाइनों को अपनाया है।
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1.फर्म संरचनात्मक समर्थन | 1. संघनित भाप द्वारा प्रवाह में रुकावट 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है। | ऊपर से समर्थित |
| उलटा-प्रकार | 1. संघनित भाप का उचित जल निकासी | 1. संरचनात्मक कठोरता की कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज -प्रकार |
1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
1. वे सीधे ज्वाला को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहनी प्रकार से हैं | आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होता है। |
