| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HD Boiler |
| प्रमाणन: | ISO9001,ASME,SGS,EN |
| मॉडल संख्या: | झिल्ली जल दीवार |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
| प्रसव के समय: | तीस दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, सीएडी |
| आपूर्ति की क्षमता: | 500 टन / महीना |
| शर्त: | नया | संरचना: | आग / जल ट्यूब |
|---|---|---|---|
| ईंधन: | कोयला/गैस/कोयला आधारित/जल ताप | दबाव: | कम/उच्च दबाव |
| आवेदनों की रेंज: | बॉयलर चीनी मिल | एनडीई: | 100% पीटी, 100 आरटी, 100% यूटी |
| हाई लाइट: | SA210A1 बॉयलर झिल्ली दीवार,अपशिष्ट गर्मी वसूली बॉयलर झिल्ली,एम्बेडेड झिल्ली दीवार बॉयलर |
||

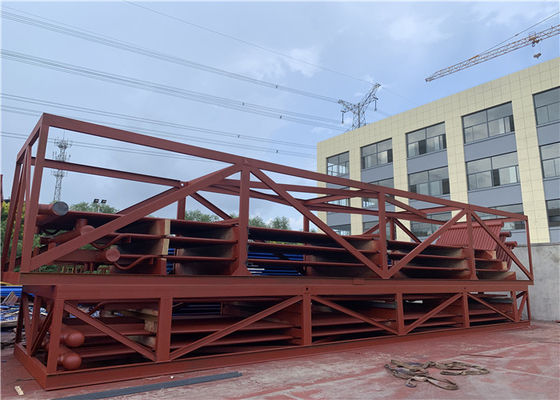

रखरखाव के लिए जलमग्न आर्क वेल्डिंग के साथ कार्बन स्टील एएसएमई SA210A1 बॉयलर झिल्ली दीवार
उत्पाद परिचय
पिन के साथ पानी की दीवार के पैनल आमतौर पर भट्ठी की दीवार की भीतरी दीवार पर लंबवत रखे जाते हैं, इसका उपयोग मुख्य रूप से भट्ठी में लौ और उच्च तापमान वाली ग्रिप गैस द्वारा उत्सर्जित उज्ज्वल गर्मी को अवशोषित करने के लिए किया जाता है। यह मुख्य प्रकार की वाष्पीकरण हीटिंग सतह है सभी प्रकार के आधुनिक बॉयलर और बॉयलर जल परिसंचरण लूप का मूल घटक। भट्ठी की दीवार की शीतलन और सुरक्षा दोनों के कारण, इसलिए नाम।
पानी की दीवार को मूल रूप से गर्म करने के लिए नहीं, बल्कि उच्च तापमान क्षति से भट्ठी को ठंडा करने के लिए डिज़ाइन किया गया था। बाद में, इसके अच्छे हीट एक्सचेंज फ़ंक्शन के कारण, इसने धीरे-धीरे स्टीम ड्रम को बॉयलर के मुख्य हीटिंग भाग के रूप में बदल दिया।
बाष्पीकरणीय ताप सतह, जो बॉयलर कक्ष की भीतरी दीवार पर रखी जाती है और इसमें कई समानांतर पाइप होते हैं। पानी की दीवार का कार्य भट्ठी कक्ष में उच्च तापमान लौ या ग्रिप गैस की उज्ज्वल गर्मी को अवशोषित करना, भाप या गर्म पानी उत्पन्न करना है। पाइप में, और भट्ठी की दीवार की रक्षा के लिए भट्ठी की दीवार के तापमान को कम करें। एक बड़ी क्षमता वाले बॉयलर में, भट्ठी में लौ का तापमान बहुत अधिक होता है, गर्मी विकिरण की तीव्रता बहुत बड़ी होती है।
बॉयलर में चालीस से पचास प्रतिशत या अधिक गर्मी पानी की दीवार द्वारा अवशोषित की जाती है। कुछ छोटी क्षमता वाले बॉयलरों को छोड़कर, आधुनिक वॉटर ट्यूब बॉयलर वाष्पीकरण की मुख्य हीटिंग सतह के रूप में वाटर कूलिंग वॉल लेते हैं।
विवरण:
वाटर वॉल पैनल का उपयोग वेस्ट हीट रिकवरी बॉयलरों में किया जाता है।हम वाटर वॉल पैनल बनाते हैं।ये कार्बन स्टील ट्यूबों से ग्राहकों के चित्र और विशिष्टताओं के लिए गढ़े गए हैं।निर्माण के दौरान, मुड़े हुए हिस्से पर अंडाकार और पतलेपन का विशेष ध्यान रखा जाता है।
हम वाटरवॉल पैनलों की एक विस्तृत श्रृंखला का निर्माण और आपूर्ति कर रहे हैं।हमारे द्वारा पेश की जाने वाली ट्यूबों को एक महान आंतरिक दबाव का सामना करने के लिए जाना जाता है क्योंकि फिन सामग्री की एक निरंतर पट्टी ट्यूब पर सर्पिल रूप से घाव होती है।इन ट्यूबों को समान रूप से गर्मी प्रदान करने के लिए जाना जाता है जिसके परिणामस्वरूप गर्मी उत्पादन में वृद्धि होती है।
बॉयलर में पानी की दीवार पैनलों का मुख्य कार्य उच्च तापमान लौ या ग्रिप द्वारा उत्पन्न गर्मी को अवशोषित करना और ट्यूबों में भाप या गर्म पानी उत्पन्न करना है, इसलिए कक्ष में तापमान को कम करना है।
झिल्ली जल दीवार के लाभ
१) ।भट्ठी की दीवार की रिसावरोधीता की गारंटी देने और दहन कक्ष के वायु रिसाव को कम करने के लिए।
2))।दहन कक्ष के पूर्ण जल शीतलन को प्राप्त करने के लिए, और बॉयलर सहायक उपकरण झिल्ली पानी की दीवार पूरक फायरिंग की स्थिति के तहत कोकिंग को रोकने के लिए लाभ है।
3))।थर्मल स्टोरेज क्षमता छोटी है, दहन कक्ष की वार्मिंग तेज है और कूलिंग भी तेज है, जो बॉयलर के शुरू होने और भट्ठी के बंद होने के शीतलन समय को छोटा कर सकती है।
4))।शीर्ष समर्थित वाटर कूल्ड दीवार को अपनाना अच्छा है और यह बॉयलर ढांचे के भार को कम कर सकता है, जो ओवरहैंग के लिए लाभकारी है।
5) नंगे ट्यूबों की तुलना में, झिल्ली पानी की दीवार ट्यूबों की गर्मी अवशोषण क्षमता में सुधार करती है।
6) कारखाने के प्रत्यक्ष बॉयलर झिल्ली पानी की दीवार बॉयलर भागों की प्रारंभिक संयोजन डिग्री में सुधार कर सकती है और स्थापना कार्यभार को कम कर सकती है।
अतिरिक्त
| 1 | वाटर वॉल पैनल का उपयोग वेस्ट हीट रिकवरी बॉयलरों में किया जाता है। |
| 2 | हम वाटर वॉल पैनल का निर्माण करते हैं, ये ग्राहकों के चित्र और विशिष्टताओं के लिए कार्बन स्टील ट्यूब से निर्मित होते हैं। |
| 3 | निर्माण के दौरान, मुड़े हुए हिस्से पर अंडाकार और पतलेपन का विशेष ध्यान रखा जाता है। |
| 4 | हम वाटरवॉल पैनलों की एक विस्तृत श्रृंखला का निर्माण और आपूर्ति कर रहे हैं। |
| 5 | हमारे द्वारा पेश की जाने वाली ट्यूबों को एक महान आंतरिक दबाव का सामना करने के लिए जाना जाता है क्योंकि फिन सामग्री की एक निरंतर पट्टी ट्यूब पर सर्पिल रूप से घाव होती है। |
| 6 | इन ट्यूबों को समान रूप से गर्मी प्रदान करने के लिए जाना जाता है जिसके परिणामस्वरूप गर्मी उत्पादन में वृद्धि होती है। |
| 7 | बॉयलर में पानी की दीवार पैनलों का मुख्य कार्य उच्च तापमान लौ या ग्रिप द्वारा उत्पन्न गर्मी को अवशोषित करना और ट्यूबों में भाप या गर्म पानी उत्पन्न करना है, इसलिए कक्ष में तापमान को कम करना है। |
आवेदन
| 1 | सीएफबी बॉयलर के लिए ऊर्जा की बचत पर्यावरण संरक्षण चीन आपूर्तिकर्ता झिल्ली पानी की दीवार झिल्ली की दीवारें हैं जो बीच में धातु की एक पट्टी के साथ या बिना वेल्डेड ट्यूबों से बनी होती हैं। |
| 2 | ये दीवारें कोयला दहन कक्ष के घेरे का निर्माण करती हैं। |
| 3 | पानी की दीवार ट्यूबों को बाष्पीकरणकर्ता अनुभाग के रूप में भी जाना जाता है;इनमें पानी ज्यादातर तरल रूप में होता है जो बॉयलर में उगते ही धीरे-धीरे वाष्पित हो जाता है। |
झिल्ली पानी की दीवार के मजबूत बिंदु
(१) भट्ठी की दीवार की सीलिंग सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।
(२) तीव्र दहन की स्थिति में कोकिंग को रोकने के लिए दहन कक्ष में पूर्ण जल शीतलन की प्राप्ति फायदेमंद है।
(३) बॉयलर के स्टार्ट-अप और शटडाउन के कूलिंग समय को इसकी छोटी गर्मी भंडारण क्षमता, तेज तापमान वृद्धि और दहन कक्ष में तेजी से ठंडा करने के कारण छोटा किया जा सकता है।
(4) पाइप-बिछाने भट्ठी की दीवार उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करती है और यह निलंबन और उठाने के लिए सुविधाजनक है।
(५) नंगे ट्यूब प्रकार की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।
(६) यह बॉयलर घटकों की प्रति-असेंबली डिग्री में सुधार करता है, स्थापना कार्यभार को सुविधाजनक और कम करता है।
