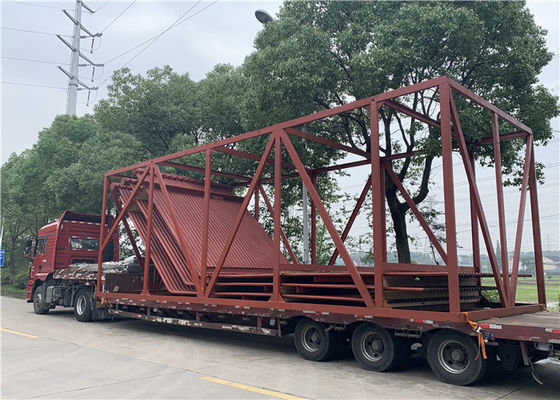

कार्बन स्टील SA178 मजबूत निर्माण बॉयलर झिल्ली दीवार हैडर के साथ वेल्डेड:

कार्बन स्टील SA178 स्टर्डी कंस्ट्रक्शन बॉयलर मेम्ब्रेन वॉल हैडर के साथ वेल्डेड:

उत्पाद परिचय: बॉयलर झिल्ली जल दीवार पैनल

1. मेम्ब्रेन दीवारों का व्यापक रूप से बॉयलर में उपयोगिता / बिजली स्टेशनों के लिए ताप विनिमय भाग के रूप में उपयोग किया जाता है।

2. मेम्बेन पानी की दीवार पैनलों को स्टील ट्यूबों और फ्लैटों के साथ जोड़ा गया ताकि एक अच्छी सीलिंग सुनिश्चित हो सके और नकारात्मक दबाव बॉयलर के वायु रिसाव कारक को कम किया जा सके, भट्ठी में दहन की स्थिति में सुधार हो सके।

3. झिल्ली पानी की दीवार पैनल विकिरण गर्मी की सतह को बढ़ाते हैं और स्टील की खपत को बचाते हैं।

लाभ

उत्पादन

एचडी बॉयलर पर्यावरण के अनुकूल आवश्यकता के रूप में पानी की दीवारों का उत्पादन करने के लिए जलमग्न-आर्क वेल्डिंग तकनीक का उपयोग करता है।

यह एक अच्छे मजबूत निर्माण और सीलिंग की गारंटी भी दे सकता है।

विशेषताएं

1. मजबूत निर्माण
2. उच्च शक्ति
3. सटीक आयाम
4. जंग प्रतिरोधी खत्म

विवरण

वाटर वॉल पैनल का उपयोग वेस्ट हीट रिकवरी बॉयलरों में किया जाता है।हम वाटर वॉल पैनल बनाते हैं।ये कार्बन स्टील ट्यूबों से ग्राहकों के चित्र और विशिष्टताओं के लिए गढ़े गए हैं।निर्माण के दौरान, मुड़े हुए हिस्से पर अंडाकार और पतलेपन का विशेष ध्यान रखा जाता है।

हम वाटरवॉल पैनलों की एक विस्तृत श्रृंखला का निर्माण और आपूर्ति कर रहे हैं।हमारे द्वारा पेश की जाने वाली ट्यूबों को एक महान आंतरिक दबाव का सामना करने के लिए जाना जाता है क्योंकि फिन सामग्री की एक निरंतर पट्टी ट्यूब पर सर्पिल रूप से घाव होती है।इन ट्यूबों को समान रूप से गर्मी प्रदान करने के लिए जाना जाता है जिसके परिणामस्वरूप गर्मी उत्पादन में वृद्धि होती है।

बॉयलर में पानी की दीवार पैनलों का मुख्य कार्य उच्च तापमान लौ या ग्रिप द्वारा उत्पन्न गर्मी को अवशोषित करना और ट्यूबों में भाप या गर्म पानी उत्पन्न करना है, इसलिए कक्ष में तापमान को कम करना है।

निर्माण विवरण

झिल्ली जल शीतलन दीवार की संयोजन विशेषताएं इस प्रकार हैं:
1. जब खंडित पाइप पंक्ति को संयोजन फ्रेम पर फहराया जाता है, तो पाइप पंक्ति की चौड़ाई, लंबाई, समतलता और विकर्ण की जाँच करें और समायोजित करें। यदि ट्यूब पंक्ति की चौड़ाई निर्दिष्ट आकार से अधिक या कम है, तो फिन हो सकता है उपयुक्त लंबाई में कटौती, निर्दिष्ट आकार में समायोजित और फिर पुन: वेल्डेड। जब पाइप पंक्ति का विकर्ण अंतर एलओएम से अधिक हो जाता है, तो बड़े आकार वाले कुछ पाइपों के बीच के पंखों को विकर्ण अंतर को खत्म करने के लिए पाइप के बीच की दूरी को कम करने के लिए काटा जा सकता है, और तब पंखों को वेल्ड किया जा सकता है। जब पाइप पंक्ति की असमानता स्वीकार्य सीमा से अधिक हो जाती है, तो जैक के शीर्ष दबाव को ठीक करने के लिए गैन्ट्री फ्रेम का उपयोग किया जा सकता है।
2. पाइप पंक्ति का बट जोड़ एक पाइप से अलग होता है। वेल्डिंग के बाद एक पाइप का वेल्डिंग जोड़ लगभग 1-2 मिमी सिकुड़ जाता है, जिसका अन्य पाइपों पर कोई प्रभाव नहीं पड़ता है। लेकिन पाइप पंक्ति समान नहीं है, पाइप पंक्ति बट वेल्डिंग के दो खंड, यदि वेल्डिंग के अनुक्रम के एक तरफ से दूसरी तरफ, विरूपण के कारण पाइप के अंत तक वेल्डिंग बहुत बड़ी है। इसलिए, बट वेल्डिंग से पहले, इस वेल्डिंग की बट निकासी संयुक्त को व्यापक रूप से मापा जाना चाहिए, और बट निकासी के अनुसार बहुत छोटा, मध्यम, बहुत बड़ा वर्गीकरण है, यदि बट निकासी बहुत बड़ी या बहुत छोटी है, तो पाइप को काटने की विधि लेनी चाहिए, इसे एक मध्यम छोटे पाइप से बदल दिया जाना चाहिए। इस बार वेल्डिंग के सिकुड़ने से बड़े गैप वाला पाइप सोल्डरेबल हो जाएगा।पाइप वेल्डिंग के संकोचन विरूपण को कम करने के लिए, समरूपता और क्रॉस वेल्डिंग की विधि को अपनाया जाना चाहिए।
3. आगे और पीछे की वाटर कूलिंग वॉल के निचले हिस्से में फर्नेस बॉटम (कोल्ड ऐश बकेट) होता है, और रियर वाटर कूलिंग वॉल के ऊपरी हिस्से में फ्लेम एंगल होता है, इसलिए कंपोनेंट का आकार बड़ा होता है और आकार अधिक खास होता है , इसलिए गठबंधन करना मुश्किल है।
4. पिछली पानी की दीवार पाइप की सिंगल पास बॉल अन्य हीटिंग सतह पाइप से अलग होती है। क्योंकि ऊपरी हेडर बॉक्स में पीछे की पानी की दीवार में एक ज्वालारोधी कोण होता है, फ्लेमप्रूफ कोण झुकने वाले पाइप की संख्या पीछे की तरह ही होती है पानी की दीवार, फ्लेमप्रूफ एंगल की कठोरता को बढ़ाने के लिए, स्ट्रेट पाइप (सबसे भट्टी प्रकार) की काफी संख्या में स्पेसिंग भी होती है। फ्लेम एंगल और स्ट्रेट पाइप के चौराहे पर, इक्विडीमीटर स्पेशल-शेप्ड कास्ट स्टील टी (तीन- शाखा पाइप) स्थापित है। सीधी ट्यूब में और शीर्ष संबद्ध टैंक के बीच का जंक्शन छिद्र Φ 5 मिमी या 10 मिमी के प्रतिबंधक से सुसज्जित है। इस तरह, अधिकांश कामकाजी माध्यम तुला पाइप ठंडा करने के लिए अनुकूल है लौ कोण, और काम कर रहे मध्यम तुला पाइप का एक छोटा हिस्सा यह सुनिश्चित करता है कि सीधे पाइप और घुमावदार पाइप में विस्तार की समान मात्रा हो, ताकि आंतरिक तनाव को कम किया जा सके, इसलिए गेंद से गुजरने की कठिनाई बढ़ जाती है।
