| एमओक्यू: | 5 टन |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | स्टील फ्रेम |
| वितरण अवधि: | 60 दिन |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 800 टन / महीना |
उच्च तापमान बाष्पीकरणकर्ता सर्पेन्टाइन कॉइल असेंबली एएसएमई मानक
परिचय
हुआ डोंग बॉयलर 30 से अधिक वर्षों से लगातार हमारे बॉयलर स्पेयर पार्ट्स का नवाचार और सुधार कर रहा है।झुकने, वेल्डिंग और डिजाइन में सुधार सुनिश्चित करते हैं कि हमारे उत्पाद यूरोपीय और अमेरिकी दोनों मानकों को पूरा करते हैं, एक विश्वसनीय प्रदर्शन सुनिश्चित करते हैं।
सर्पेन्टाइन ट्यूब एक ट्यूब है जो एक विमान में कई बार मुड़ती और मुड़ती है।बायलर की संवहन हीटिंग सतह, जैसे कि अर्थशास्त्री, सुपरहीटर और रीहीटर, क्षैतिज और ऊर्ध्वाधर लेआउट के साथ बेल्ट के माध्यम से सर्पिन ट्यूब की संरचना को अपनाती है।
बाष्पीकरणीय ट्यूब बंडल एक बाष्पीकरणीय ट्यूब बंडल है जो मुख्य रूप से छोटे और मध्यम क्षमता वाले बॉयलर में संवहन गर्मी हस्तांतरण को अवशोषित करता है।यह आम तौर पर ऊपरी और निचले ड्रम से जुड़े आरोही और अवरोही ट्यूबों से बना घने कंपित ट्यूब सिस्टम का एक बंडल है।वाष्पीकरण ट्यूब बंडल पाइप गर्मी भार अधिक है, पाइप के इस हिस्से को गर्म पानी से भाप में, नीचे से ऊपर;इसका मुख्य कार्य पानी और भाप में गर्मी को अवशोषित करना और बॉयलर जल चक्र के बढ़ते हिस्से के रूप में कार्य करना है।
1. सामग्री संरचना: यह सांप की तरह ट्यूब (कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, आदि) और संग्रह बक्से और अन्य सहायक सामग्री से बना है।ट्यूब में आमतौर पर 32, 38, 42 या अन्य प्रकार के विनिर्देश होते हैं, उपयोगकर्ता की जरूरतों के अनुसार अलग से।
2. व्यवस्था: लंबवत या क्षैतिज लेआउट।
3. विशेषताएं: सुंदर उपस्थिति, आकार, सटीकता, प्रथम श्रेणी झुकने और वेल्डिंग तकनीक, प्रथम श्रेणी का पता लगाने के उपकरण।
सुपरहीटर
जीवाश्म ईंधन बिजली संयंत्रों में अक्सर भाप पैदा करने वाली भट्टी में एक सुपरहीटर खंड होता है। भाप भाप ड्रम के अंदर सुखाने वाले उपकरण से होकर सुपरहीटर, भट्टी में ट्यूबों के एक सेट तक जाती है।यहां भाप ट्यूबिंग के बाहर गर्म ग्रिप गैसों से अधिक ऊर्जा लेती है, और इसका तापमान अब संतृप्ति तापमान से अधिक हो जाता है।
रिहीटर
पावर प्लांट की भट्टियों में एक रिहीटर सेक्शन हो सकता है जिसमें ट्यूबों के बाहर गर्म ग्रिप गैसों द्वारा गर्म किए गए ट्यूब होते हैं।हाई-प्रेशर टर्बाइन से निकलने वाली भाप को इन गर्म ट्यूबों के माध्यम से इंटरमीडिएट और फिर लो-प्रेशर टर्बाइन चलाने से पहले अधिक ऊर्जा एकत्र करने के लिए पारित किया जाता है।
|
प्रकार
|
लाभ
|
नुकसान
|
सहायक विधि
|
|
पेंडेंट प्रकार
|
1.फर्म संरचनात्मक समर्थन
|
1. संघनित भाप द्वारा प्रवाह में रुकावट 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है।
|
ऊपर से समर्थित
|
|
उलटा-प्रकार
|
1. संघनित भाप का उचित जल निकासी
|
1. संरचनात्मक कठोरता की कमी, विशेष रूप से उच्च गति गैस प्रवाह में
|
नीचे से समर्थित
|
|
क्षैतिज -प्रकार
|
1. उचित जल निकासी
2. अच्छी संरचनात्मक कठोरता
|
1. वे सीधे ज्वाला को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहनी प्रकार से हैं
|
आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होता है।
|

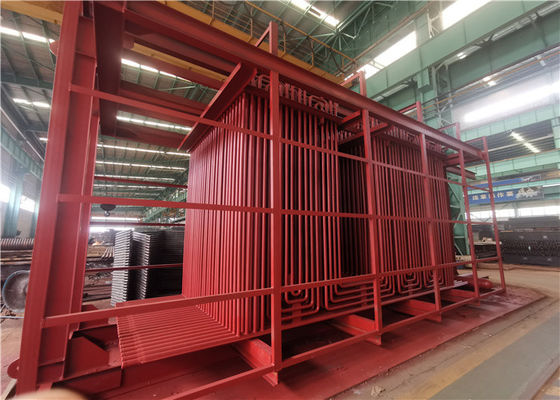

यहाँ चित्र आपके संदर्भ के लिए झिल्ली दीवार और बाष्पीकरण कॉइल के साथ बाष्पीकरणीय विधानसभा है।
इस परियोजना में स्टीम ड्रम + हैडर + अर्थशास्त्री भी शामिल है।
| डिजाइन और निर्माण कोड | एएसएमई खंड I, 2019 संस्करण |
| डिज़ाइन का दबाव | 8.1 एमपीए |
| मैक्स।स्वीकार्य कार्य दबाव | 8.1 एमपीए |
| डिज़ाइन तापमान | 320℃ |
| हाइड्रोस्टेटिक परीक्षण दबाव | 12.2 एमपीए |
| क्षय भत्ता | 0.5 मिमी |
