8.1Mpa ASME मानक बाष्पीकरणीय कुंडल विधानसभा बॉयलर झिल्ली दीवार के साथ
परिचय
बाष्पीकरणीय ट्यूब बंडल एक बाष्पीकरणीय ट्यूब बंडल है जो मुख्य रूप से छोटे और मध्यम क्षमता वाले बॉयलर में संवहन गर्मी हस्तांतरण को अवशोषित करता है।यह आम तौर पर ऊपरी और निचले ड्रम से जुड़े आरोही और अवरोही ट्यूबों से बना घने कंपित ट्यूब सिस्टम का एक बंडल है।वाष्पीकरण ट्यूब बंडल पाइप गर्मी भार अधिक है, पाइप के इस हिस्से को गर्म पानी से भाप में, नीचे से ऊपर;इसका मुख्य कार्य पानी और भाप में गर्मी को अवशोषित करना और बॉयलर जल चक्र के बढ़ते हिस्से के रूप में कार्य करना है।
पानी की दीवार पैनल बॉयलर की मुख्य हीटिंग सतह हैं, जो बॉयलर कोने के चारों ओर व्यवस्थित स्टील ट्यूबों की पंक्तियों की संख्या से बना है।अंदर बहता पानी या भाप है, और बाहर बॉयलर की भट्ठी में लौ की गर्मी को स्वीकार करता है, मुख्य रूप से भट्ठी में उच्च तापमान दहन उत्पादों की विकिरण गर्मी को अवशोषित करता है।काम करने वाला द्रव इसमें ऊपर उठता है और गर्मी से वाष्पित हो जाता है।
यदि संरचना प्रकार के अनुसार, तीन मुख्य प्रकार हैं: नंगे ट्यूब प्रकार, झिल्ली प्रकार और चुभन ट्यूब प्रकार।
झिल्ली पानी की दीवार एक वायुरोधी संरचना है जिसमें पाइप और पंख होते हैं। फायदे भट्ठी में कम हवा रिसाव हैं;पाइप-बिछाने वाली दीवार, इस्पात संरचना पर कम भार और बॉयलर की कम लागत का उपयोग कर सकते हैं;निलंबन संरचना का उपयोग करने में आसान और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर मशीनीकृत उत्पादन, उच्च असेंबली दर, कम गर्मी भंडारण क्षमता और स्टार-अप और शटडाउन समय को छोटा करने के लिए उपयुक्त।नुकसान यह है कि निर्माण प्रक्रिया जटिल है।झिल्ली पानी की दीवार का उपयोग अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में किया जाता है।
विभिन्न निर्माण प्रक्रिया के अनुसार, झिल्ली पानी की दीवार को तीन प्रकारों में विभाजित किया जा सकता है (चित्र 1 देखें): 1. लुढ़का हुआ फिन ट्यूब कम वेल्डिंग कार्यभार के साथ पंक्तियों में वेल्डेड होते हैं, लेकिन फिन ट्यूब महंगे होते हैं।2. बेयर ट्यूब और फिन (फ्लैट स्टील) को पंक्तियों में वेल्डेड किया जाता है, जिसमें कम सामग्री लागत होती है और आसानी से विभिन्न पिचों की आवश्यकताओं को पूरा कर सकती है, लेकिन फ्लैट स्टील को उच्च परिशुद्धता और परिष्करण उपकरण की आवश्यकता होती है। 3. बेयर ट्यूब फ्यूजन वेल्डिंग, बीच के पंख वेल्डिंग तार को भरकर ट्यूबों का निर्माण किया जाता है, जिसका उपयोग ज्यादातर ट्यूबों के बीच की छोटी पिच के लिए किया जाता है।झिल्ली पानी की दीवार के ट्यूबों के बीच की पिच बॉयलर दबाव और भट्ठी गर्मी भार जैसे कारकों से संबंधित है, आमतौर पर एस/डी 1.2-1.5 है।
बिजली संयंत्र बॉयलर और औद्योगिक बॉयलर के लिए झिल्ली की दीवारों का व्यापक रूप से हीटिंग सतहों के रूप में उपयोग किया जाता है।
झिल्ली पानी की दीवार के मजबूत बिंदु
(१) भट्ठी की दीवार की सीलिंग सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।
(२) तीव्र दहन की स्थिति में कोकिंग को रोकने के लिए दहन कक्ष में पूर्ण जल शीतलन की प्राप्ति फायदेमंद है।
(३) बॉयलर के स्टार्ट-अप और शटडाउन के कूलिंग समय को इसकी छोटी गर्मी भंडारण क्षमता, तेज तापमान वृद्धि और दहन कक्ष में तेजी से ठंडा करने के कारण छोटा किया जा सकता है।
(4) पाइप-बिछाने भट्ठी की दीवार उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करती है और यह निलंबन और उठाने के लिए सुविधाजनक है।
(५) नंगे ट्यूब प्रकार की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।
(६) यह बॉयलर घटकों की प्रति-असेंबली डिग्री में सुधार करता है, स्थापना कार्यभार को सुविधाजनक बनाता है और कम करता है

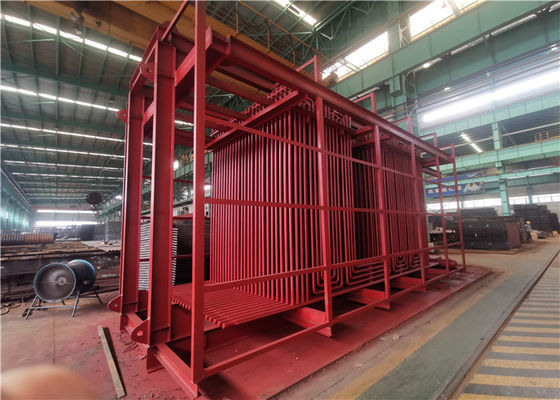

यहाँ चित्र आपके संदर्भ के लिए झिल्ली दीवार और बाष्पीकरण कॉइल के साथ बाष्पीकरणीय विधानसभा है।
इस परियोजना में स्टीम ड्रम + हैडर + अर्थशास्त्री भी शामिल है।
डिजाइन और निर्माण कोड | एएसएमई खंड I, 2019 संस्करण |
डिज़ाइन का दबाव | 8.1 एमपीए |
मैक्स।स्वीकार्य कार्य दबाव | 8.1 एमपीए |
डिज़ाइन तापमान | 320℃ |
हाइड्रोस्टेटिक परीक्षण दबाव | 12.2 एमपीए |
क्षय भत्ता | 0.5 मिमी |
