एएसएमई मानक 16 टन बॉयलर झिल्ली की दीवारें सुगर मिल के प्रतिस्थापन / रखरखाव के लिए बनाई गई हैं
उत्पाद परिचय
पानी की दीवार पैनल बॉयलर की मुख्य हीटिंग सतह हैं, जो बॉयलर कोने के चारों ओर व्यवस्थित स्टील ट्यूबों की पंक्तियों की संख्या से बना है।अंदर बहता पानी या भाप है, और बाहर बॉयलर की भट्ठी में लौ की गर्मी को स्वीकार करता है, मुख्य रूप से भट्ठी में उच्च तापमान दहन उत्पादों की विकिरण गर्मी को अवशोषित करता है।काम करने वाला द्रव इसमें ऊपर उठता है और गर्मी से वाष्पित हो जाता है।
यदि संरचना प्रकार के अनुसार, पानी की दीवारों को प्रकारों में विभाजित किया जा सकता है: नंगे ट्यूब प्रकार, झिल्ली प्रकार और चुभन ट्यूब प्रकार।
झिल्ली प्रकार सबसे व्यापक रूप से इस्तेमाल किया जाने वाला एक है।
झिल्ली पानी की दीवार एक वायुरोधी संरचना है जिसमें पाइप और पंख होते हैं। फायदे भट्ठी में कम हवा रिसाव हैं;पाइप-बिछाने वाली दीवार, इस्पात संरचना पर कम भार और बॉयलर की कम लागत का उपयोग कर सकते हैं;निलंबन संरचना का उपयोग करने में आसान और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर मशीनीकृत उत्पादन, उच्च असेंबली दर, कम गर्मी भंडारण क्षमता और स्टार-अप और शटडाउन समय को छोटा करने के लिए उपयुक्त।नुकसान यह है कि निर्माण प्रक्रिया जटिल है।झिल्ली पानी की दीवार का उपयोग अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में किया जाता है।
झिल्ली पानी की दीवार के मजबूत बिंदु
(१) भट्ठी की दीवार की सीलिंग सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।
(२) तीव्र दहन की स्थिति में कोकिंग को रोकने के लिए दहन कक्ष में पूर्ण जल शीतलन की प्राप्ति फायदेमंद है।
(३) बॉयलर के स्टार्ट-अप और शटडाउन के कूलिंग समय को इसकी छोटी गर्मी भंडारण क्षमता, तेज तापमान वृद्धि और दहन कक्ष में तेजी से ठंडा करने के कारण छोटा किया जा सकता है।
(4) पाइप-बिछाने भट्ठी की दीवार उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करती है और यह निलंबन और उठाने के लिए सुविधाजनक है।
(५) नंगे ट्यूब प्रकार की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।
(६) यह बॉयलर घटकों की प्रति-असेंबली डिग्री में सुधार करता है, स्थापना कार्यभार को सुविधाजनक और कम करता है।
विनिर्देश

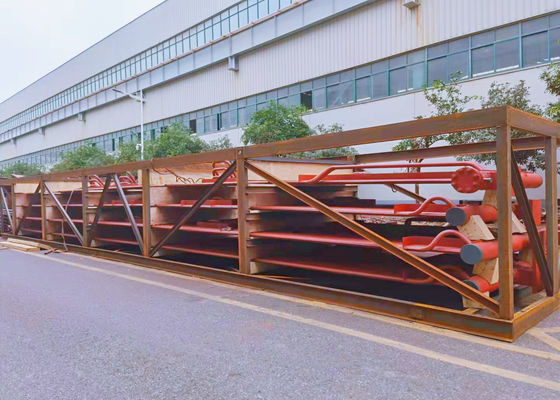

ऊपर दिए गए चित्र नीचे दिए गए विनिर्देशों के विवरण के साथ एक पाकिस्तान परियोजना के लिए झिल्ली की दीवारें हैं:
| नाम | झिल्ली की दीवारें |
| सामग्री | ASME SA192M और Q235B |
| ट्यूब का आकार | ६३.५ * ४.५ मिमी |
| मानक | एएसएमई/जीबी मानक के अनुसार |
| उपकरण | स्वचालित उत्पादन उपकरण |
| आवेदन | चीनी मिल बॉयलर और पावर प्लांट बॉयलर का रखरखाव |
