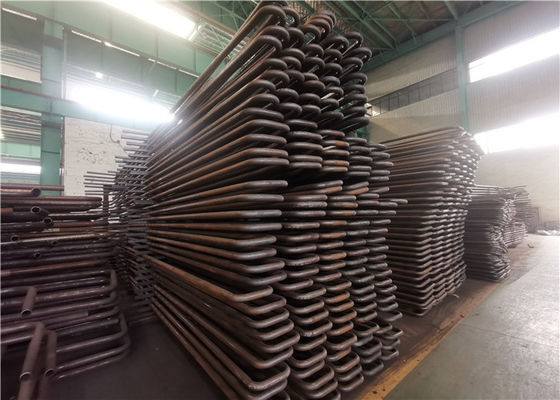

हाई प्रेशर सीएस कार्बन स्टील रेडिएंट सर्पेन्टाइन ट्यूब सुपरहीटर कॉइल

पावर प्लांट सीएफबी बॉयलर सुपरहीटर कॉइल सर्पेन्टाइन ट्यूब कार्बन स्टील एएसएमई मानक

सुपरहीटर कुंडल विवरण

बड़े बिजली स्टेशनों में बॉयलरों के लिए, सुपरहीटर और रिहीटर आवश्यक भाग हैं, बड़े पैमाने पर, उन्होंने बॉयलरों की सुरक्षा और अर्थव्यवस्था को प्रभावित किया है।सुपरहीटर हीटिंग सतहें हैं जो मुख्य भाप को सरनेचर तापमान से रेटेड सुपरहिटेड तापमान तक गर्म करती हैं, और रीहीटर हीटिंग सतहें होती हैं जो भाप टरबाइन उच्च दबाव सिलेंडर से एक निश्चित तापमान तक एक्सॉस्ट को गर्म करती हैं। बॉयलर लोड जैसी चलने की स्थिति में, कोयले के प्रकार बदलते हैं, यह सुनिश्चित करने के लिए उन्हें समायोजित करना है कि आउटलेट तापमान -10-+5 डिग्री के रेटेड स्तर पर है।

1. सामग्री संरचना: यह सांप की तरह ट्यूब (कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, आदि) और संग्रह बक्से और अन्य सहायक सामग्री से बना है।ट्यूब में आमतौर पर 32, 38, 42 या अन्य प्रकार के विनिर्देश होते हैं, उपयोगकर्ता की जरूरतों के अनुसार अलग से।
2. व्यवस्था: लंबवत या क्षैतिज लेआउट।
3. विशेषताएं: सुंदर उपस्थिति, आकार, सटीकता, प्रथम श्रेणी झुकने और वेल्डिंग तकनीक, प्रथम श्रेणी का पता लगाने के उपकरण।

सुपरहीटर
जीवाश्म ईंधन बिजली संयंत्रों में अक्सर भाप पैदा करने वाली भट्टी में एक सुपरहीटर खंड होता है। भाप भाप ड्रम के अंदर सुखाने वाले उपकरण से होकर सुपरहीटर, भट्टी में ट्यूबों के एक सेट तक जाती है।यहां भाप ट्यूबिंग के बाहर गर्म ग्रिप गैसों से अधिक ऊर्जा लेती है, और इसका तापमान अब संतृप्ति तापमान से अधिक हो जाता है।

रिहीटर
पावर प्लांट की भट्टियों में एक रिहीटर सेक्शन हो सकता है जिसमें ट्यूबों के बाहर गर्म ग्रिप गैसों द्वारा गर्म किए गए ट्यूब होते हैं।हाई-प्रेशर टर्बाइन से निकलने वाली भाप को इन गर्म ट्यूबों के माध्यम से इंटरमीडिएट और फिर लो-प्रेशर टर्बाइन चलाने से पहले अधिक ऊर्जा एकत्र करने के लिए पारित किया जाता है।

समारोह
सुपरहीटर भाप के तापमान को उसके संतृप्ति बिंदु से ऊपर बढ़ाना है।
रिहीटर मूल रूप से एक सुपरहीटर है जो टरबाइन के उच्च दबाव वाले चरण से निकलने वाली भाप को सुपरहीट करता है।फिर से गरम की गई भाप को टर्बाइन के निम्न-दबाव चरण में भेजा जाता है।उच्च-दबाव और निम्न-दबाव टर्बाइन के बीच भाप को फिर से गर्म करके पावर प्लांट चक्र की विद्युत दक्षता को 40% से अधिक बढ़ाना संभव है। बड़े बिजली बॉयलरों में रीहीट चक्र का उपयोग किया जाता है क्योंकि यह केवल बड़े बिजली संयंत्रों में आर्थिक रूप से संभव है।

प्रक्रिया

परीक्षण उपकरण

कंपनी का परिचय

1985 में स्थापित, Zhangjiagang हुआ दांग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;ऑर्गेनिक हीट कैरियर और इलेक्ट्रिक स्टीम बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ, एचडी बॉयलर बाजार में बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और बॉयलर दबाव भागों के प्रतिस्थापन सहित एक अनूठी सेवा लाता है।

1. 200,000 वर्ग मीटर का निर्माण क्षेत्र

2. 80 इंजीनियर

3. 200 कोडित वेल्डर

4. 30 लाइसेंस प्राप्त निरीक्षक (एनडीटी स्तर- III प्रशिक्षक)

5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस

6. आईएसओ 9001:2008 गुणवत्ता प्रणाली

7. पावर बॉयलरों का एएसएमई प्रमाणपत्र

8. एएसएमई 'एस', 'यू' और एनबी स्टाम्प प्राधिकरण
