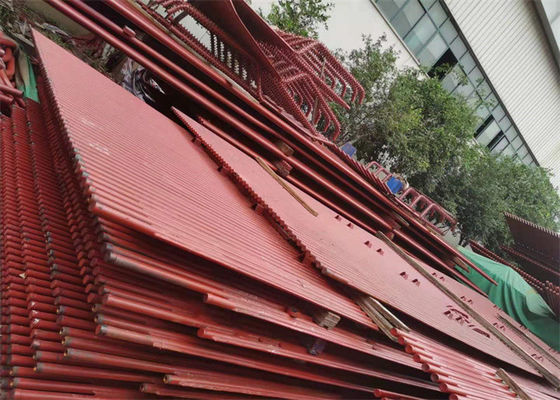

७६ एमएम पावर स्टेशन हीट प्रिजर्वेशन गैस बॉयलर वाटर वॉल पैनल्स

पावर स्टेशन हीट प्रिजर्वेशन गैस हॉट वॉटर बॉयलर स्पेयर पार्ट्स वाटर वॉल पैनल

उत्पाद की जानकारी

बॉयलर में एक वॉटरवॉल किसी भी भट्टी की दीवार होती है जिसमें एक जल-ट्यूब बॉयलर में आग रोक और ट्यूब शामिल होते हैं।ट्यूब समान रूप से दूरी पर हैं और आम तौर पर हेडर से जुड़ते हैं जो बदले में बायलर के मुख्य जनरेटिंग बैंक से जुड़े होते हैं।वे यहां दो गुना उद्देश्य की सेवा करते हैं जिसमें वे गर्मी को पकड़ते हैं जो अन्यथा वायुमंडल से बच जाती है और बॉयलर में पानी को गर्म करने में मदद करती है।और वे आग रोक को ठंडा रखने में भी मदद करते हैं.यह दुर्दम्य की स्पैलिंग को रोकता है।

बॉयलर की पानी की दीवारें झिल्ली की दीवारें होती हैं जो बीच में धातु की एक पट्टी के साथ या बिना वेल्डेड ट्यूबों से बनी होती हैं।ये दीवारें कोयला दहन कक्ष के घेरे का निर्माण करती हैं।पानी की दीवार ट्यूबों को बाष्पीकरणकर्ता अनुभाग के रूप में भी जाना जाता है;इनमें पानी ज्यादातर तरल रूप में होता है जो बॉयलर में उगते ही धीरे-धीरे वाष्पित हो जाता है।

हमारी झिल्ली पानी की दीवार हमारी उन्नत विनिर्माण इकाई में उच्च ग्रेड कच्चे माल और समकालीन उत्पादन उपकरण का उपयोग करके निर्मित होती है।प्रस्तावित रेंज हमारे सम्मानित ग्राहकों की आवश्यकताओं के अनुसार विभिन्न आकारों, आकारों और विशिष्टताओं में उपलब्ध है।इसके अलावा, ये ग्राहकों को वादा किए गए समय सीमा के भीतर वितरित किए जाते हैं.

विनिर्देश

निर्माण विवरण

झिल्ली जल शीतलन दीवार की संयोजन विशेषताएं इस प्रकार हैं:
1. जब खंडित पाइप पंक्ति को संयोजन फ्रेम पर फहराया जाता है, तो पाइप पंक्ति की चौड़ाई, लंबाई, समतलता और विकर्ण की जाँच करें और समायोजित करें। यदि ट्यूब पंक्ति की चौड़ाई निर्दिष्ट आकार से अधिक या कम है, तो फिन हो सकता है उपयुक्त लंबाई में कटौती, निर्दिष्ट आकार में समायोजित और फिर पुन: वेल्डेड। जब पाइप पंक्ति का विकर्ण अंतर एलओएम से अधिक हो जाता है, तो बड़े आकार वाले कुछ पाइपों के बीच के पंखों को विकर्ण अंतर को खत्म करने के लिए पाइप के बीच की दूरी को कम करने के लिए काटा जा सकता है, और तब पंखों को वेल्ड किया जा सकता है। जब पाइप पंक्ति की असमानता स्वीकार्य सीमा से अधिक हो जाती है, तो जैक के शीर्ष दबाव को ठीक करने के लिए गैन्ट्री फ्रेम का उपयोग किया जा सकता है।
2. पाइप पंक्ति का बट जोड़ एक पाइप से अलग होता है। वेल्डिंग के बाद एक पाइप का वेल्डिंग जोड़ लगभग 1-2 मिमी सिकुड़ जाता है, जिसका अन्य पाइपों पर कोई प्रभाव नहीं पड़ता है। लेकिन पाइप पंक्ति समान नहीं है, पाइप पंक्ति बट वेल्डिंग के दो खंड, यदि वेल्डिंग के अनुक्रम के एक तरफ से दूसरी तरफ, विरूपण के कारण पाइप के अंत तक वेल्डिंग बहुत बड़ी है। इसलिए, बट वेल्डिंग से पहले, इस वेल्डिंग की बट निकासी संयुक्त को व्यापक रूप से मापा जाना चाहिए, और बट निकासी के अनुसार बहुत छोटा, मध्यम, बहुत बड़ा वर्गीकरण है, यदि बट निकासी बहुत बड़ी या बहुत छोटी है, तो पाइप को काटने की विधि लेनी चाहिए, एक मध्यम छोटे पाइप के साथ प्रतिस्थापित किया जाना चाहिए। इस बार वेल्डिंग के सिकुड़ने से बड़े गैप वाला पाइप सोल्डरेबल हो जाएगा।पाइप वेल्डिंग के संकोचन विरूपण को कम करने के लिए, समरूपता और क्रॉस वेल्डिंग की विधि को अपनाया जाना चाहिए।
3. आगे और पीछे की वाटर कूलिंग वॉल के निचले हिस्से में फर्नेस बॉटम (कोल्ड ऐश बकेट) होता है, और रियर वाटर कूलिंग वॉल के ऊपरी हिस्से में फ्लेम एंगल होता है, इसलिए कंपोनेंट का आकार बड़ा होता है और आकार अधिक खास होता है , इसलिए गठबंधन करना मुश्किल है।
4. पिछली पानी की दीवार पाइप की सिंगल पास बॉल अन्य हीटिंग सतह पाइप से अलग होती है। क्योंकि ऊपरी हेडर बॉक्स में पीछे की पानी की दीवार में एक ज्वालारोधी कोण होता है, फ्लेमप्रूफ कोण झुकने वाले पाइप की संख्या पीछे की तरह ही होती है पानी की दीवार, फ्लेमप्रूफ एंगल की कठोरता को बढ़ाने के लिए, स्ट्रेट पाइप (सबसे भट्टी प्रकार) की काफी संख्या में स्पेसिंग भी होती है। फ्लेम एंगल और स्ट्रेट पाइप के चौराहे पर, इक्विडीमीटर स्पेशल-शेप्ड कास्ट स्टील टी (तीन- शाखा पाइप) स्थापित है। सीधी ट्यूब में और शीर्ष संबद्ध टैंक के बीच का जंक्शन छिद्र Φ 5 मिमी या Φ 10 मिमी के प्रतिबंधक से सुसज्जित है। इस तरह, अधिकांश कामकाजी माध्यम तुला पाइप ठंडा करने के लिए अनुकूल है लौ कोण, और काम कर रहे मध्यम तुला पाइप का एक छोटा हिस्सा यह सुनिश्चित करता है कि सीधे पाइप और घुमावदार पाइप में विस्तार की समान मात्रा हो, ताकि आंतरिक तनाव को कम किया जा सके, इसलिए गेंद से गुजरने की कठिनाई बढ़ जाती है।
