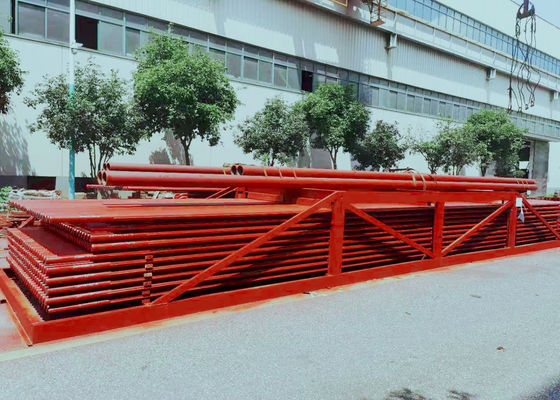

चीनी मिल के आवेदन के लिए आर्क वेल्डिंग झिल्ली पानी की दीवार

चीनी मिल और अन्य औद्योगिक बॉयलरों के आवेदन के लिए जलमग्न आर्क वेल्डिंग के साथ बॉयलर झिल्ली पानी की दीवार


परिचय

झिल्ली पानी की दीवार एक वायुरोधी संरचना है जिसमें पाइप और पंख होते हैं। फायदे भट्ठी में कम हवा रिसाव हैं;पाइप-बिछाने वाली दीवार, इस्पात संरचना पर कम भार और बॉयलर की कम लागत का उपयोग कर सकते हैं;निलंबन संरचना का उपयोग करने में आसान और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर मशीनीकृत उत्पादन, उच्च असेंबली दर, कम गर्मी भंडारण क्षमता और स्टार-अप और शटडाउन समय को छोटा करने के लिए उपयुक्त।नुकसान यह है कि निर्माण प्रक्रिया जटिल है।झिल्ली पानी की दीवार का उपयोग अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में किया जाता है।

विभिन्न निर्माण प्रक्रिया के अनुसार, झिल्ली पानी की दीवार को तीन प्रकारों में विभाजित किया जा सकता है (चित्र 1 देखें): 1. लुढ़का हुआ फिन ट्यूब कम वेल्डिंग कार्यभार के साथ पंक्तियों में वेल्डेड होते हैं, लेकिन फिन ट्यूब महंगे होते हैं।2. बेयर ट्यूब और फिन (फ्लैट स्टील) को पंक्तियों में वेल्डेड किया जाता है, जिसमें कम सामग्री लागत होती है और आसानी से विभिन्न पिचों की आवश्यकताओं को पूरा कर सकती है, लेकिन फ्लैट स्टील को उच्च परिशुद्धता और परिष्करण उपकरण की आवश्यकता होती है। 3. बेयर ट्यूब फ्यूजन वेल्डिंग, बीच के पंख वेल्डिंग तार को भरकर ट्यूबों का निर्माण किया जाता है, जो ज्यादातर ट्यूबों के बीच की छोटी पिच के लिए उपयोग किया जाता है।झिल्ली पानी की दीवार के ट्यूबों के बीच की पिच बॉयलर दबाव और भट्ठी गर्मी भार जैसे कारकों से संबंधित है, आमतौर पर एस/डी 1.2-1.5 है।

पानी की दीवार पैनलों के लिए सामग्री
20# स्टील, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

मानकों
एएसएमई कोड मानक, जीबी मानक

गुणवत्ता जांच
मीट्रिक टन, आरटी, हाइड्रोलिक परीक्षण

विनिर्देश

बॉयलर में पानी की दीवार पैनलों का मुख्य कार्य उच्च तापमान लौ या ग्रिप द्वारा उत्पन्न गर्मी को अवशोषित करना और ट्यूबों में भाप या गर्म पानी उत्पन्न करना है, इसलिए कक्ष में तापमान को कम करना है।

• झिल्ली बॉयलर पानी की दीवार पैनल: स्पॉट कई लुढ़का हुआ पंख वाली ट्यूबों को एक सीलबंद संयुक्त हीटिंग सतह में जोड़ता है, जो भट्ठी की वायुरोधीता में सुधार करता है और हवा के रिसाव को कम करता है।
• जड़ी पानी की दीवार ट्यूबिंग:पानी की दीवार ट्यूब पर लंबाई में २० से २५ मिमी और व्यास में ६ से १२ मिमी के पिनों को वेल्ड करता है, और फिर पानी की दीवार पैनल के गर्मी अवशोषण को कम करने और दहन क्षेत्र में तापमान बढ़ाने के लिए क्रोम अयस्क अपवर्तक प्लास्टिक लागू करता है।यह उन स्थितियों के लिए उपयुक्त है जहां ईंधन में आग लगाना मुश्किल है, साथ ही विशिष्ट स्लैग टैपिंग भट्टियां भी हैं।
• सादा ट्यूब बॉयलर पानी की दीवार पैनल: निर्बाध स्टील पाइप की एक पूरी पंक्ति से बना, सबसे सरल संरचना।
• दीवार से जुड़े बॉयलर पानी की दीवार ट्यूबिंग: भट्ठी की दीवार की भीतरी दीवार में एम्बेडेड, एक तरफा गर्मी अवशोषण।
• दो तरफा गर्म पानी की दीवार पैनल: बड़े बॉयलर भट्टी के बीच में स्थापित किया जाता है, जो दो भागों में विभाजित होता है जो एक दूसरे से स्वतंत्र होते हैं, और दोनों पक्षों को गर्म किया जाता है।
