Q235B GB मानक बॉयलर झिल्ली दीवार उच्च तापमान दहन

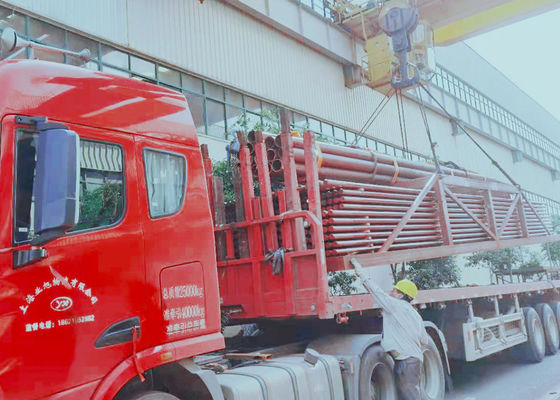

पावर प्लांट बॉयलर के लिए कार्बन स्टील से बना जीबी स्टैंडर्ड बॉयलर मेम्ब्रेन वाटर वॉल पैनल

परिचय

पानी की दीवार पैनल बॉयलर की मुख्य हीटिंग सतह हैं, जो बॉयलर कोने के चारों ओर व्यवस्थित स्टील ट्यूबों की पंक्तियों की संख्या से बना है।अंदर बहता पानी या भाप है, और बाहर बॉयलर की भट्ठी में लौ की गर्मी को स्वीकार करता है, मुख्य रूप से भट्ठी में उच्च तापमान दहन उत्पादों की विकिरण गर्मी को अवशोषित करता है।काम करने वाला द्रव इसमें ऊपर उठता है और गर्मी से वाष्पित हो जाता है।


आवेदन


पानी की दीवार पैनलों के लिए सामग्री
20# स्टील, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

मानकों
एएसएमई कोड मानक, जीबी मानक

गुणवत्ता जांच
मीट्रिक टन, आरटी, हाइड्रोलिक परीक्षण

विनिर्देश

बॉयलर में पानी की दीवार पैनलों का मुख्य कार्य उच्च तापमान लौ या ग्रिप द्वारा उत्पन्न गर्मी को अवशोषित करना और ट्यूबों में भाप या गर्म पानी उत्पन्न करना है, इसलिए कक्ष में तापमान को कम करना है।

• झिल्ली बॉयलर पानी की दीवार पैनल: स्पॉट कई लुढ़का हुआ पंख वाली ट्यूबों को एक सीलबंद संयुक्त हीटिंग सतह में जोड़ता है, जो भट्ठी की वायुरोधीता में सुधार करता है और हवा के रिसाव को कम करता है।
• जड़ी पानी की दीवार ट्यूबिंग:पानी की दीवार ट्यूब पर लंबाई में २० से २५ मिमी और व्यास में ६ से १२ मिमी के पिनों को वेल्ड करता है, और फिर पानी की दीवार पैनल के गर्मी अवशोषण को कम करने और दहन क्षेत्र में तापमान बढ़ाने के लिए क्रोम अयस्क अपवर्तक प्लास्टिक लागू करता है।यह उन स्थितियों के लिए उपयुक्त है जहां ईंधन में आग लगाना मुश्किल है, साथ ही विशिष्ट स्लैग टैपिंग भट्टियां भी हैं।
• सादा ट्यूब बॉयलर पानी की दीवार पैनल: निर्बाध स्टील पाइप की एक पूरी पंक्ति से बना, सबसे सरल संरचना।
• दीवार से जुड़े बॉयलर पानी की दीवार ट्यूबिंग: भट्ठी की दीवार की भीतरी दीवार में एम्बेडेड, एक तरफा गर्मी अवशोषण।
• दो तरफा गर्म पानी की दीवार पैनल: बड़े बॉयलर भट्टी के बीच में स्थापित किया जाता है, जो दो भागों में विभाजित होता है जो एक दूसरे से स्वतंत्र होते हैं, और दोनों पक्षों को गर्म किया जाता है।
