एएसएमई कार्बन स्टील कोयला निकाल दिया स्टीम बॉयलर सुपरहीटर और रिहेटर
उत्पाद विवरण
| संरचना: | विद्युत तत्व | दबाव: | कम / उच्च दबाव |
|---|---|---|---|
| ईंधन: | कोयला / गैस / कोयला-निकाल / पानी की गर्मी | शर्त: | नया |
| सामग्री: | कार्बन स्टील / स्टेनलेस स्टील | रंग: | लाल / नीला / ग्रे |
| प्रमुखता देना |
कोयला निकाल सुपरहीटर और रिहाइटर,एएसएमई सुपरहीटर और रिहाइटर,कार्बन स्टील स्टीम सुपरहीटर |
||
उत्पाद का वर्णन

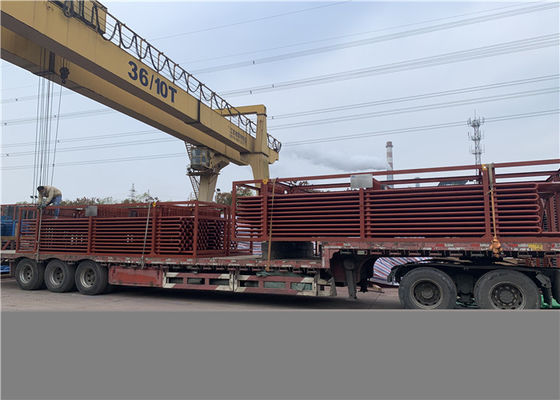

पावर प्लांट में कोयले से चलने वाले स्टीम बॉयलर सुपरहीटर और रीहीटर कार्बन स्टील
उत्पाद वर्णन
सुपरहीटर्स और रीहीटर्स के कार्य और विशेषताएं
सुपरहीटर्स और रीहीटर्स के कार्य:
सुपरहीटर और रिहीटर्स हीटिंग सतहों के लिए महत्वपूर्ण भाग हैं, जिनका उपयोग भाप के तापमान को बढ़ाने के लिए किया जाता है, जिसका उद्देश्य स्टीम एन्थैल्पी में सुधार करना और पावर स्टेशन के लिए थर्मल सर्कुलेशन दक्षता को और बढ़ाना है।
सुपरहीटर एक निश्चित टेम्परेचर के साथ सुपरहीटेड स्टीम को सुपरहीटेड स्टीम में गर्म करने का काम करते हैं।जब बॉयलर लोड या अन्य काम करने की स्थिति बदलती है, तो यह सुनिश्चित करना आवश्यक है कि सुपरहिटेड स्टीम तापमान सामान्य हो, और तापमान भिन्नता की स्वीकार्य सीमा के भीतर हो।
पावर स्टेशन में थर्मल सर्कुलेशन से, दबाव और तापमान के मूल पैरामीटर अधिक होते हैं, सर्कुलेशन की थर्मल दक्षता बेहतर होती है, या स्टीम टर्बाइन रियर की स्टीम ह्यूमिडिटी बहुत अधिक होती है, जिससे इसकी सुरक्षा प्रभावित होती है।जबकि सुपरहीयर स्टीम तापमान धातु सामग्री द्वारा सीमित है, वर्तमान में, धातु सामग्री की सीमा के कारण, अधिकांश पावर स्टेशन बॉयलरों के लिए सुपरहीटेड तापमान अभी भी 540-555 डिग्री की सीमा के भीतर है, और स्टीम टर्बाइन के ब्लेड की भाप नमी से बचने के लिए पिछला बहुत बड़ा है, इस प्रकार मध्य रीहीटिंग सिस्टम लागू होता है।
रीहीटर्स के कार्य भाप टरबाइन के उच्च दबाव वाले सिलेंडर के निकास को गर्म तापमान पर गर्म करना है जो कि सुपरहिटेड तापमान के करीब या बराबर है, और फिर उन्हें मध्यम दबाव सिलेंडर और कम दबाव के विस्तार के लिए भेजें और भाप टरबाइन के स्थान की सूखापन बढ़ाने के लिए काम करें। पिछला।आमतौर पर, दोबारा गर्म की गई भाप का दबाव सुपरहिटेड भाप के दबाव का पांचवां हिस्सा होता है।रीहीटिंग सिस्टम के उपयोग से बिजली स्टेशनों की तापीय क्षमता 4-5% तक बढ़ सकती है।
अब तक हमारे देश में, 125mw से अधिक क्षमता वाली सभी इकाइयां एक बार मध्यम रीहीटिंग सिस्टम लागू करती हैं। डबल रीहीटिंग फिर से परिसंचरण की तापीय क्षमता को 2% बढ़ा सकती है, लेकिन प्रणाली बहुत जटिल है, यह राष्ट्रीय इकाइयों के लिए लागू नहीं है, लेकिन विदेशों में बड़े बॉयलरों के लिए यह आम है।
सुपरहीटर्स और रीहीटर्स की कार्य विशेषताएं:
थर्मल दक्षता में सुधार करने के लिए, सुपरहिट स्टीम के दबाव को सुपरहाई प्रेशर से सबक्रिटिकल और सुपरक्रिटिकल प्रेशर तक बढ़ा दिया गया है।लेकिन धातु के प्रदर्शन से सीमित, सुपरहीटर्स और रीहीट्स का भाप तापमान 540-555 डिग्री के भीतर रखा जाता है।
क्योंकि सुपरहीटर्स और रीहीटर्स की ट्यूबों के माध्यम से उच्च तापमान वाली भाप का प्रवाह होता है, ट्यूब की दीवार से भाप में संवहन गर्मी रिलीज ट्रांसफर गुणांक काफी छोटा होता है, और गर्मी हस्तांतरण प्रदर्शन खराब होता है, भाप से ट्यूब की दीवार तक ठंडा करने की क्षमता कम होती है।इस बीच, गर्मी हस्तांतरण के उचित तापमान अंतर को सुनिश्चित करने के लिए, आमतौर पर सुपरहीटर और रीहीटर उन क्षेत्रों में रखे जाते हैं जहां धुएं का तापमान अधिक होता है, और ट्यूब की दीवार का उनका काम करने का तापमान अधिक होता है, इस प्रकार सुपरहार्टर्स और रीहीटर्स का काम करने का माहौल काफी खराब होता है।विशेष रूप से रीहीटर, फिर से गरम किए गए भाप के दबाव के लिए, और ट्यूबों को ठंडा करने की उनकी क्षमता बदतर होती है, इस प्रकार यह सुनिश्चित करने के लिए कि लंबे समय तक काम करने के लिए ट्यूब मेटल सुरक्षित कैसे हो सकता है, यह एक महत्वपूर्ण मुद्दा है जब सुपरहीटर और रीहीटर्स के डिजाइन और संचालन की बात आती है।आरेख 4-1 बॉयलर में प्रयुक्त सामान्य धातु के लिए स्वीकार्य तापमान की ऊपरी सीमा को सूचीबद्ध करता है।उच्च स्तर के मिश्र धातु इस्पात के उपयोग से बचने के लिए, जब सुपरहीटर और रिहीटर्स के डिजाइन की बात आती है, तो प्रयुक्त ट्यूब धातु काम करते समय तापमान सीमा के लगभग करीब होती है।इस बार यदि तापमान में 10-20 डिग्री की वृद्धि होती है, जिससे स्वीकार्य तनाव भी काफी कम हो जाता है।इसलिए, नीचे दिए गए पहलुओं में सुपरहीटर्स और रीहीटर्स के डिजाइन और संचालन के लिए ध्यान दिया जाना चाहिए:
1. भाप के तापमान को सुनिश्चित करने के लिएआरदौड़ते समय स्थिर।भाप के तापमान की भिन्नता +5- -10 डिग्री से अधिक नहीं होनी चाहिए;
2. जब रेटेड स्टीम तापमान को बनाए रखने के लिए ऑपरेशन की स्थिति कुछ हद तक बदल जाती है, तो सुपरहीटर्स और रीहीटर्स के लिए तापमान को समायोजित करने के लिए विश्वसनीय विधि की आवश्यकता होती है।
3. के बीच थर्मल विचलन को कम करने के लिए समानांतर ट्यूब।
आवेदन
संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता उन्नयन
हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान इत्यादि। हम तदनुसार डिजाइन करेंगे।
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1.फर्म संरचनात्मक समर्थन | 1. संघनित भाप द्वारा प्रवाह में रुकावट 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है। | ऊपर से समर्थित |
| उलटा-प्रकार | 1. संघनित भाप का उचित जल निकासी | 1. संरचनात्मक कठोरता की कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज -प्रकार |
1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
1. वे सीधे ज्वाला को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहनी प्रकार से हैं | आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होता है। |
सुपरहीटर भाप के तापमान को उसके संतृप्ति बिंदु से ऊपर बढ़ाना है।
रीहीटर मूल रूप से एक सुपरहीटर है जो टरबाइन के उच्च दबाव चरण से बाहर निकलने वाली भाप को सुपरहीट करता है।फिर से गरम की गई भाप को टर्बाइन के निम्न-दबाव चरण में भेजा जाता है।उच्च-दबाव और निम्न-दबाव टर्बाइन के बीच भाप को फिर से गर्म करके पावर प्लांट चक्र की विद्युत दक्षता को 40% से अधिक बढ़ाना संभव है। बड़े बिजली बॉयलरों में रीहीट चक्र का उपयोग किया जाता है क्योंकि यह केवल बड़े बिजली संयंत्रों में आर्थिक रूप से संभव है।
विवरण
सभी कच्चे माल को सबसे पहले पाइप लाइन कटिंग से बनाया जाएगा।
इसमें नंगे तेल (कार्बन स्टील, मिश्र धातु इस्पात, या टिकाऊ गर्मी स्टील) और हेडर और अन्य सहायक की एक श्रृंखला शामिल है।ट्यूब 32,38,42 और इतने पर, अनुरोध के रूप में भी।
|
जानकारी सेट करना
|
|
|
प्रक्रिया
|
वेल्डिंग
|
|
संरचना
|
क्षैतिज या लंबवत
|
|
सामग्री
|
कार्बन स्टील, मिश्र धातु इस्पात
|
|
ट्यूबों
|
32, 38, 42, आदि।
|
|
आकार
|
अनुकूलित
|
|
ब्रांड
|
एचटीईजी
|
|
गारंटी
|
18 महीने
|
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1.फर्म संरचनात्मक समर्थन | 1. संघनित भाप द्वारा प्रवाह में रुकावट 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है। | ऊपर से समर्थित |
| उलटा-प्रकार | 1. संघनित भाप का उचित जल निकासी | 1. संरचनात्मक कठोरता की कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज -प्रकार |
1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
1. वे सीधे ज्वाला को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहनी प्रकार से हैं | आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होता है। |
कार्यशाला
हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान इत्यादि। हम तदनुसार डिजाइन करेंगे।
