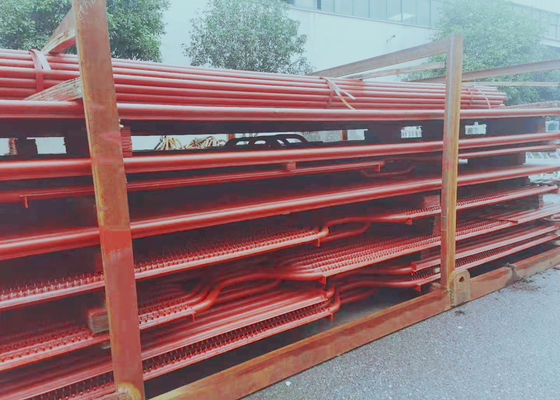

कार्बन स्टील ASME Q235B बॉयलर मेम्ब्रेन वॉल एनर्जी सेविंग

पावर प्लांट बॉयलरों के लिए कार्बन स्टील से बने जीबी मानक में बॉयलर वॉटर वॉल पैनल

परिचय

भाप उत्पन्न करने वाली ट्यूबों को बदलने के लिए आधुनिक औद्योगिक बॉयलरों में पानी की दीवार पैनलों का उपयोग किया जाता है।वे ईंधन कक्ष में लौ द्वारा दी गई उच्च तापमान उज्ज्वल गर्मी को अवशोषित करने और हवा की जकड़न के कारण होने वाली गर्मी के नुकसान को कम करने के लिए डिज़ाइन किए गए हैं।हम ग्राहकों की आवश्यकताओं को पूरा करने के लिए विभिन्न आकारों और आकारों में पानी की दीवार पैनलों के बॉयलर ट्यूबों का निर्माण करते हैं, और सभी को स्वचालित फिन टू ट्यूब वेल्डिंग मशीन और बड़े ट्यूब बेंडर्स का उपयोग करके संसाधित किया जाता है।



पानी की दीवार पैनलों के लिए सामग्री
20# स्टील, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

मानकों
एएसएमई कोड मानक, जीबी मानक

गुणवत्ता जांच
मीट्रिक टन, आरटी, हाइड्रोलिक परीक्षण

आवेदन


• झिल्ली बॉयलर पानी की दीवार पैनल: स्पॉट कई लुढ़का हुआ पंख वाली ट्यूबों को एक सीलबंद संयुक्त हीटिंग सतह में जोड़ता है, जो भट्ठी की वायुरोधीता में सुधार करता है और हवा के रिसाव को कम करता है।
• जड़ी पानी की दीवार ट्यूबिंग:पानी की दीवार ट्यूब पर लंबाई में २० से २५ मिमी और व्यास में ६ से १२ मिमी के पिनों को वेल्ड करता है, और फिर पानी की दीवार पैनल के गर्मी अवशोषण को कम करने और दहन क्षेत्र में तापमान बढ़ाने के लिए क्रोम अयस्क अपवर्तक प्लास्टिक लागू करता है।यह उन स्थितियों के लिए उपयुक्त है जहां ईंधन में आग लगाना मुश्किल है, साथ ही विशिष्ट स्लैग टैपिंग भट्टियां भी हैं।
• सादा ट्यूब बॉयलर पानी की दीवार पैनल: निर्बाध स्टील पाइप की एक पूरी पंक्ति से बना, सबसे सरल संरचना।
• दीवार से जुड़े बॉयलर पानी की दीवार ट्यूबिंग: भट्ठी की दीवार की भीतरी दीवार में एम्बेडेड, एक तरफा गर्मी अवशोषण।
• दो तरफा गर्म पानी की दीवार पैनल: बड़े बॉयलर भट्टी के बीच में स्थापित किया जाता है, जो दो भागों में विभाजित होता है जो एक दूसरे से स्वतंत्र होते हैं, और दोनों पक्षों को गर्म किया जाता है।
