| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HD Boiler |
| प्रमाणन: | ISO9001,ASME,Grade A,SGS,EN |
| मॉडल संख्या: | झिल्ली जल दीवार |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
| प्रसव के समय: | तीस दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, डी / पी, मनीग्राम |
| आपूर्ति की क्षमता: | 500 टन / महीना |
| शर्त: | नया | संरचना: | आग / पानी की नली |
|---|---|---|---|
| ईंधन: | कोयला / गैस / कोयला-निकाल / पानी की गर्मी | दबाव: | कम / उच्च दबाव |
| आवेदनों की रेंज:: | पावर स्टेशन, औद्योगिक | उत्पाद का नाम: | गैस निकाल दिया बॉयलर स्पेयर पार्ट्स वाटरवाल पैनल |
| हाई लाइट: | CFB बॉयलर कूलर,90T/H बॉयलर कूलर,मेम्ब्रेन वॉल बॉयलर कूलर |
||

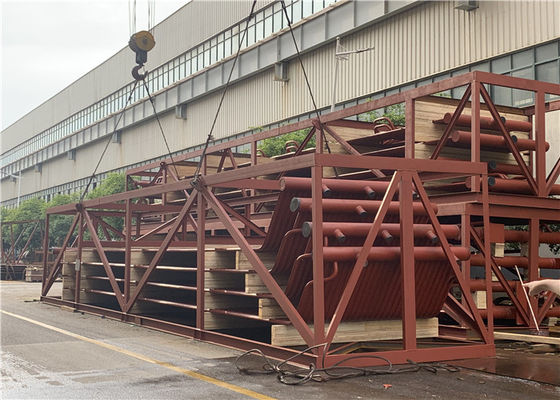

एएसएमई या सीई मानक झिल्ली जल दीवार 90 टी / एच सीएफबी बॉयलर वाटर कूलिंग सिस्टम
परिचय
एचडीबी उपयोगिता और औद्योगिक बॉयलरों के लिए प्रतिस्थापन दीवार पैनल, बर्नर उद्घाटन, निरीक्षण बंदरगाह और दरवाजे प्रदान करता है। हमारी झिल्ली पानी की दीवार हमारी उन्नत विनिर्माण इकाई में उच्च ग्रेड कच्चे माल और समकालीन उत्पादन उपकरण का उपयोग करके निर्मित होती है।प्रस्तावित रेंज हमारे सम्मानित ग्राहकों की आवश्यकताओं के अनुसार विभिन्न आकारों, आकारों और विशिष्टताओं में उपलब्ध है।इसके अलावा, ये ग्राहकों को वादा किए गए समय सीमा के भीतर वितरित किए जाते हैं।
बॉयलर की पानी की दीवारें झिल्ली की दीवारें होती हैं जो बीच में धातु की एक पट्टी के साथ या बिना वेल्डेड ट्यूबों से बनी होती हैं।ये दीवारें कोयला दहन कक्ष के घेरे का निर्माण करती हैं।पानी की दीवार ट्यूबों को बाष्पीकरणकर्ता अनुभाग के रूप में भी जाना जाता है;इनमें पानी ज्यादातर तरल रूप में होता है जो बॉयलर में उगते ही धीरे-धीरे वाष्पित हो जाता है।
झिल्ली जल दीवार के लाभ Advantage
१) ।भट्ठी की दीवार की रिसावरोधीता की गारंटी देने और दहन कक्ष के वायु रिसाव को कम करने के लिए।
2))।दहन कक्ष के पूर्ण जल शीतलन को प्राप्त करने के लिए, और बॉयलर सहायक उपकरण झिल्ली पानी की दीवार पूरक फायरिंग की स्थिति के तहत कोकिंग को रोकने के लिए लाभ है।
3))।थर्मल स्टोरेज क्षमता छोटी है, दहन कक्ष की वार्मिंग तेज है और शीतलन भी तेज है, जो बॉयलर के शुरू होने और भट्ठी के बंद होने के शीतलन समय को छोटा कर सकता है।
4))।शीर्ष समर्थित वाटर कूल्ड दीवार को अपनाना अच्छा है और यह बॉयलर ढांचे के भार को कम कर सकता है, जो ओवरहैंग के लिए लाभकारी है।
5) नंगे ट्यूबों की तुलना में, झिल्ली पानी की दीवार ट्यूबों की गर्मी अवशोषण क्षमता में सुधार करती है।
6) कारखाने के प्रत्यक्ष बॉयलर झिल्ली पानी की दीवार बॉयलर भागों की प्रारंभिक संयोजन डिग्री में सुधार कर सकती है और स्थापना कार्यभार को कम कर सकती है।
अतिरिक्त
| 1 | वाटर वॉल पैनल का उपयोग वेस्ट हीट रिकवरी बॉयलरों में किया जाता है। |
| 2 | हम वाटर वॉल पैनल का निर्माण करते हैं, ये ग्राहकों के चित्र और विशिष्टताओं के लिए कार्बन स्टील ट्यूब से निर्मित होते हैं। |
| 3 | निर्माण के दौरान, मुड़े हुए हिस्से पर अंडाकार और पतलेपन का विशेष ध्यान रखा जाता है। |
| 4 | हम वाटरवॉल पैनलों की एक विस्तृत श्रृंखला का निर्माण और आपूर्ति कर रहे हैं। |
| 5 | हमारे द्वारा पेश की जाने वाली ट्यूबों को एक महान आंतरिक दबाव का सामना करने के लिए जाना जाता है क्योंकि फिन सामग्री की एक निरंतर पट्टी ट्यूब पर सर्पिल रूप से घाव होती है। |
| 6 | इन ट्यूबों को समान रूप से गर्मी प्रदान करने के लिए जाना जाता है जिसके परिणामस्वरूप गर्मी उत्पादन में वृद्धि होती है। |
| 7 | बॉयलर में पानी की दीवार पैनलों का मुख्य कार्य उच्च तापमान लौ या ग्रिप द्वारा उत्पन्न गर्मी को अवशोषित करना और ट्यूबों में भाप या गर्म पानी उत्पन्न करना है, इसलिए कक्ष में तापमान को कम करना है। |
आवेदन
| 1 | सीएफबी बॉयलर के लिए ऊर्जा की बचत पर्यावरण संरक्षण चीन आपूर्तिकर्ता झिल्ली पानी की दीवार झिल्ली की दीवारें हैं जो बीच में धातु की एक पट्टी के साथ या बिना वेल्डेड ट्यूबों से बनी होती हैं। |
| 2 | ये दीवारें कोयला दहन कक्ष के घेरे का निर्माण करती हैं। |
| 3 | पानी की दीवार ट्यूबों को बाष्पीकरणकर्ता अनुभाग के रूप में भी जाना जाता है;इनमें पानी ज्यादातर तरल रूप में होता है जो बॉयलर में उगते ही धीरे-धीरे वाष्पित हो जाता है। |
ध्यान दें
| 1 | यांत्रिक और गर्मी हस्तांतरण आवश्यकताओं को पूरा करने के लिए वेल्ड प्रवेश का नियंत्रण स्वीकार्य सहनशीलता के लिए विरूपण का नियंत्रण। |
| 2 | पैनलों को नियमित रूप से वेल्डिंग और गर्मी उपचार के बाद कार्यशाला में सीधा करने की आवश्यकता होती है, इस सवाल का जवाब दिया जाना चाहिए कि क्या दुकान सफल साइट स्थापना के लिए आवश्यक आयामी सहनशीलता को पूरा कर सकती है? |
| 3 | क्या मौजूदा दुकान संचालन प्रक्रियाओं का उपयोग किया जा सकता है - अत्यधिक नियंत्रणों को जोड़े बिना जो लागत और समय को जोड़ देगा। |
| 4 | वेल्डिंग प्रक्रिया के माध्यम से प्रीहीटिंग और इसके रखरखाव के महत्व से कई हैंडलिंग और दुकान प्रसंस्करण के मुद्दे हो सकते हैं जो लागत में काफी वृद्धि करेंगे। |
झिल्ली / जल दीवार सामग्री और व्यवस्था:
भट्ठी और छत झिल्लीदार पानी की दीवार से बने होते हैं और पानी के ऊपरी शीर्षलेख को ठंडा करने वाले ऊपरी लटकते निलंबन द्वारा स्टील संरचना पर लटकाए जाते हैं।फर्नेस इंटरसेक्टिंग सतह 3170×5290mm2 है और शीर्ष फर्नेस की ऊंचाई 28877mm है।झिल्ली पानी की दीवार φ60×5 और 6×45 वेल्डिंग स्टील फ्लैट से बना है।दहन कक्ष φ60×4 स्टील ट्यूब से बना है और आग रोक सामग्री को जकड़ने के लिए पिन के साथ वेल्डेड किया गया है।दहन कक्ष का ऊपरी भाग भट्ठी की झिल्ली पानी की दीवार से जुड़ता है।निचला हिस्सा वाटर कूलिंग विंड चैंबर और वाटर कूलिंग एयर डिस्ट्रीब्यूटर से जुड़ता है।वाटर कूलिंग विंड चैंबर φ60 स्टील ट्यूब से बना होता है और आग रोक सामग्री को जकड़ने के लिए पिन के साथ वेल्डेड होता है।वाटर कूलिंग वितरक को φ60 स्टील ट्यूब और 6X45 स्टील फ्लैट के साथ वेल्डेड किया जाता है।स्टील के फ्लैट पर छोटे छेद फ़नल कैप से जुड़ते हैं।
भट्टी बाएँ, दाएँ, आगे और पीछे जल परिसंचरण परिपथ को विभाजित करती है।स्टीम लीडिंग ट्यूब φ133×5 और φ108×4.5 स्टील ट्यूब से बनी होती है।डाउनकमर 108×4.5 स्टील ट्यूब से बना है।समय-समय पर ब्लो डाउन करने के लिए निचले हेडर के नीचे ब्लोडाउन वाल्व स्थापित करें।
