| एमओक्यू: | 1 सेट / 10 टन |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | 50 ~ 100 दिन |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 1500 टन / महीना |

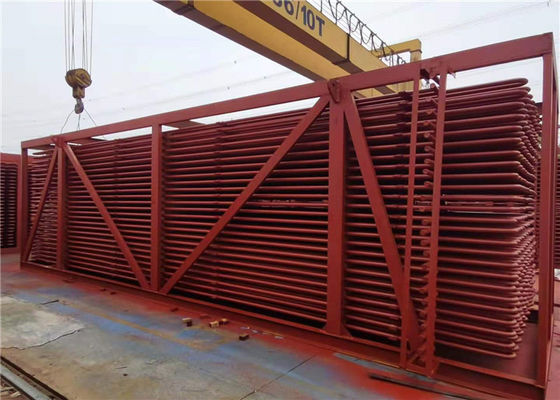

फर्नेस बनाने के लिए हीट एक्सचेंजर कोयला बॉयलर सुपरहीटर और रिहीटर
विवरण
थर्मल पावर प्लांट में सुपर हीटर का कार्य बॉयलर से निकलने वाली संतृप्त भाप से नमी के अंतिम निशान को हटाना और भाप टरबाइन के इनलेट पर आवश्यकता के अनुसार इसके तापमान को संतृप्ति तापमान से ऊपर बढ़ाना है।
विवरण
सुपरहीटिंग समग्र दक्षता को बढ़ाती है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संघनन से बचाती है जो ब्लेड के क्षरण से बचाती है।
भट्ठी से दहन गैसों की गर्मी का उपयोग भाप से नमी को हटाने और भाप को सुपरहिट करने के लिए किया जाता है।
सुपर-हीटर्स में हेडर के बीच जुड़े एक या एक से अधिक रिटर्न बेंड के साथ समानांतर में कई ट्यूब सर्किट होते हैं।
सुपरहीटर में गर्म गैसों से वाष्प में गर्मी उच्च तापमान पर स्थानांतरित हो जाती है।
इसलिए सुपरहीटर के प्रोमरी सेक्शन को काउंटरफ्लो में और सेकेंडरी सेक्शन को समानांतर प्रवाह में व्यवस्थित किया जाता है ताकि ट्यूब की दीवार के टेम्परेचर को कम किया जा सके।
सिद्धांत
सुपरहीटर का सिद्धांत बॉयलर की भाप उत्पन्न करने वाली नलियों के समान है।
उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर बह जाती हैं और भाप का तापमान बढ़ा देती हैं जिसका परिमाण सुपरहीटर और गैस के वेग को छोड़कर निकास गैस के तापमान पर निर्भर करता है।
संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता उन्नयन
हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान इत्यादि। हम तदनुसार डिजाइन करेंगे.
समारोह
सुपरहीटर भाप के तापमान को उसके संतृप्ति बिंदु से ऊपर बढ़ाना है।
रिहीटर मूल रूप से एक सुपरहीटर है जो टरबाइन के उच्च दबाव वाले चरण से निकलने वाली भाप को सुपरहीट करता है।फिर से गरम की गई भाप को टर्बाइन के निम्न-दबाव चरण में भेजा जाता है।उच्च-दबाव और निम्न-दबाव टर्बाइन के बीच भाप को फिर से गर्म करके पावर प्लांट चक्र की विद्युत दक्षता को 40% से अधिक बढ़ाना संभव है। बड़े बिजली बॉयलरों में रीहीट चक्र का उपयोग किया जाता है क्योंकि यह केवल बड़े बिजली संयंत्रों में आर्थिक रूप से संभव है।
फायदे नुकसान
|
लटकन-प्रकार 1.फर्म संरचनात्मक समर्थन 1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है।ऊपर से समर्थित |
|
उलटा प्रकार 1. संघनित भाप का उचित जल निकासी 1. संरचनात्मक कठोरता की कमी, विशेष रूप से उच्च गति गैस प्रवाह में नीचे से समर्थित |
|
क्षैतिज -प्रकार 1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
वे सीधे ज्वाला को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से होते हैं आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होते हैं।
उन्नत तकनीक
| 1 | ट्यूबों के जीवनकाल की भविष्यवाणी करने के लिए एचडीबी के पास अपने शेष उपयोगी जीवन विश्लेषण प्रणाली का उपयोग करने का व्यापक अनुभव है। |
| 2 | सिस्टम ऑन-साइट गैर-विनाशकारी परीक्षण के दौरान ट्यूब के ऑक्साइड और दीवार की मोटाई को मापता है और इसका उपयोग शेष उपयोगी जीवन की गणना के लिए किया जाता है। |
| 3 | HDB ने 1991 में ऑक्साइड मापने की तकनीक विकसित की और अब इसे दुनिया भर में मानक के रूप में उपयोग किया जाता है। |
विवरण
| 1 | पदार्थ संघटन | कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, संग्रह बक्से और अन्य सहायक सामग्री।ट्यूब विशिष्टताओं के अनुकूलित प्रकार हैं। |
| 2 | डिज़ाइन पैटर्न | लंबवत या क्षैतिज लेआउट। |
| 3 | लाभ | सुंदर उपस्थिति, आकार, सटीकता, प्रथम श्रेणी झुकने और वेल्डिंग तकनीक, प्रथम श्रेणी का पता लगाने के उपकरण। |
उत्पाद समारोह
1. थर्मल पावर प्लांट में सुपरहीटर का कार्य बॉयलर से निकलने वाली संतृप्त भाप से नमी के अंतिम निशान (1 से 2%) को हटाना और उसके तापमान को संतृप्ति तापमान से पर्याप्त रूप से बढ़ाना है।
2. सुपर-हीटिंग हीटिंग समग्र चक्र दक्षता दक्षता को बढ़ाता है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संघनन से बचा जाता है जो ब्लेड के क्षरण से बचा जाता है।
3. भट्ठी से दहन गैसों की गर्मी का उपयोग भाप से नमी को हटाने और भाप को सुपरहीट करने के लिए किया जाता है।
4.सुपर-हीटर्स में आमतौर पर एक या अधिक रिटर्न बेंड के साथ समानांतर में कई ट्यूब सर्किट होते हैं, जो हेडर के बीच जुड़े होते हैं।
उत्पाद का प्रदर्शन
|
|
