एएसटीएम पेट्रोलियम इंडस्ट्री स्टडेड बॉयलर मेम्ब्रेन पैनल वाटर कूलिंग
उत्पाद विवरण
| सामग्री: | कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील | सतह का उपचार: | चित्रित |
|---|---|---|---|
| एचएस कोड: | 3215960855 | पैकेजिंग: | आयरन फ्रेम पैकिंग |
| ईंधन: | कोयला / गैस / कोयला-निकाल / पानी की गर्मी | विशिष्टता: | स्वनिर्धारित |
| प्रमुखता देना |
एएसटीएम बॉयलर झिल्ली पैनल,पेट्रोलियम उद्योग बॉयलर पैनल,जड़ी बॉयलर झिल्ली पैनल |
||
उत्पाद का वर्णन
गैस बॉयलर के लिए एएसटीएम पेट्रोलियम उद्योग बॉयलर मेम्ब्रेन वाटरवॉल पैनल प्रेशर पार्ट्स
उत्पाद वर्णन

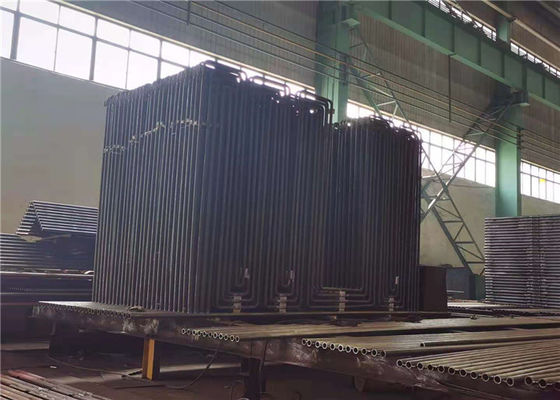

बॉयलर में एक वॉटरवॉल किसी भी भट्टी की दीवार होती है जिसमें एक जल-ट्यूब बॉयलर में आग रोक और ट्यूब शामिल होते हैं।ट्यूब समान रूप से दूरी पर हैं और आम तौर पर हेडर से जुड़ते हैं जो बदले में बायलर के मुख्य जनरेटिंग बैंक से जुड़े होते हैं।वे यहां दो गुना उद्देश्य की सेवा करते हैं जिसमें वे गर्मी को पकड़ते हैं जो अन्यथा वायुमंडल से बच जाते हैं और बॉयलर में पानी को गर्म करने में मदद करते हैं।और वे आग रोक को ठंडा रखने में भी मदद करते हैं.यह दुर्दम्य की स्पैलिंग को रोकता है।
विनिर्देश
| नाम | झिल्ली पानी पैनल |
| सामग्री | कार्बन स्टील, मिश्र धातु इस्पात,आदि। |
| ट्यूब का आकार | Φ38 - 76 मिमी, अनुकूलन |
| मानक | आईएसओ, एएसएमई |
| नमूना | जड़ा हुआ |
| आयाम | अनुकूलन |
| निर्माण प्रक्रिया | सामग्री → पिंड → हॉट / कोल्ड-रोलिंग → हीट ट्रीटमेंट (सामान्यीकरण + तड़के) → निरीक्षण →चमकाने→ट्यूब संयुक्त वेल्डिंग→सभा →वेल्डिंग →निरीक्षण→गर्मी उपचार→हाइड्रोलिक दबाव परीक्षण→चित्र→ पैकेजिंग |
| स्थापना स्थान | बॉयलर दहन कक्ष के आसपास |
आमतौर पर भट्ठी की दीवार की आंतरिक सतह पर लंबवत रखी जाती है, इसका उपयोग मुख्य रूप से भट्ठी में लौ और उच्च तापमान ग्रिप गैस से उज्ज्वल गर्मी को अवशोषित करने के लिए किया जाता है। यह आधुनिक बॉयलर की बाष्पीकरणीय हीटिंग सतह का मुख्य प्रकार है और बुनियादी भी है बॉयलर के जल परिसंचरण लूप का हिस्सा। शीतलन और सुरक्षात्मक भट्ठी की दीवार के संयोजन के रूप में।
वाटर-कूलिंग दीवारों को मूल रूप से गर्म करने के लिए नहीं, बल्कि भट्ठी को ठंडा करने के लिए डिज़ाइन किया गया था ताकि यह उच्च तापमान पर क्षतिग्रस्त न हो। बाद में, इसके अच्छे हीट एक्सचेंज फ़ंक्शन के परिणामस्वरूप, धीरे-धीरे ड्रम को मुख्य हीटिंग बनने के लिए बदल दिया गया। बॉयलर के हिस्से।
बॉयलर भट्टी की भीतरी दीवार पर कई समानांतर पाइपों से बनी एक बाष्पीकरणीय ताप सतह की व्यवस्था की जाती है। पानी की दीवार की भूमिका भट्ठी में उच्च तापमान की लौ या ग्रिप गैस की तेज गर्मी को अवशोषित करना, भाप या गर्म पानी उत्पन्न करना है। पाइप, भट्ठी की दीवार के तापमान को कम करें, और भट्ठी की दीवार की रक्षा करें। बड़ी क्षमता वाले बॉयलर में, लौ का तापमान बहुत अधिक होता है और थर्मल विकिरण की तीव्रता बहुत अधिक होती है। बॉयलर में 40 से 50 प्रतिशत या अधिक होता है पानी की दीवार द्वारा अवशोषित गर्मी। कुछ छोटी क्षमता वाले बॉयलरों के अपवाद के साथ, आधुनिक वॉटर ट्यूब बॉयलर मुख्य बाष्पीकरणीय हीटिंग सतह के रूप में वाटर कूलिंग दीवारों का उपयोग करते हैं।
लाभ
1. भट्ठी की दीवार की सीलिंग सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।
2. दहन कक्ष के पूर्ण जल शीतलन का एहसास करें, जो तीव्र दहन के मामले में कोक के गठन को रोकने में सहायक होता है।
3. गर्मी भंडारण की छोटी क्षमता, दहन कक्ष का तेज ताप और तेजी से ठंडा होना, बॉयलर के शुरू और बंद होने के शीतलन समय को छोटा कर सकता है।
4. यह पाइप भट्ठी की दीवार का उपयोग करने के लिए उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करता है और निलंबन के लिए सुविधाजनक है।
5. ऑप्टिकल ट्यूब की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।
6. बॉयलर घटकों की पूर्व-संयोजन डिग्री में सुधार हुआ है, जो सुविधाजनक है और स्थापना कार्यभार को कम करता है।
गुणवत्ता नियंत्रण
1. 200,000 वर्ग मीटर का निर्माण क्षेत्र
2. 150 इंजीनियर Engineer
3. 600 कोडित वेल्डर
4. 60 लाइसेंस प्राप्त निरीक्षक (एनडीटी स्तर- III प्रशिक्षक)
5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001:2008 गुणवत्ता प्रणाली
7. पावर बॉयलरों का एएसएमई प्रमाणपत्र
8. एएसएमई 'एस', 'यू' और एनबी स्टाम्प प्राधिकरण
