| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | 30 दिनों के भीतर |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 300 टन प्रति माह |

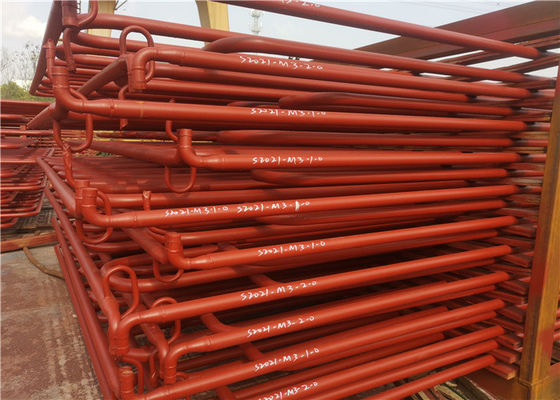

स्टीम बॉयलर के लिए 12 मीटर लंबी उच्च आवृत्ति कार्बन स्टील घुमावदार बेयर सुपरहीटर और रीहीटर
सुपरहीटर भाप के तापमान को उसके संतृप्ति बिंदु से ऊपर बढ़ाना है।
रेहीटर मूल रूप से एक सुपरहीटर है जो टरबाइन के उच्च दबाव वाले चरण से निकलने वाली भाप को सुपरहीट करता है।फिर से गरम की गई भाप को टर्बाइन के निम्न-दबाव चरण में भेजा जाता है।उच्च-दबाव और निम्न-दबाव टर्बाइन के बीच भाप को फिर से गर्म करके पावर प्लांट चक्र की विद्युत दक्षता को 40% से अधिक बढ़ाना संभव है। बड़े बिजली बॉयलरों में रीहीट चक्र का उपयोग किया जाता है क्योंकि यह केवल बड़े बिजली संयंत्रों में आर्थिक रूप से संभव है।
उत्पाद परिचय
कार्यों
1. सुपरहीटर संतृप्त भाप है जिसे सुपरहीटेड स्टीम उपकरण के एक निश्चित तापमान में गर्म किया जाता है।
2. संतृप्त भाप को सुपरहिटेड भाप में गर्म करने के बाद, भाप टरबाइन में भाप की कार्य क्षमता में सुधार होता है, अर्थात भाप टरबाइन में भाप की उपयोगी थैलीपी बढ़ जाती है, जिससे ऊष्मा इंजन की चक्र दक्षता में सुधार होता है।
3. इसके अलावा, गर्म भाप को अपनाने से भाप टरबाइन की भाप निकास आर्द्रता भी कम हो सकती है, भाप टरबाइन ब्लेड के क्षरण से बच सकती है, और भाप के निकास दबाव को और कम करने और भाप टरबाइन के सुरक्षित संचालन के लिए अनुकूल परिस्थितियों का निर्माण कर सकती है। .
प्रदर्शन
बॉयलर संचालन की स्थिति में परिवर्तन, जैसे लोड स्तर, ईंधन परिवर्तन, दहन की स्थिति में परिवर्तन, आदि, सभी का सुपरहीटर आउटलेट भाप तापमान पर प्रभाव पड़ता है, इसलिए पावर स्टेशन बॉयलर में बॉयलर आउटलेट भाप तापमान को समायोजित करने के साधन होते हैं ताकि इसे स्थिर बनाया जा सके। निर्दिष्ट मूल्य। आमतौर पर इस्तेमाल किए जाने वाले साधन हैं:
(1) पानी के जेट या सतह के प्रकार के तापमान reducer के साथ सीधे भाप तापमान को समायोजित करें;
(2) भट्ठी आउटलेट धुएं के तापमान को बदलने के लिए स्विंग बर्नर के साथ;
(3) स्मोक रीसर्क्युलेशन एडजस्टमेंट सुपरहीटर हीट एब्जॉर्प्शन के साथ। जब बॉयलर लोड बढ़ता है, तो फ्लो सुपरहीटर के इनलेट और आउटलेट स्टीम का तापमान वृद्धि मूल्य बढ़ जाता है, जबकि रेडिएंट सुपरहीटर का तापमान वृद्धि मूल्य कम हो जाता है। यदि संवहनी सुपरहीटर, रेडिएंट सुपरहीटर और सेमी-रेडिएंट सुपरहीटर ठीक से संयुक्त और कॉन्फ़िगर किए गए हैं, लोड और दहन की स्थिति में बदलाव होने पर आउटलेट स्टीम तापमान कम बदल सकता है। सुपरहीटर स्टैक में समानांतर पाइप की गर्मी अवशोषण और भाप प्रवाह दर ऑपरेशन में भिन्न होगी। क्रम में अलग-अलग पाइपों में अत्यधिक तापमान से बचने के लिए, सुपरहीटर को बड़े बॉयलरों में कई पाइप समूहों में विभाजित किया जाता है।प्रत्येक पाइप समूह की भाप को भट्ठी के बाहर एक संग्रह बॉक्स के साथ मिलाया जाता है और प्रत्येक पाइप समूह को स्थानांतरित करने के लिए भाप गाइड पाइप का उपयोग किया जाता है, ताकि प्रत्येक पाइप के बीच अत्यधिक तापमान अंतर से बचा जा सके।
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1.फर्म संरचनात्मक समर्थन |
1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है। |
ऊपर से समर्थित |
| उलटा-प्रकार | 1. संघनित भाप का उचित जल निकासी | 1. संरचनात्मक कठोरता की कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज -प्रकार |
1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
1. वे सीधे ज्वाला को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहनी प्रकार से हैं | आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित है। |
ध्यान
• सुपरहीटिंग समग्र दक्षता बढ़ाती है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संघनन से बचाती है जो ब्लेड के क्षरण से बचाती है।
• भट्टी से दहन गैसों की गर्मी का उपयोग भाप से नमी को हटाने और भाप को अत्यधिक गर्म करने के लिए किया जाता है।
• सुपर-हीटर्स में हेडर के बीच जुड़े एक या अधिक रिटर्न बेंड के साथ समानांतर में कई ट्यूब सर्किट होते हैं।
• गर्म गैसों से सुपरहीटर में वाष्प में गर्मी उच्च तापमान पर स्थानांतरित हो जाती है।
• इसलिए सुपरहीटर के प्रोमरी सेक्शन को काउंटरफ्लो में और सेकेंडरी सेक्शन को समानांतर प्रवाह में व्यवस्थित किया जाता है ताकि ट्यूब की दीवार के तापमान को कम किया जा सके।
कारखाना की जानकारी
हुआ डोंग बॉयलर कं, लिमिटेड एक उच्च तकनीक वाला उद्यम है जो बॉयलरों के निर्माण में विशिष्ट है।१९८५ के दशक की शुरुआत में स्थापित, इसके दो विनिर्माण आधार हैं, यह कंपनी ११०,०००,००० अमरीकी डालर की अचल संपत्तियों के साथ ४००,००० को कवर करती है।150 तकनीशियन और 600 कोडित वेल्डर सहित 1100 कर्मचारी हैं।हुआ डोंग के पास गुणवत्ता पर्यवेक्षण, निरीक्षण और संगरोध के चीनी सामान्य प्रशासन द्वारा जारी ग्रेड ए बॉयलर और ग्रेड ए1 और ए2 दबाव वाहिकाओं के लिए विनिर्माण लाइसेंस हैं;इसके पास अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स द्वारा जारी "एस" और "यू" "एनबी" टिकट भी हैं;इस बीच, इस कंपनी ने ISO9001, SO3834, EN12952 गुणवत्ता प्रबंधन प्रणाली का प्रमाणीकरण पारित किया है।
|
|
