| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | आयरन फ्रेम पैकेज |
| वितरण अवधि: | 50 ~ 100 दिन |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | बातचीत योग्य |

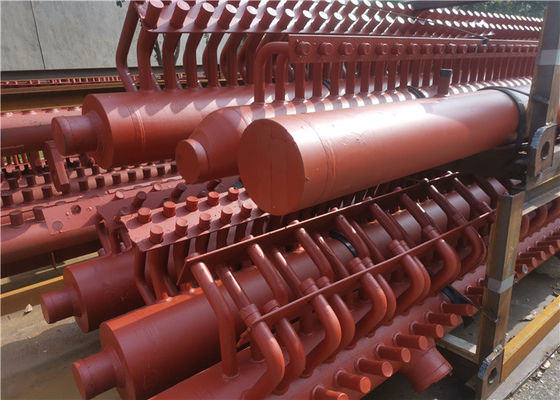

बॉयलर प्रेशर वेसल के लिए बॉयलर स्पेयर पार्ट्स बॉयलर मैनिफोल्ड हेडर्स
1. विवरण:
हैडर बॉयलर के काम करने वाले पदार्थों को मिलाने और काम करने वाले पदार्थों के समान ताप सुनिश्चित करने के लिए एक पाइप फिटिंग है।आमतौर पर औद्योगिक बॉयलरों की भट्ठी की दीवार ट्यूबों (वाटर-कूल्ड दीवारों) की पंक्तियों से बनी होती है, लेकिन बॉयलरों का आकार बहुत बड़ा होता है, और संरचना जटिल होती है।यह गारंटी नहीं दे सकता है कि सभी ट्यूबों में काम करने वाले पदार्थ समान गर्मी को अवशोषित करते हैं।विभिन्न भागों में ऊष्मा अवशोषण में कई अंतर होते हैं।हेडर स्थापित करने से प्रत्येक ट्यूब में काम करने वाले पदार्थ को यहां अभिसरण किया जा सकता है, और प्रत्येक पाइप के अगले स्तर पर वितरित किया जा सकता है ताकि थर्मल विचलन को कम किया जा सके ताकि गर्मी अवशोषण, काम कर रहे तरल पदार्थ का प्रवाह और बॉयलर की शीतलन और थर्मल दक्षता को अनुकूलित किया जा सके। और सुधार;इसके अलावा, बॉयलर के ऊपरी, मध्य और निचले हिस्सों में पाइपों का आकार, संख्या और लेआउट अलग-अलग होते हैं।काम करने वाले पदार्थों के सुचारू प्रवाह को सुनिश्चित करने के लिए प्रत्येक अनुभाग को जोड़ने के लिए हेडर जिम्मेदार है।
बॉयलर हेडर, या बॉयलर मैनिफोल्ड्स को बॉयलर के पास पाइपिंग को सरल बनाने, स्थापना समय, श्रम लागत और उपयोग किए गए भागों को कम करने के लिए डिज़ाइन किया गया है।थ्रेडेड इनलेट और आउटलेट कनेक्शन के साथ विभिन्न शाखा विकल्पों में उपलब्ध है।केवल बंद लूप हीटिंग अनुप्रयोगों के लिए।
हेडर को जिन दबावों और तापमानों का सामना करना पड़ता है, वे उस घटक पर निर्भर करते हैं जिससे वे जुड़े हुए हैं।एक अर्थशास्त्री या पानी की दीवार पैनलों से जुड़ा एक हेडर सामग्री पर सुपरहीटर्स या रीहीटर्स से जुड़े हेडर की तुलना में कम गंभीर आवश्यकताओं के अधीन है।
2. तकनीकी पैरामीटर:
| सामग्री | स्टेनलेस स्टील |
| प्रकार | हेडर बॉडी, एंड कवर, ट्यूब जॉइंट, हैंड कोल, थर्मामीटर सॉकेट; सीमलेस स्टील ट्यूब, प्रेशर पार्ट्स; |
| लाभ | उन्नत वेल्डिंग, सुरक्षित और विश्वसनीय संचालन |
| ब्रांड | जिनान युआंडा |
| टिप्पणियों | अनुकूलित आदेश भी स्वीकार किया जाता है। |
डिजाइन और विनिर्माण क्षमता
दो स्वचालित कॉइलर उत्पादन लाइनें
न्यूनतम झुकने त्रिज्या 0.6D . के लिए गर्म झुकना
झिल्ली दीवार ट्यूब झुकने, क्षैतिज और ऊर्ध्वाधर पैनल झुकने मशीनों के साथ
1000MW बिजली संयंत्र बॉयलरों के लिए पैनल निर्माण
सीएफबी बॉयलर साइक्लोन सेपरेटर्स का निर्माण
चीनी मानकों (GB), अमेरिकी मानकों (ASME), या EU मानक (EN) के लिए शीर्षलेख का निर्माण
सामान्यीकरण और तड़के की पेशकश करते हुए 10 भट्टियों सहित गर्मी उपचार उपकरणों की विस्तृत श्रृंखला
| तन सामग्री | सीआर्बन स्टील (20 #, 20G, SA192, A-1), मिश्र धातु इस्पात (15CrMoG, 12Cr1MoVG, T11, T22) आदि। |
| प्रकार | हैडर बॉडी, एंड कवर, ट्यूब जॉइंट, हैंड कोल, थर्मामीटर सॉकेट; सीमलेस स्टील ट्यूब, प्रेशर पार्ट्स |
| लाभ | उन्नत वेल्डिंग, सुरक्षित और विश्वसनीय संचालन |
| काम का दबाव | सामग्री पर निर्भर |
| मानक | चीन जीबी, एएसएमई |
| आयाम | अनुकूलन |
| वेल्डिंग | SMAW, SAW, GTAW (TIG) |
|
विनिर्माण प्रोसेस |
सामग्री → पिंड → हॉट / कोल्ड-रोलिंग → हीट ट्रीटमेंट (सामान्यीकरण + तड़के) → निरीक्षण →ड्रिलिंग→वेल्डिंग→आरटी, पीटी→ निरीक्षण → ताप उपचार →द्रवचालित दबाव परीक्षा→चित्र→पैकेजिंग |
| टिप्पणियों | अनुकूलित आदेश भी स्वीकार किया जाता है। |
|
|
