ASME CFB दीप्तिमान सुपरहीटर और रेहटर दहन गैस प्रवाह को बढ़ाता है

एएसएमई सीएफबी रेडियंट सुपरहीटर और रिहाइटर दहन गैस प्रवाह बढ़ाना

• पावर स्टेशनों, लोकोमोटिव और समुद्री बॉयलरों में, सुपरहीटर आमतौर पर पूरे स्टीम पावर प्लांट की थर्मल परिसंचारी दक्षता में सुधार करने के लिए स्थापित किए जाते हैं। सुपरहीटर वह हिस्सा है जो बॉयलर द्वारा संतृप्ति तापमान से सुपरहीटर तक भाप को गर्म करता है।इसे सुपरहीटर भी कहा जाता है।
• सुपरहीटर को गर्मी हस्तांतरण मोड के अनुसार संवहन प्रकार, उज्ज्वल प्रकार और अर्ध-उज्ज्वल प्रकार में विभाजित किया जा सकता है;
• संरचना की विशेषताओं के अनुसार, इसे सर्पिन ट्यूब प्रकार, स्क्रीन प्रकार, दीवार प्रकार और दीवार प्रकार में विभाजित किया जा सकता है।
• उन सभी में कई समानांतर पाइप और इनलेट और आउटलेट मैनिफोल्ड होते हैं।
• अधिकांश औद्योगिक बॉयलरों में सुपरहीटर नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और उपयोगिताओं के लिए केवल संतृप्त भाप की आवश्यकता होती है।
• पूरे स्टीम पावर प्लांट की थर्मल दक्षता में सुधार के लिए सुपरहीटर आमतौर पर बिजली स्टेशनों, लोकोमोटिव और समुद्री बॉयलरों में स्थापित किए जाते हैं।

सुपर हीटर प्रकार:
1. रेडिएंट सुपर हीटर: यह सुपर हीटर का सबसे पुराना प्रकार है और यह पानी की नलियों के ऊपर या पीछे स्थित होता है ताकि उन्हें सीधे आग या आग से बचाया जा सके।
संवहन को बढ़ाने वाले पैरामीटर
ए।ईंधन और वायु प्रवाह में वृद्धि (दहन गैस प्रवाह)
बी।भाप की द्रव्यमान प्रवाह दर में वृद्धि
विकिरण मुख्य रूप से ज्वाला के तापमान पर निर्भर करता है।जैसे-जैसे भाप प्रवाह दर बढ़ती है, निकास तापमान कम होता जाता है।
दीप्तिमान सुपर हीटर
उन्हें ऊष्मा स्रोत के संपर्क में रखा जाता है जिसके लिए धातु के तापमान में सुधार की आवश्यकता होती है।
उच्च तापमान वाली भाप के लिए दीप्तिमान और संवहन सुपर हीटर और रिहीटर्स का उपयोग किया जाता है।
बॉयलर में उच्च तापमान वाले रेडिएंट स्टीम सुपर हीटर की एक्सेसरी

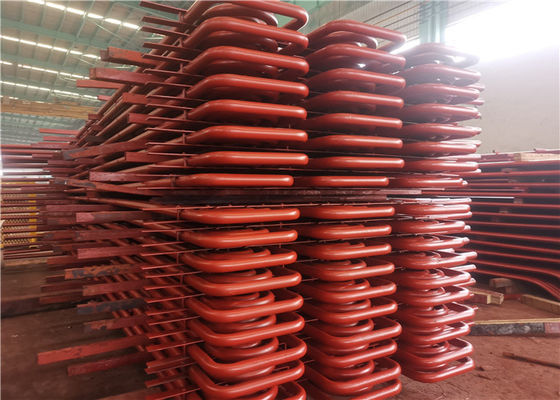

यह सांप जैसी ट्यूब (कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, आदि) और संग्रह बक्से और अन्य सहायक सामग्री से बना है।ट्यूबों में आम तौर पर 32, φ38, φ42 या अन्य प्रकार के विनिर्देश होते हैं, उपयोगकर्ता की जरूरतों के अनुसार अलग से।
रिहीटर्स
वे सुपर हीटर के रूप में समझदार हैं लेकिन चूंकि उनका निकास तापमान सुपर हीटर से थोड़ा कम है और उनका दबाव सुपर हीटर की तुलना में 20% -25% कम है, वे कम गुणवत्ता वाली सामग्री मिश्र धातु खड़े हो सकते हैं।
आवेदन:
स्टीम सुपर हीटर घने ट्यूब कॉइल से युक्त होता है और इसे तापमान 450ºC-1000ºC के तहत ग्रिप में रखा जाता है।
10Mpa से अधिक बिजली संयंत्र बॉयलर क्षमता के लिए, प्लेटन और कुंडलित सुपरहीटर को आमतौर पर अपनाया जाता है।

सुपरहीटर और रीहीटर में क्या अंतर है?
