| एमओक्यू: | 5 टन |
| मानक पैकेजिंग: | निर्यात के लिए समुद्र योग्य पैकिंग |
| वितरण अवधि: | 30 ~ 50 दिन |

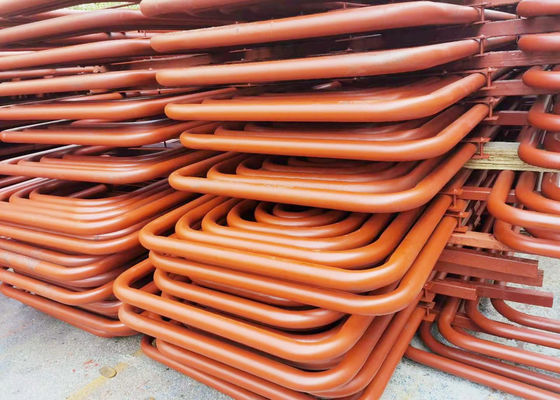

कार्बन स्टील बॉयलर सुपरहीटर कोयला के लिए ASME मानक में सीएफबी बॉयलर निकाल दिया
काम करने का सिद्धांत
सुपरहाइटर वह भाग है जो बॉयलर द्वारा संतृप्ति तापमान से सुपरहीटर तक भाप को गर्म करता है।इसे सुपरहीटर भी कहा जाता है।
हीट ट्रांसफर मोड के अनुसार सुपरहीटर को संवहन प्रकार, रेडिएंट प्रकार और अर्ध-उज्ज्वल प्रकार में विभाजित किया जा सकता है;
संरचना की विशेषताओं के अनुसार, इसे सर्पीन ट्यूब प्रकार, स्क्रीन प्रकार, दीवार प्रकार और दीवार प्रकार में विभाजित किया जा सकता है।
वे सभी समानांतर पाइप और इनलेट और आउटलेट के कई गुना होते हैं।
अधिकांश औद्योगिक बॉयलरों में सुपरहिटर्स नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और उपयोगिताओं के लिए केवल संतृप्त भाप की आवश्यकता होती है।
सुपरहाइटर आम तौर पर पूरे स्टीम पावर प्लांट की थर्मल दक्षता में सुधार करने के लिए पावर स्टेशनों, लोकोमोटिव और मरीन बॉयलरों में स्थापित किए जाते हैं।
सुपर हीटर प्रकार:
1. रेडिएंट सुपर हीटर: यह सबसे शुरुआती प्रकार का सुपर हीटर है और यह पानी की नलियों के ऊपर या पीछे स्थित होता है ताकि उन्हें प्रत्यक्ष आग या आग से बचाया जा सके।
पैरामीटर जो संवहन को बढ़ाता है
ए।ईंधन और वायु प्रवाह में वृद्धि (दहन गैस प्रवाह)
बीभाप के द्रव्यमान प्रवाह दर में वृद्धि
विकिरण मुख्य रूप से फ्लेम तापमान पर निर्भर करता है।चूंकि भाप का प्रवाह दर बढ़ जाता है, इसलिए निकास तापमान कम हो जाता है।
रेडिएंट सुपर हीटर
उन्हें ऊष्मा स्रोत के संपर्क में रखा जाता है, जिसमें धातु के तापमान में सुधार की आवश्यकता होती है।
उच्च तापमान भाप के लिए दीप्तिमान और convetive सुपर हीटर और रिहाइटर का उपयोग किया जाता है।
बॉयलर में उच्च तापमान के रेडिएंट स्टीम सुपर हीटर का उपयोग
यह साँप की तरह की ट्यूबों (कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, आदि) और संग्रह बक्से और अन्य सहायक सामग्री से बना है।ट्यूब में आम तौर पर generally32, φ38, other42 या अन्य प्रकार के विनिर्देश होते हैं, जो उपयोगकर्ता की आवश्यकताओं के अनुसार अलग-अलग होते हैं।
रंगमंच
वे सुपर हीटर के रूप में समझदार हैं लेकिन उनके बाहर निकलने का तापमान सुपर हीटर से थोड़ा कम है और उनका दबाव सुपर हीटर की तुलना में 20% -25% कम है, वे कम गुणवत्ता वाली सामग्री मिश्र रख सकते हैं।
आवेदन:
स्टीम सुपर हीटर घने ट्यूब कॉइल्स से मिलकर बना होता है और इसे टेम्पोरचर 450ºC-1000edC के तहत ग्रिप में रखा जाता है।
10 एमपीए से अधिक के पावर प्लांट बॉयलर की क्षमता के लिए, प्लैटन और कॉल्ड सुपरहीटर आमतौर पर अपनाए जाते हैं।
Superheater और Reheater के अंतर क्या हैं?
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1. संरचनात्मक समर्थन की पुष्टि करें | 1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता होती है। | ऊपर से समर्थित |
| उलटा-टाइप | 1. संघनित भाप की जल निकासी | 1. संरचनात्मक कठोरता में कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज-प्रकार |
1. उचित जल निकासी 2. अच्छा संरचनात्मक कठोरता। |
1. वे प्रत्यक्ष रूप से फ्लैम नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से हैं | आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित है। |
|
|
