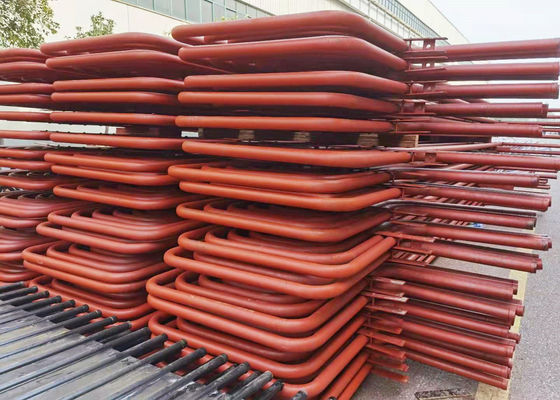

75 टी / एच लिग्नाइट निकाल दिया गया सीएफबी बॉयलर सुपरहीटर और रेहटर सीई मानक

75 T / H लिग्नाइट निकाल दिया CFB बॉयलर के लिए ASME या CE मानक निर्बाध कार्बन स्टील सुपरहीटर

व्यवस्था और विनिर्देश:
बॉयलर में उच्च और निम्न सुपरहिटर्स होते हैं, एचएस को चक्रवात विभाजक के बाद ग्रिप गैस डक्ट में व्यवस्थित किया जाता है, और एलएस को बैक-एंड वर्टिकल शाफ्ट में व्यवस्थित किया जाता है।संतृप्त भाप को आठ 5108 × 5 से ढकने पर छत के बाड़े में पेश किया जाता है, और फिर ड्रम पर ट्यूब को जोड़ने वाली संतृप्त भाप, और फिर super 42 × 4.0 ट्यूब के माध्यम से कम तापमान के सुपरहीटर में, एलएस द्वारा गर्म किए जाने के बाद, तापमान को समायोजित करने के लिए desuperheater जाता है और फिर goes108 × 5 के आठ ट्यूबों के माध्यम से एचएस में जाता है, और एसएच आउटलेट हेडर में जाने के बाद मुख्य स्टीम वाल्व के माध्यम से भाप टरबाइन को भेजा जाता है।
एलटी सुपरहाइटर कॉन्ट्रैण्टैंट व्यवस्था को अपनाता है और एचटी सुपरहैटर डाउनस्ट्रीम व्यवस्था है।भाप का संग्रह और वितरण भाप के प्रवाह की गैर-एकरूपता में सुधार करने और भाप विक्षेपण के कारण सुपरहिल्ड स्थानीय को रोकने के लिए चौड़ाई दिशा के तरीके को अपनाता है।

सामग्री:
सुरक्षा संचालन सुनिश्चित करने के लिए, एलटी सुपरहीटर SA210 Gr.A1 सीमलेस स्टील ट्यूब्स का उपयोग करता है, और HT सुपरहीटर कम-अलॉय्ड SA213 T22 सीमलेस स्टील ट्यूब्स का उपयोग करता है।

काम करने का सिद्धांत

सुपरहाइटर वह भाग है जो बॉयलर द्वारा संतृप्ति तापमान से सुपरहीटर तक भाप को गर्म करता है।इसे सुपरहीटर भी कहा जाता है।
हीट ट्रांसफर मोड के अनुसार सुपरहीटर को संवहन प्रकार, रेडिएंट प्रकार और अर्ध-उज्ज्वल प्रकार में विभाजित किया जा सकता है;
संरचना की विशेषताओं के अनुसार, इसे सर्पीन ट्यूब प्रकार, स्क्रीन प्रकार, दीवार प्रकार और दीवार प्रकार में विभाजित किया जा सकता है।

वे सभी समानांतर पाइप और इनलेट और आउटलेट के कई गुना होते हैं।
अधिकांश औद्योगिक बॉयलरों में सुपरहिटर्स नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और उपयोगिताओं के लिए केवल संतृप्त भाप की आवश्यकता होती है।
सुपरहाइटर आम तौर पर पूरे स्टीम पावर प्लांट की थर्मल दक्षता में सुधार करने के लिए पावर स्टेशनों, लोकोमोटिव और मरीन बॉयलरों में स्थापित किए जाते हैं।

सुपर हीटर प्रकार:
1. रेडिएंट सुपर हीटर: यह सबसे शुरुआती प्रकार का सुपर हीटर है और यह पानी की नलियों के ऊपर या पीछे स्थित होता है ताकि उन्हें प्रत्यक्ष आग या आग से बचाया जा सके।
पैरामीटर जो संवहन को बढ़ाता है

ए।ईंधन और वायु प्रवाह में वृद्धि (दहन गैस प्रवाह)
बीभाप के द्रव्यमान प्रवाह दर में वृद्धि

विकिरण मुख्य रूप से फ्लेम तापमान पर निर्भर करता है।चूंकि भाप का प्रवाह दर बढ़ जाता है, इसलिए निकास तापमान कम हो जाता है।
रेडिएंट सुपर हीटर
उन्हें ऊष्मा स्रोत के संपर्क में रखा जाता है, जिसमें धातु के तापमान में सुधार की आवश्यकता होती है।

उच्च तापमान भाप के लिए दीप्तिमान और शंकुधारी सुपर हीटर और रिहाइटर का उपयोग किया जाता है।
बॉयलर में उच्च तापमान के रेडिएंट स्टीम सुपर हीटर का उपयोग

यह साँप की तरह की ट्यूबों (कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, आदि) और संग्रह बक्से और अन्य सहायक सामग्री से बना है।ट्यूब में आम तौर पर generally32, φ38, other42 या अन्य प्रकार के विनिर्देश होते हैं, जो उपयोगकर्ता की आवश्यकताओं के अनुसार अलग-अलग होते हैं।

रंगमंच
वे सुपर हीटर के रूप में समझदार हैं लेकिन उनके बाहर निकलने का तापमान सुपर हीटर से थोड़ा कम है और उनका दबाव सुपर हीटर से 20% -25% कम है, वे कम गुणवत्ता वाली सामग्री मिश्र रख सकते हैं।

आवेदन:
स्टीम सुपर हीटर घने ट्यूब कॉइल्स से मिलकर बना होता है और इसे टेम्पोरचर 450ºC-1000edC के तहत ग्रिप में रखा जाता है।
10 एमपीए से अधिक के पावर प्लांट बॉयलर की क्षमता के लिए, प्लैटन और कॉइल्ड सुपरहीटर आमतौर पर अपनाए जाते हैं।

Superheater और Reheater के अंतर क्या हैं?
