| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | 30 कार्य दिवस |
| भुगतान विधि: | एल / सी, टी / टी |
| आपूर्ति क्षमता: | 500 टन / महीना |

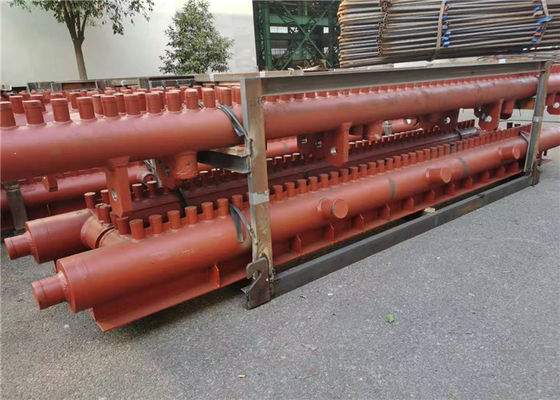

ASME मानक CS / SS निर्बाध बॉयलर बॉयलर स्पेयर पार्ट्स के लिए कई गुना अधिक है
हैडर की परिभाषा
इसके स्थान के अनुसार, ऊपरी हेडर और निचले हेडर या इनलेट हेडर और आउटलेट हेडर हैं।एकत्र किए गए ट्यूब बंडलों के प्रकार के अनुसार, उन्हें पानी की दीवार के हेडर, सुपरहैटर हेडर, इकोनॉइज़र हेडर, आदि में विभाजित किया जाता है।
मुख्य कार्य कामकाजी माध्यम को इकट्ठा करना है, या काम के माध्यम को अन्य पाइपलाइनों के लिए हेडर के माध्यम से पुनर्वितरित करना है, अर्थात, कार्यशील माध्यम को इकट्ठा करना, मिश्रण करना और वितरित करना है, ताकि काम करने वाले माध्यम की समान वितरण और हीटिंग सुनिश्चित हो सके।निचला हेडर, जिसे एंटी कोकिंग बॉक्स के रूप में भी जाना जाता है, यह ग्रेट के दोनों किनारों पर स्थित है और सीधे जलते हुए सीम से संपर्क करता है।इसका कार्य कोकिंग स्लैग को ठंडा करना है और साइड की दीवार के साथ बंधन नहीं है।
| सामग्री | कार्बन स्टील, मिश्र धातु इस्पात, स्टेनलेस स्टील। |
| लंबाई | वेशभूषा आवश्यकताओं के अनुसार। |
| तापमान सीमा | 300 ℃ ~ 1500 ℃ |
| व्यास (OD) |
76 मिमी ~ 914 मिमी |
हेडर का कार्य
एकत्रित बॉक्स बॉयलर वर्किंग मीडियम मिक्सिंग के लिए पाइप फिटिंग है और वर्किंग मीडियम की एकसमान हीटिंग सुनिश्चित करता है। इंडस्ट्रियल बायलर भट्टी की दीवार आमतौर पर एक साथ पंक्तियों और ट्यूबों (वाटर वॉल) की पंक्तियों से बनी होती है, लेकिन बॉयलर भारी मात्रा, जटिल संरचना, इसकी गारंटी नहीं दे सकता है। गर्मी अवशोषण क्षमता के पाइप में सभी कामकाजी माध्यम समान होते हैं, गर्मी अवशोषण के विभिन्न भाग बहुत भिन्न होते हैं, हेडर स्थापित करें प्रत्येक पाइप को काम करने वाले माध्यम को यहां अभिसरण करने दें, ट्यूब में अगले स्तर पर पुनर्वितरण करें, ताकि हम कर सकें थर्मल विचलन को कम करें, काम कर रहे मध्यम गर्मी, शीतलन प्रवाह, बॉयलर, बॉयलर की थर्मल दक्षता में सुधार करने के लिए अनुकूलित किया जाता है। इसके अलावा, बॉयलर के ऊपरी, मध्य और निचले हिस्सों में पाइपों का आकार, मात्रा और व्यवस्था अलग होती है, और एकत्रित बॉक्स कार्यशील गुणवत्ता के सुचारू प्रवाह को सुनिश्चित करने के लिए प्रत्येक अनुभाग को जोड़ने के लिए जिम्मेदार है।
हेडर की विशेषताएं
1. लागू सामग्री की जानकारी के साथ शक्ति गणना रिपोर्ट।
2. स्टील प्लेट, ट्यूब और वेल्डिंग रॉड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट।
3. 100% एक्स-रे निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए।
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और सुरक्षा सुनिश्चित करें।
5. वेल्डिंग की गुणवत्ता में उत्कृष्ट, अत्यधिक स्वचालित, सुरक्षित और विश्वसनीय।
हैडर का विवरण
1. हमारे उत्पादों को गर्म दबाने और विशेष वापस गर्दन मशीन पर निर्बाध स्टील ट्यूब निकासी के माध्यम से निर्मित होते हैं।
2. इस तरह, बाधाओं में मोटी दीवारें और क्लीनर सतहों होंगी। झुकने के बजाय फिल्म तनाव आंतरिक दबाव की कार्रवाई के तहत बनाई जाती है, जिसमें आदर्श तनाव प्रदर्शन होता है।
हैडर का वर्गीकरण
| 1 | हेडर सभी प्रकार के बॉयलरों का एक महत्वपूर्ण हिस्सा बनाते हैं। |
| २ | उत्पन्न ट्यूब से भाप हेडर में एकत्र की जाती है जो हमेशा दबाव में होती है। |
| ३ | यह दबाव 300 साई से 2000 साई तक भिन्न हो सकता है।चूँकि हेडर हमेशा दबाव में होते हैं, इसलिए इन्हें बनाते समय हमारी अत्यधिक सावधानी बरती जाती है। |
| ४ | बायलर की उत्पादन क्षमता के आधार पर हमारे द्वारा निर्मित हेडर के आकार 100 मिमी से 600 मिमी एनबी तक भिन्न होते हैं।हेडर से वांछित उद्घाटन प्रदान करने के लिए विभिन्न आकारों के स्टब्स को हेडर के मुख्य शरीर में बहुत सावधानी से वेल्डेड किया जाता है। |
सामग्री
1. कार्बन स्टील: 20G, SA-106B, SA-106C, आदि।
2. कम मिश्र धातु थर्मल प्रतिरोधी स्टील: 15CrMoG, 12Cr1MoVG, SA-335P12, SA335-P22, आदि।
3. मध्य मिश्र धातु थर्मल प्रतिरोधी स्टील: SA-335P91, आदि।
4. विशेष सामग्री (अल्ट्रा-सुपरक्रिटिकल): SA-335P122, SA-335P92, आदि।
फैक्टरी कार्यशाला
|
|
