| एमओक्यू: | 5 टन |
| कीमत: | बातचीत योग्य |

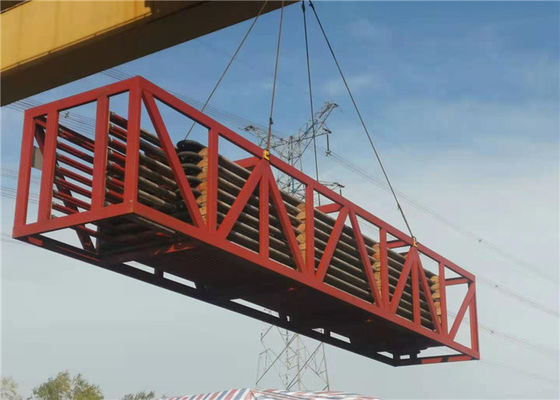

| मानक पैकेजिंग: | आयरन फ्रेम पैकेज |
| वितरण अवधि: | 30 ~ 50 दिन |
| भुगतान विधि: | टी / टी, एल / सी, |
| आपूर्ति क्षमता: | 1000t / महीना |
सीएफबी बॉयलर के लिए एएसएमई मानक स्टील सीमलेस स्टील सुपरहीटर
बॉयलर सुपरहीटर का निर्माण
हमारे सुपरहीटर एएसएमई विनियमों के अनुसार निर्मित होते हैं।HDB बॉयलर के प्रकार और बॉयलर की क्षमता के आधार पर कॉइल टाइप और शेल टाइप सुपरहीटर्स दोनों का निर्माण करता है।
कॉइल टाइप सुपरहीटर्स डिज़ाइन में आम तौर पर दोनों तरफ हेडर के माध्यम से वेल्डेड 180o कॉइल होते हैं।कॉइल प्रकार के डिजाइन में भाप कॉइल के अंदर होती है और ग्रिप गैसें कॉइल के बाहर होती हैं।
शेल प्रकार के सुपरहीटर्स डिज़ाइन का उपयोग आमतौर पर एक शेल में रखे गए विशेष हीटिंग तत्वों का उपयोग करके विद्युत रूप से भाप को सुपरहीट करने के लिए किया जाता है और भाप हीटिंग तत्वों पर बहती है।
औद्योगिक सुपरहीटर्स के डिजाइनिंग पैरामीटर्स
-बॉयलर दबाव
-भाप का दबाव
-प्रक्रिया में तापमान की आवश्यकता
सुपरहीटर व्यवस्था, विनिर्देश और सामग्री:
व्यवस्था और विशिष्टता:
बॉयलर में उच्च और निम्न सुपरहीटर होते हैं, चक्रवात विभाजक के बाद एचएस को ग्रिप गैस डक्ट में व्यवस्थित किया जाता है, और एलएस को बैक-एंड वर्टिकल शाफ्ट में व्यवस्थित किया जाता है।सैचुरेटेड स्टीम को ड्रम पर आठ φ108×5 सैचुरेटेड स्टीम कनेक्टिंग ट्यूबों द्वारा सीलिंग एनक्लोजर हेडर में पेश किया जाता है, और फिर 42×4.0 ट्यूबों के माध्यम से निचले तापमान सुपरहीटर में, LS द्वारा गर्म किए जाने के बाद, तापमान को समायोजित करने के लिए desuperheater में चला जाता है, और फिर 108×5 के आठ ट्यूबों के माध्यम से एचएस में जाता है, और एसएच आउटलेट हेडर में जाने के बाद मुख्य स्टीम वाल्व के माध्यम से स्टीम टर्बाइन को भेजा जाता है।
एलटी सुपरहीटर कंट्रानटेंट व्यवस्था को अपनाता है और एचटी सुपरहीटर डाउनस्ट्रीम व्यवस्था है।भाप का संग्रह और वितरण भाप प्रवाह की गैर-एकरूपता में सुधार करने और भाप विक्षेपण के कारण स्थानीय कॉइल्स को सुपरहिट होने से रोकने के लिए चौड़ाई दिशा का तरीका अपनाता है।
सामग्री:
सुरक्षा संचालन सुनिश्चित करने के लिए, LT सुपरहीटर SA210 Gr.A1 सीमलेस स्टील ट्यूब का उपयोग करता है, और HT सुपरहीटर कम मिश्र धातु वाले SA213 T22 सीमलेस स्टील ट्यूब का उपयोग करता है।
तकनीकी पैरामीटर:
| सामग्री | कार्बन स्टील, मिश्र धातु इस्पात, या टिकाऊ गर्मी स्टील |
| ट्यूब ओडी | 10-114 मिमी |
| ट्यूब डब्ल्यूटी | 0.8 मिमी- 15 मिमी |
| संरचना | लंबवत या क्षैतिज |
एचडी बॉयलर श्रेणी में सर्वश्रेष्ठ सुविधा प्रदान करता है, जिसमें शामिल हैं
|
|
