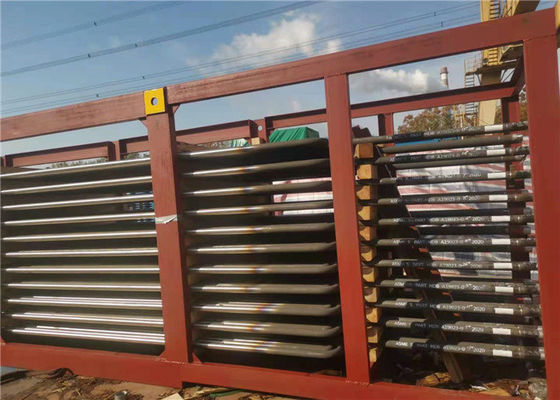

एसजीएस सीमलेस स्टील सीएफबी बॉयलर सुपरहीटर और रिहेटर पाइप झुकने

सीएफबी बॉयलर के लिए एएसएमई मानक स्टील सीमलेस स्टील सुपरहीटर

स्टीम सुपरहीटर एक कॉइल प्रकार का हीट एक्सचेंजर है जिसका उपयोग सुपरहीटेड स्टीम बनाने या बायलर द्वारा उत्पन्न गीली भाप को सूखी भाप में बदलने के लिए किया जाता है।

यह एक बॉयलर से इस तरह से अलग है कि, बॉयलर पानी को भाप में बदलने के लिए समझदार गर्मी के साथ-साथ गुप्त गर्मी दोनों का उपयोग करता है जबकि सुपरहीटर केवल समझदार गर्मी का उपयोग भाप को उसकी थैलीपी बढ़ाने के लिए सुपरहीट करने के लिए करता है।

बॉयलर में सुपरहीटर के लाभ Benefits

• में वृद्धि दक्षता का भाप बिजली संयंत्र
• टरबाइन ब्लेड का न्यूनतम क्षरण
• कम भाप की खपत
• संघनन हानि में कमी बॉयलर भाप पाइप
• से प्रवेशित जल कणों को हटाकर संतृप्त भाप का तापमान बढ़ाता है टर्बाइन भाप

सुपरहीटर व्यवस्था, विनिर्देश और सामग्री:

व्यवस्था और विशिष्टता:

बॉयलर में उच्च और निम्न सुपरहीटर होते हैं, चक्रवात विभाजक के बाद एचएस को ग्रिप गैस डक्ट में व्यवस्थित किया जाता है, और एलएस को बैक-एंड वर्टिकल शाफ्ट में व्यवस्थित किया जाता है।सैचुरेटेड स्टीम को ड्रम पर आठ φ108×5 सैचुरेटेड स्टीम कनेक्टिंग ट्यूबों द्वारा सीलिंग एनक्लोजर हेडर में पेश किया जाता है, और फिर 42×4.0 ट्यूबों के माध्यम से निचले तापमान सुपरहीटर में, LS द्वारा गर्म किए जाने के बाद, तापमान को समायोजित करने के लिए desuperheater में चला जाता है, और फिर 108×5 के आठ ट्यूबों के माध्यम से एचएस में जाता है, और एसएच आउटलेट हेडर में जाने के बाद मुख्य स्टीम वाल्व के माध्यम से स्टीम टर्बाइन को भेजा जाता है।

एलटी सुपरहीटर कंट्रानटेंट व्यवस्था को अपनाता है और एचटी सुपरहीटर डाउनस्ट्रीम व्यवस्था है।भाप का संग्रह और वितरण भाप प्रवाह की गैर-एकरूपता में सुधार करने और भाप विक्षेपण के कारण स्थानीय कॉइल्स को सुपरहिट होने से रोकने के लिए चौड़ाई दिशा का तरीका अपनाता है।

सामग्री:
सुरक्षा संचालन सुनिश्चित करने के लिए, LT सुपरहीटर SA210 Gr.A1 सीमलेस स्टील ट्यूब का उपयोग करता है, और HT सुपरहीटर कम मिश्र धातु वाले SA213 T22 सीमलेस स्टील ट्यूब का उपयोग करता है।

तकनीकी पैरामीटर:
