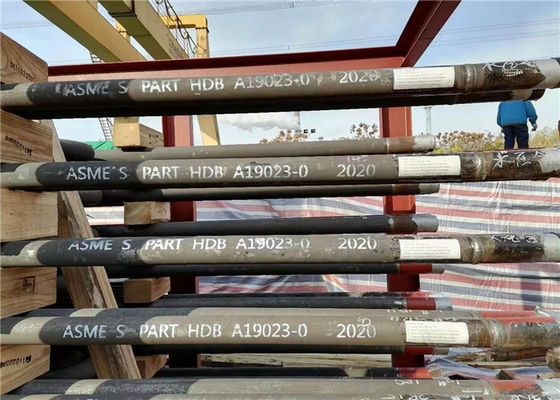

पावर स्टेशन एनर्जी सेविंग बॉयलर सुपरहीटर कॉइल्स

पावर स्टेशन TP321 उच्च जंग के लिए ऊर्जा की बचत बॉयलर सुपरहीटर कॉयल



सुपरहीटर और रिहाइटर, बॉयलर के लिए कस्टम घटक


सुपरहाइटर एक बॉयलर का एक हिस्सा है जो संतृप्ति तापमान से ओवरहीटिंग तापमान तक भाप को गर्म करता है।इसे एक स्टीम सुपरहीटर भी कहा जाता है। सुपरहाइटर को हीट ट्रांसफर मोड के अनुसार संवहन प्रकार, रेडियल प्रकार और अर्ध-रेडियल प्रकार में विभाजित किया जा सकता है; संरचना की विशेषताओं के अनुसार, इसे सर्पाइन पाइप प्रकार, स्क्रीन प्रकार, दीवार में विभाजित किया जा सकता है। प्रकार और दीवार प्रकार। वे समानांतर पाइप और इनलेट और आउटलेट मैनिफोल्ड से बने होते हैं।

अधिकांश औद्योगिक बॉयलरों में सुपरहिटर्स नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और रहने की सुविधाओं के लिए केवल संतृप्त भाप की आवश्यकता होती है। पावर स्टेशनों, लोकोमोटिव और मरीन बॉयलरों में, सुपरहाइटर आमतौर पर पूरे स्टीम पावर प्लांट की परिसंचारी थर्मल दक्षता में सुधार करने के लिए स्थापित किया जाता है।


उत्पाद समारोह और सुविधाएँ

कोयला निकाल बॉयलर के लिए एचडीबी थर्मल कुशल भाप सुपर हीटर
विशिष्टता:
सुपर हीटर सबसे महत्वपूर्ण बॉयलर सप्रे भागों में से एक हैं जो थर्मल दक्षता में सुधार करते हैं।उच्च तापमान भाप बॉयलर रेडिएंट सुपर हीटर आमतौर पर उच्च दबाव पावर प्लांट बॉयलर में लगाया जाता है।
बॉयलर में, पावर प्लांट की दक्षता बढ़ाने के लिए सुपरहाइट स्टीम के एक निश्चित तापमान पर संतृप्त भाप को गर्म करने के लिए सुपर हीटर की भूमिका है।पुनरावर्तक अनिवार्य रूप से थर्मल पावर प्लांट चक्र दक्षता में सुधार करता है।
स्टीम सुपर हीटर कॉइल: सुपर हीटर कॉइल का उपयोग बॉयलर में संतृप्त भाप उत्पन्न करने के लिए किया जाता है।सुपर हीटर कॉइल का उपयोग विशेष रूप से पावर प्लांट के बॉयलर में किया जाता है।हम मिश्र धातु इस्पात के विभिन्न ग्रेडों में सुपर हीटर कॉइल का निर्माण करते हैं और ग्राहक की ड्राइंग के अनुसार या हेडर के बिना या बिना कम स्टील ट्यूब को दाग देते हैं।

बॉयलर ऑपरेटिंग परिस्थितियों में परिवर्तन, जैसे लोड स्तर, ईंधन परिवर्तन, दहन स्थिति परिवर्तन, आदि, सभी का प्रभाव सुपरहाइटर आउटलेट स्टीम तापमान पर होता है, इसलिए पावर स्टेशन बॉयलर में बॉयलर स्थिर भाप तापमान को समायोजित करने के लिए इसे स्थिर करने के लिए साधन हैं निर्दिष्ट मान। Commonly प्रयुक्त साधन हैं:
(1) पानी जेट या सतह प्रकार तापमान reducer के साथ सीधे भाप तापमान को समायोजित;
(2) भट्ठी आउटलेट के धुएं के तापमान को बदलने के लिए स्विंग बर्नर के साथ;
(3) धुएँ के रिसर्क्युलेशन समायोजन सुपरहीटर हीट अवशोषण के साथ। बायलर लोड बढ़ने पर, इनहेलर सुपरहाइटर के इनलेट और आउटलेट स्टीम का तापमान वृद्धि मूल्य बढ़ जाता है, जबकि रेडिएंट सुपरहीटर का तापमान वृद्धि मूल्य कम हो जाता है।

यदि संवाहक सुपरहीटर, रेडिएंट सुपरहीटर और सेमी-रेडिएंट सुपरहीटर ठीक से संयुक्त और कॉन्फ़िगर किए गए हैं, तो लोड और दहन की स्थिति बदलने पर आउटलेट स्टीम तापमान कम बदल सकता है। सुपरहीटर स्टैक में समानांतर पाइप की गर्मी अवशोषण और भाप प्रवाह दर होगी ऑपरेशन में भिन्न। व्यक्तिगत पाइपों में अत्यधिक तापमान से बचने के लिए, सुपरहीटर को बड़े बॉयलरों में कई पाइप समूहों में विभाजित किया जाता है।प्रत्येक पाइप समूह की भाप को भट्ठी के बाहर एकत्रित बॉक्स के साथ मिलाया जाता है और प्रत्येक पाइप समूह को बदलने के लिए भाप गाइड पाइप का उपयोग किया जाता है, ताकि प्रत्येक पाइप के बीच अत्यधिक तापमान अंतर से बचा जा सके।


विवरण



डिजाइन संरचना
1. हीटिंग संतृप्त भाप, तापमान 900 डिग्री सेल्सियस तक

2. उच्च दक्षता,> 90%।

3. उच्च गति हीटिंग।

4. स्टेनलेस स्टील के साथ डिजाइन।

5. लंबी डिजाइन सेवा जीवन, 15 साल।



हमें आवश्यक तकनीकी डेटा, जैसे स्टीम क्षमता, प्रिज़र्व, आवश्यक तापमान आदि भेजें। हम तदनुसार डिजाइन करेंगे।


HD बॉयलर क्लास की सुविधा में सर्वश्रेष्ठ प्रदान करता है


1. 200,000 वर्ग मीटर का निर्माण क्षेत्र

2. 150 इंजीनियर

3. 150 कोडेड वेल्डर

4. 60 लाइसेंसधारी निरीक्षक (NDT स्तर- III प्रशिक्षक)

5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस

6. आईएसओ 9001: 2008 गुणवत्ता प्रणाली

7. पावर बॉयलरों का ASME सर्टिफिकेट

8. ASME 'S', 'U' और NB स्टाम्प प्राधिकरण
