| एमओक्यू: | 5 टन |
| मानक पैकेजिंग: | आयरन फ्रेम पैकेज |
| वितरण अवधि: | 30 ~ 50 दिन |

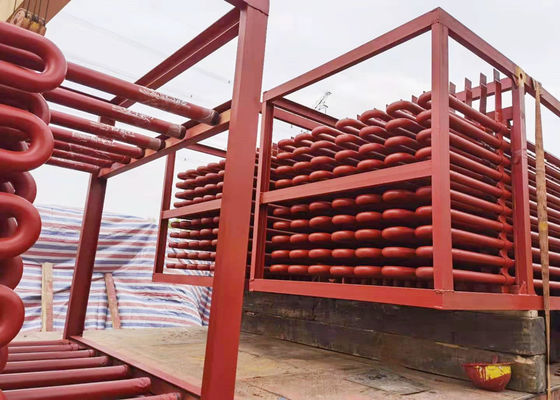

सीएसएमबी बॉयलर के लिए एएसएमई स्टैंडर्ड कार्बन स्टील सीमलेस स्टील सुपरहीटर
सुपर हीटर व्यवस्था, विनिर्देश और सामग्री:
व्यवस्था और विनिर्देश:
बॉयलर में उच्च और निम्न सुपरहिटर्स होते हैं, एचएस को चक्रवात विभाजक के बाद ग्रिप गैस डक्ट में व्यवस्थित किया जाता है, और एलएस को बैक-एंड वर्टिकल शाफ्ट में व्यवस्थित किया जाता है।संतृप्त भाप को छत पर बाड़े में आठ 5108 × 5 ड्रम में संतृप्त भाप कनेक्टिंग ट्यूब द्वारा पेश किया जाता है, और फिर super 42 × 4.0 ट्यूब के माध्यम से निचले तापमान के सुपरहीटर में, एलएस द्वारा गर्म किए जाने के बाद, तापमान को समायोजित करने के लिए desuperheater जाता है। और फिर goes108 × 5 के आठ ट्यूबों के माध्यम से एचएस में जाता है, और एसएच आउटलेट हेडर में जाने के बाद मुख्य स्टीम वाल्व के माध्यम से भाप टरबाइन को भेजा जाता है।
एलटी सुपरहीटर कॉन्ट्रैण्टैंट व्यवस्था को अपनाता है और एचटी सुपरहैटर डाउनस्ट्रीम व्यवस्था है।भाप का संग्रह और वितरण भाप की प्रवाह की गैर-एकरूपता में सुधार करने और भाप विक्षेपण के कारण सुपरहिल्ड स्थानीय को रोकने के लिए चौड़ाई दिशा का रास्ता अपनाता है।
सामग्री:
सुरक्षा संचालन सुनिश्चित करने के लिए, एलटी सुपरहीटर SA210 Gr.A1 सीमलेस स्टील ट्यूब्स का उपयोग करता है, और HT सुपरहीटर कम-अलॉय्ड SA213 T22 सीमलेस स्टील ट्यूब्स का उपयोग करता है।
तकनीकी मानकों:
| सामग्री | कार्बन स्टील, मिश्र धातु इस्पात, या टिकाऊ गर्मी स्टील |
| ट्यूब आयुध डिपो | 10-114 मिमी |
| ट्यूब वॉट | 0.8 मिमी- 15 मिमी |
| संरचना | ऊर्ध्वाधर या क्षैतिज |
|
|
