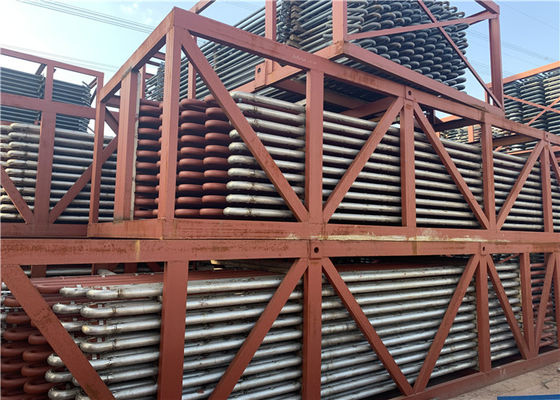

φ32 ऊर्जा की बचत संवहन सुपरहीटर कुंडल वेल्डिंग संरचना

औद्योगिक बिजली संयंत्र के लिए उच्च तापमान सुपरहीटर बॉयलर स्पेयर पार्ट्स

एचआरएसजी बॉयलर सुपरहीटर और रिहाइटर डीसुपरहीटर सिस्टम एएसएमई मानक चीनी निर्माता

सुपरहीटिंग सिस्टम सुपरहीटर Coi

• बड़ी क्षमता वाले बॉयलरों में सुपरहीटर संवहन और दीप्तिमान दोनों प्रकार के होते हैं।
• संवहन प्रकार के सुपरहीटर्स को बॉयलर के दूसरे पास में रखा जाता है, और इन्हें निम्न तापमान सुपर हीटर भी कहा जाता है।आमतौर पर इस सुपरहीटर में भाप की तरफ से लगभग 40 से 60 डिग्री सेंटीग्रेड तापमान पिकअप होता है।
• इससे भाप एक उज्ज्वल प्रकार के सुपरहीटर में चली जाती है जिसे पैनल या प्लेटन सुपरहीटर कहा जाता है, और लगभग 70 से 100 डिग्री सेंटीग्रेड पिकअप वहां होता है।
• इसके बाद अंतिम सुपरहीटर होता है, और शेष आवश्यक तापमान यहां उठाया जाता है।किसी को यह समझना होगा कि डिजाइनर अपने अभ्यास के तरीके या आवश्यकता के आधार पर पिकअप पैटर्न को बदल सकता है।
• लेकिन अपनाए गए सभी तरीकों में, अंतिम तापमान आम तौर पर प्लस / माइनस पांच डिग्री सेंटीग्रेड की एक संकीर्ण सीमा के भीतर होना चाहिए।सुपरहीटर इतने सामने आए हैं कि बॉयलर के डिजाइन ईंधन के लिए, किसी भी प्रकार के डीसुपरहीटिंग की आवश्यकता नहीं होगी।

डीसुपरहीटिंग सिस्टम

• दुनिया भर में तीन प्रमुख प्रणालियों को अपनाया जाता है: इंजेक्शन प्रकार, ग्रिप गैस प्रवाह डायवर्टिंग प्रकार, और बर्नर झुकाव।अंतिम दो को रीहीटर भाप तापमान नियंत्रण के लिए अपनाया जाता है।पहला सुपरहीटर तापमान नियंत्रण के लिए अपनाया जाता है।
• यह आपात स्थिति के दौरान रिहीटर्स में भी उपयोग किया जाता है जब अपनाई गई सामान्य प्रणाली पर अधिकतम नियंत्रण तक पहुंचने के बाद भी तापमान को बुझाने की आवश्यकता होती है।
• इंजेक्शन से पहले सुपरहीटर के लिए सामग्री का चयन इंजेक्शन की मात्रा से काफी प्रभावित होगा।

सुपरहीटर्स और रीहीटर्स के कार्य और विशेषताएं

सुपरहीटर्स और रीहीटर्स के कार्य:

सुपरहीटर और रिहीटर्स हीटिंग सतहों के लिए महत्वपूर्ण भाग हैं, जिनका उपयोग भाप के तापमान को बढ़ाने के लिए किया जाता है, जिसका उद्देश्य स्टीम एन्थैल्पी में सुधार करना और पावर स्टेशन के लिए थर्मल सर्कुलेशन दक्षता को और बढ़ाना है।

सुपरहीटर एक निश्चित टेम्परेचर के साथ सुपरहीटेड स्टीम को सुपरहीटेड स्टीम में गर्म करने का काम करते हैं।जब बॉयलर लोड या अन्य काम करने की स्थिति बदलती है, तो यह सुनिश्चित करना आवश्यक है कि सुपरहिटेड स्टीम तापमान सामान्य हो, और तापमान भिन्नता की स्वीकार्य सीमा के भीतर हो।

पावर स्टेशन में थर्मल सर्कुलेशन से, दबाव और तापमान के मूल पैरामीटर अधिक होते हैं, सर्कुलेशन की थर्मल दक्षता बेहतर होती है, या स्टीम टर्बाइन रियर की स्टीम ह्यूमिडिटी बहुत अधिक होती है, जिससे इसकी सुरक्षा प्रभावित होती है।जबकि सुपरहीयर स्टीम तापमान धातु सामग्री द्वारा सीमित है, वर्तमान में, धातु सामग्री की सीमा के कारण, अधिकांश पावर स्टेशन बॉयलरों के लिए सुपरहिटेड तापमान अभी भी 540-555 डिग्री की सीमा के भीतर है, और स्टीम टर्बाइन के ब्लेड की भाप नमी से बचने के लिए पिछला बहुत बड़ा है, इस प्रकार मध्य रीहीटिंग सिस्टम लागू होता है।

सुपरहीटर और रीहीटर में क्या अंतर है?

विवरण

डिजाइन संरचना

1. संतृप्त भाप को गर्म करना, तापमान 900 डिग्री सेल्सियस तक।

2. उच्च दक्षता,> 90%।

3. उच्च गति हीटिंग।

4. स्टेनलेस स्टील के साथ डिजाइन।

5. लंबी डिजाइन सेवा जीवन, 15 साल।

हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान इत्यादि। हम तदनुसार डिजाइन करेंगे।

एचडी बॉयलर श्रेणी में सर्वश्रेष्ठ सुविधा प्रदान करता है

30 से अधिक वर्षों के लिए, हुआ डोंग बॉयलर लगातार हमारे बॉयलर सुपरहीटर्स और रीहीटर्स में सुधार और सुधार कर रहा है। झुकने, वेल्डिंग और डिजाइन में सुधार सुनिश्चित करते हैं कि हमारे उत्पाद यूरोपीय और अमेरिकी दोनों मानकों को पूरा करते हैं, एक रिलेबल प्रदर्शन सुनिश्चित करते हैं।
