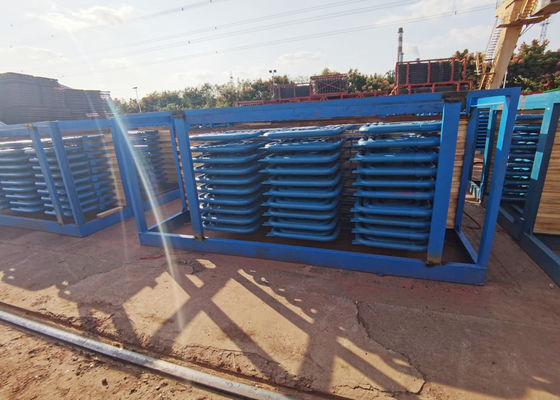

ASME / GB मानक में कार्बन स्टील कम तापमान बॉयलर सुपरहीटर

हीट एक्सचेंजर और बॉयलर सिस्टम के वेसल्स के लिए कार्बन स्टील कम तापमान सुपरहीटर और रेहटर ट्यूब कॉयल

सुपरहिटर्स और रीहेट्स की कार्य विशेषताएं:

थर्मल दक्षता में सुधार करने के लिए, सुपरहिट दबाव से सुपरक्रिटिकल और सुपरक्रिटिकल दबाव तक सुपरहिट स्टीम का दबाव बढ़ाया गया है।लेकिन धातु के प्रदर्शन से सीमित होकर, सुपरहिटर्स और रीहीट्स का भाप तापमान 540-555 डिग्री के भीतर रखा जाता है।

क्योंकि सुपरहिटर्स और रिहैटरों की नलियों के माध्यम से जो प्रवाह होता है, वे उच्च तापमान वाली भाप होते हैं, ट्यूब की दीवार से भाप तक का संवहन ताप रिलीज ट्रांसफर गुणांक काफी छोटा होता है, और हीट ट्रांसफर का प्रदर्शन खराब होता है, ट्यूब की दीवार पर भाप की शीतलन क्षमता कम होती है।इस बीच, गर्मी हस्तांतरण के उचित तापमान अंतर को सुनिश्चित करने के लिए, आमतौर पर सुपरहिटर्स और रिहैटर उन क्षेत्रों में रखे जाते हैं जहां धूम्रपान का तापमान अधिक होता है, और उनकी ट्यूब की दीवार का कार्य तापमान अधिक होता है, इस प्रकार सुपरहिटर्स और रिहाइटरों का काम करने का वातावरण काफी खराब होता है।विशेष रूप से रिहर्सट के लिए, रिहैस्टेड स्टीम प्रेशर कम होता है, और ट्यूब को ठंडा करने की उनकी क्षमता बदतर होती है, इस प्रकार यह सुनिश्चित करने के लिए कि लंबे समय तक ट्यूब धातु कैसे सुरक्षित रह सकती है, सुपरहिटर्स और रिहाइटरों के डिजाइन और संचालन के लिए एक महत्वपूर्ण मुद्दा है।डायग्राम 4-1 बॉयलर में उपयोग की जाने वाली सामान्य धातु के लिए स्वीकार्य तापमान की ऊपरी सीमा को सूचीबद्ध करता है।उच्च स्तर के मिश्र धातु इस्पात के उपयोग से बचने के लिए, जब सुपरहिटर्स और रिहाइटरों के डिजाइन की बात आती है, तो प्रयुक्त ट्यूब धातु काम करते समय तापमान सीमा के लगभग करीब होती है।इस बार, अगर 10-20 डिग्री के तापमान में वृद्धि हुई है, जो स्वीकार्य तनाव को बहुत कम कर देता है।इसलिए, नीचे दिए गए पहलुओं में सुपरहिटर्स और रीहैटर्स के डिज़ाइन और चलने के लिए ध्यान दिया जाना चाहिए:

1. सुनिश्चित करें कि स्टीम तापमान स्थिर है जब चल रहा है।माना जाता है कि भाप तापमान की भिन्नता + 5-10 डिग्री से अधिक नहीं है;

2. सुपरहाइटर और रिहैटर के लिए तापमान को समायोजित करने के लिए विश्वसनीय तरीके की आवश्यकता होती है, जब रेटेड स्टीम तापमान बनाए रखने के लिए ऑपरेशन की स्थिति कुछ बदल जाती है।

3. समानांतर ट्यूबों के बीच थर्मल विचलन को कम करने के लिए।

रिहेटर्स का इनलेट स्टीम स्टीम टरबाइन हाई प्रेशर सिलेंडर का आउटलेट स्टीम है, इसका प्रेशर मेन स्टीम का लगभग 20% है, जिसका टेम्प्रेचर सरटैंट टेम्परेचर से थोड़ा ज्यादा होता है और इस तरह स्टीम और हीट दोनों की खपत बढ़ जाती है।उदाहरण के लिए, रीज़निंग सिस्टम के प्रतिरोध में 1 किग्रा / सेमी 2 की वृद्धि हुई है, वाष्प टरबाइन की खपत में 0.3% की वृद्धि हुई है।रिहर्सट में भाप के प्रवाह प्रतिरोध को कम करने और थर्मल सिस्टम दक्षता में सुधार करने के लिए, रिहाइटर आमतौर पर छोटे द्रव्यमान प्रवाह दर को लागू करते हैं, लेकिन इस बीच यह रीहेटर्स की ट्यूब की दीवार की शीतलन की स्थिति के लिए बदतर बना देता है।इसलिए, रीहटिंग सिस्टम के डिजाइन को प्रवाह प्रतिरोध को कम करने के लिए सरल की आवश्यकता होती है।

पुन: गरम भाप का दबाव कम होता है, और इसका तापमान उच्च और विशिष्ट बड़ा होता है।सुपरहिट स्टीम की तुलना में इसका द्रव्यमान प्रवाह दर छोटा होता है, जबकि इसकी मात्रा प्रवाह दर सुपरहिटेड स्टीम (लगभग 4-5 बार) की तुलना में कहीं अधिक होती है।इसलिए, यह सुनिश्चित करने के लिए नहीं कि भाप प्रवाह दर बहुत तेज और प्रवाह प्रतिरोध बहुत बड़ा है, भाप के लिए प्रवाह मार्ग के क्रॉस सेक्शन क्षेत्र को बढ़ाना आवश्यक है।इसलिए, रीहाइटर बॉयलर के मध्य में, रिहर्स का प्रवाह मार्ग क्षेत्र हमेशा सुपरहिटर्स की तुलना में बड़ा होता है।संवहन रिहाइटर के लिए, आमतौर पर उनकी संरचनाएं बड़े व्यास के साथ ट्यूब और समानांतर में अधिक ट्यूबों के साथ सर्पिलीन पाइप बंडल बनाती हैं।

पुन: गरम भाप के लिए दबाव कम होता है, तापीय तापन छोटा होता है, यह थर्मल विचलन के प्रति बहुत संवेदनशील होता है।दूसरे शब्द में, समान ताप विचलन स्थितियों में, पुन: गरम भाप का आउटलेट तापमान अंतर सुपरहिटेड भाप से बड़ा होता है।

पुनर्नवीनीकरण भाप के आउटलेट भाप तापमान इनलेट भाप तापमान से प्रभावित होता है।यूनिट जनरेटर के लिए, निरंतर दबाव ऑपरेशन की स्थिति के तहत, लोड कम होने के साथ भाप टरबाइन उच्च दबाव सिलेंडर का निकास तापमान कम हो जाता है।इस समय रिहेटर्स के कम इनलेट स्टीम तापमान के कारण, इस प्रकार यह आउटलेट स्टीम टेम्प्रेचर को समान रूप से घटाता है।संवहन रिहाइटर के लिए, संवहन वाष्प तापमान की उनकी विशेषताएं अधिक महत्वपूर्ण हैं, और स्टीम तापमान समायोजन की उनकी श्रद्धांजलि सुपरहिटर्स की तुलना में बड़ी है।

जब बॉयलर चालू किया जाता है, या भट्ठी को रोक दिया जाता है, या सुरक्षा द्वार चालू होता है, तो रिहेटर्स में कोई भाप प्रवाह या छोटा प्रवाह नहीं होता है, जो संभवतः रिहाइटर को जला देता है।इस प्रकार, रिहैटर और सुपरहिटर्स के बीच एक उच्च और निम्न दबाव के बाईपास सिस्टम को स्थापित करने की आवश्यकता होती है, फिर जब बॉयलर चालू या बंद हो जाता है, या स्टीम टरबाइन अपना भार बहाता है, तो रिहाइटर को बाईपास डिवाइस से पर्याप्त कूलिंग स्टीम मिल सकती है।
