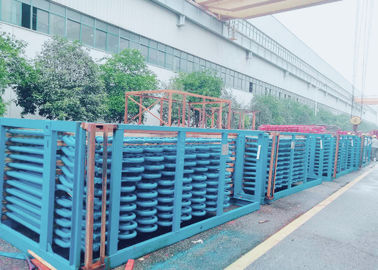

बॉयलरों के लिए ASME स्टैंडर्ड कार्बन स्टील बॉयलर सुपरहीटर ट्यूब कॉइल

पावर स्टेशन में बॉयलर सिस्टम के हीट एक्सचेंजर के लिए कार्बन स्टील सुपरहीटर ट्यूब कॉइल

विवरण

बड़े बिजलीघरों में बॉयलरों के लिए, सुपरहिटर्स और रीहेटर्स आवश्यक अंग हैं, बड़े विस्तार के लिए, उन्होंने बॉयलरों की सुरक्षा और अर्थव्यवस्था को प्रभावित किया है।सुपरहिटर्स हीटिंग सतहें होती हैं जो मुख्य भाप को गुनगुने तापमान से रेटेड सुपरहीटेड तापमान तक गर्म करती हैं, और रिहाइटर हीटिंग सतहें होती हैं जो भाप टरबाइन हाई प्रेशर सिलेंडर से एक निश्चित तापमान तक गर्म होती हैं। जब बॉयलर की लोडिंग जैसी परिस्थितियाँ होती हैं, कोयले के प्रकार बदलते हैं, यह सुनिश्चित करने के लिए उन्हें समायोजित करना है कि -10- + 5 डिग्री के स्तर पर आउटलेट का तापमान।

पावर स्टेशनों, बड़े थिएटरों और रिहाइटरों में बड़े बॉयलर के लिए कुल हीटिंग सतहों में एक बड़ा अनुपात होता है, उन्हें उन क्षेत्रों में व्यवस्थित किया जाना है जहां धूम्रपान उच्च तापमान के साथ है।पावर स्टेशनों में थर्मल सर्कुलेशन की दक्षता में सुधार करने के लिए, मूल मापदंडों च भाप को धीरे-धीरे सुधारने की आवश्यकता है, भाप के दबाव में वृद्धि से सुपरहिटेड भाप के लिए तापमान में वृद्धि की आवश्यकता होती है, या भाप टरबाइन के बड़े चरण की आर्द्रता की नमी होगी बहुत अधिक है, जो इसकी सुरक्षा को प्रभावित करेगा।इस प्रकार, सुपरहिटर्स और रिहैटरों के माध्यम से बहने वाली भाप उच्च तापमान वाली भाप होती है, उनका हीट ट्रांसफर प्रदर्शन काफी खराब होता है, जो यह निर्धारित करता है कि सुपरहिटर्स और रिहैटरों की ट्यूब दीवार का तापमान अधिक है।

सुपरहिटर्स और रीहेट्स की कार्य विशेषताएं:

थर्मल दक्षता में सुधार करने के लिए, सुपरहिट दबाव से सुपरक्रिटिकल और सुपरक्रिटिकल दबाव तक सुपरहिट स्टीम का दबाव बढ़ाया गया है।लेकिन धातु के प्रदर्शन से सीमित होकर, सुपरहिटर्स और रीहीट्स का भाप तापमान 540-555 डिग्री के भीतर रखा जाता है।

क्योंकि सुपरहिटर्स और रिहैटरों की नलियों के माध्यम से जो प्रवाह होता है, वे उच्च तापमान वाली भाप होते हैं, ट्यूब की दीवार से भाप तक का संवहन ताप रिलीज ट्रांसफर गुणांक काफी छोटा होता है, और हीट ट्रांसफर का प्रदर्शन खराब होता है, ट्यूब की दीवार पर भाप की शीतलन क्षमता कम होती है।इस बीच, गर्मी हस्तांतरण के उचित तापमान अंतर को सुनिश्चित करने के लिए, आमतौर पर सुपरहिटर्स और रिहैटर उन क्षेत्रों में रखे जाते हैं जहां धूम्रपान का तापमान अधिक होता है, और उनकी ट्यूब की दीवार का कार्य तापमान अधिक होता है, इस प्रकार सुपरहिटर्स और रिहाइटरों का काम करने का वातावरण काफी खराब होता है।विशेष रूप से रिहर्सट के लिए, रिहैस्टेड स्टीम प्रेशर कम होता है, और ट्यूब को ठंडा करने की उनकी क्षमता बदतर होती है, इस प्रकार यह सुनिश्चित करने के लिए कि लंबे समय तक ट्यूब धातु कैसे सुरक्षित रह सकती है, सुपरहिटर्स और रिहाइटरों के डिजाइन और संचालन के लिए एक महत्वपूर्ण मुद्दा है।डायग्राम 4-1 बॉयलर में उपयोग की जाने वाली सामान्य धातु के लिए स्वीकार्य तापमान की ऊपरी सीमा को सूचीबद्ध करता है।उच्च स्तर के मिश्र धातु इस्पात के उपयोग से बचने के लिए, जब सुपरहिटर्स और रिहाइटरों के डिजाइन की बात आती है, तो प्रयुक्त ट्यूब धातु काम करते समय तापमान सीमा के लगभग करीब होती है।इस बार, अगर 10-20 डिग्री के तापमान में वृद्धि हुई है, जो स्वीकार्य तनाव को बहुत कम कर देता है।इसलिए, नीचे दिए गए पहलुओं में सुपरहिटर्स और रीहैटर्स के डिज़ाइन और चलने के लिए ध्यान दिया जाना चाहिए:

1. सुनिश्चित करें कि स्टीम तापमान स्थिर है जब चल रहा है।माना जाता है कि भाप तापमान की भिन्नता + 5-10 डिग्री से अधिक नहीं है;

2. सुपरहाइटर और रिहैटर के लिए तापमान को समायोजित करने के लिए विश्वसनीय तरीके की आवश्यकता होती है, जब रेटेड स्टीम तापमान बनाए रखने के लिए ऑपरेशन की स्थिति कुछ बदल जाती है।

3. समानांतर ट्यूबों के बीच थर्मल विचलन को कम करने के लिए।
