| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | 50 ~ 100 दिन |
| भुगतान विधि: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति क्षमता: | 400 टन प्रति माह |

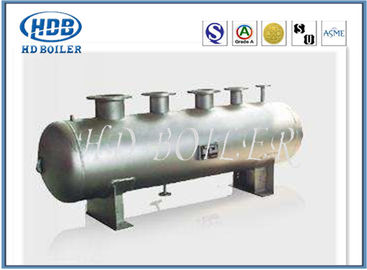

उच्च दबाव बॉयलर भाप ड्रम हीट एक्सचेंजर पानी ट्यूब ASME प्रमाणन के साथ
ध्यान
बॉयलर स्टीम ड्रम का जल स्तर माप और नियंत्रण दोनों के लिए सबसे महत्वपूर्ण पावर प्लांट मापदंडों में से एक है।बॉयलर के सुरक्षित संचालन के लिए बॉयलर में उचित जल स्तर का नियंत्रण महत्वपूर्ण है।यदि स्तर बहुत कम है, तो बॉयलर ट्यूब को अधिक गरम करके क्षतिग्रस्त हो जाएगा।यदि स्तर बहुत अधिक है, तो भाप सेपरेटर ठीक से काम नहीं करेगा, तापमान नियंत्रण मुश्किल होगा, और सुपरहीटर ट्यूब और टरबाइन नमी या जल उपचार रासायनिक कैरीओवर द्वारा क्षतिग्रस्त हो सकते हैं।
विवरण
1. एक स्टीम ड्रम एक स्टीम बॉयलर का दबाव कक्ष होता है जो स्टीम बॉयलर संचार प्रणाली के ऊपरी छोर पर स्थित होता है।
2. यह पानी के नलियों के ऊपरी सिरे पर पानी / भाप का भंडार है।
3. भाप ड्रम पानी की ट्यूबों में उत्पन्न भाप को संग्रहीत करता है और भाप / पानी के मिश्रण के लिए चरण-विभाजक के रूप में कार्य करता है।
4. भाप को पानी से अलग किया जाता है और फिर वहां बनाए गए जल स्तर से ऊपर की स्थिति में छुट्टी दे दी जाती है।
सामान
| 1 | एक बॉयलर सिस्टम में मुख्य घटक बॉयलर फीडवाटर हीटर, डीटरेटर, बॉयलर, फीड पंप, इकोनॉइज़र, बॉयलर, सुपरहीटर, एटेम्परेटर, स्टीम सिस्टम, कंडेनसर और कंडेनसेट पंप हैं। |
| २ | इसके अलावा पानी और भाप के प्रवाह, ईंधन के प्रवाह, एयरफ्लो और रासायनिक उपचार परिवर्धन की निगरानी के लिए नियंत्रण के सेट हैं। |
वाष्प-जल पृथक्करण विवरण
| 1 | प्राथमिक भाप-जल पृथक्करण पानी से लगभग सभी भाप को निकालता है ताकि ड्रम के नीचे से आउटलेट कनेक्शन (डाउनकोमर) के माध्यम से गर्म ट्यूबों की ओर बहुत कम भाप को फिर से इकट्ठा किया जाए। |
| २ | माध्यमिक पृथक्करण पर, अंतिम पानी की छोटी बूंद को हटाने के लिए भाप को विभाजक या स्क्रबर तत्वों (आमतौर पर बारीकी से नालीदार समानांतर प्लेटों) के एक माध्यमिक चरण के माध्यम से पारित किया जाता है।भाप को विभिन्न बंदरगाहों के माध्यम से समाप्त किया जाता है। |
डिटेल्स
स्टीम ड्रम पानी-ट्यूब बॉयलर की एक मानक विशेषता है।यह पानी के नलियों के ऊपरी सिरे पर पानी / भाप का भंडार है।ड्रम पानी की ट्यूबों में उत्पन्न भाप को संग्रहीत करता है और भाप / पानी के मिश्रण के लिए एक चरण-विभाजक के रूप में कार्य करता है।गर्म और ठंडे पानी के बीच घनत्व में अंतर "हॉट्टर" -वाटर / और संतृप्त-भाप को भाप-ड्रम में जमा करने में मदद करता है।
कार्य प्रगति पर
1. अलग भाप ड्रम के शीर्ष भाग से निकाला जाता है और प्रक्रिया के लिए वितरित किया जाता है।
2. संतृप्त भाप के आगे हीटिंग सामान्य रूप से भाप टरबाइन को चलाने के लिए इस्तेमाल किया जाने वाला सुपरहिट स्टीम बना देगा।
3. संतृप्त भाप ड्रम के शीर्ष से खींची जाती है और भट्ठी में एक सुपरहीटर के माध्यम से फिर से प्रवेश करती है।4. भाप और पानी का मिश्रण रिसर ट्यूबों के माध्यम से भाप ड्रम में प्रवेश करता है, ड्रम इंटर्नल्स जिसमें डिमिस्टर शामिल होता है, सूखी भाप का उत्पादन करने वाली भाप से पानी की बूंदों को अलग करता है।
5. स्टीम ड्रम के तल पर संतृप्त पानी नीचे की ओर पाइप के माध्यम से बहता है।
