उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD Boiler |
मॉडल संख्या: | सुपरहीटर और रेहटर |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
पैकेजिंग विवरण: | निर्यात के लिए समुद्र योग्य पैकिंग |
प्रसव के समय: | 40 दिन |
प्रमाणन: | ISO, SGS. ASME | उत्पाद का नाम: | सुपर हीटर |
---|---|---|---|
ईंधन: | दलहन का कोयला | आवेदन: | बॉयलर मेंटेनर, बॉयलर पाइप, ताप तत्व |
प्रकार: | प्राकृतिक परिसंचरण, बॉयलर ट्यूब, ताप तत्व | संरचना: | पानी की नाली |
हाई लाइट: | संवहन सुपरहाइटर,पावर प्लांट में पुनरावर्तक |

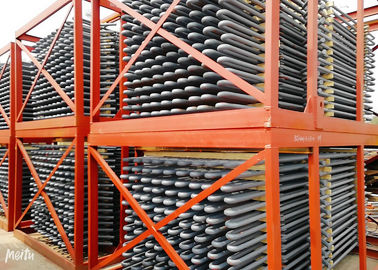

प्राकृतिक सर्कुलेशन के साथ पल्वीरीकृत कोयला बॉयलरों के लिए मिश्र धातु इस्पात सुपरहीटर और रेहटर
विवरण
सामान्य तौर पर, उच्च दबाव वाले सुपरहीटर में गरम की जाने वाली भाप को सुपरहीट वाष्प कहा जाता है, रिहाइटर द्वारा गर्म की गई भाप को रिहैस्टेड वाष्प कहा जाता है।पुनर्नवीनीकरण भाप का पैरामीटर थर्मल परिसंचरण की अर्थव्यवस्था से संबंधित है।आम तौर पर, रिहाइड स्टीम का दबाव सुपरहिट स्टीम के लगभग पाँचवें हिस्से पर होता है, और पूर्व का तापमान लगभग बाद के तापमान जैसा ही होता है।उदाहरण के लिए, 125MW, 400t / h के साथ बॉयलर के लिए हमारे देश में, सुपरहीटेड स्टीम के लिए परमिशन 133.7Mpa और 555 डिग्री है;इनहेल्ड स्टीम का इनलेट और आउटलेट दबाव 2.5 / 2.35MPa है, उनका तापमान भी 555 डिग्री है।
200MW, 670t / h के साथ बॉयलर के लिए, सुपरहिटेड स्टीम का पैरामीटर 13.7MPa, 540 डिग्री है;इनलेट और आउटलेट दबाव 2.7 / 2.5Mpa हैं, और तापमान भी 540 डिग्री है।300MW, 600MW, सुपरहिटेड स्टीम पैरामीटर के साथ उप-दबाव नियंत्रण परिसंचरण बॉयलर के लिए 18.27Mpa, 540 डिग्री है;इनलेट और आउटलेट दबाव 3.83 / 3.63MPa हैं, तापमान भी 540 dgrees है।स्टीम रीहिटिंग प्रणाली के अनुप्रयोग से बिजली स्टेशनों के लिए थर्मल अर्थव्यवस्था में 4-5% की वृद्धि हो सकती है।हमारे देश में, 125MW से अधिक की क्षमता वाली इकाइयाँ सभी एक समय मध्य रिहीटिंग सिस्टम को लागू करती हैं, और विदेशों में, उच्च मापदंडों के साथ कुछ इकाइयों के लिए दो बार मध्य रीहेटिंग सिस्टम लागू होते हैं।
सिद्धांत
• सुपरहीटर का सिद्धांत बॉयलर के स्टीम जेनरेटिंग ट्यूब के समान है।
• उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर तैरती हैं और भाप के तापमान को बढ़ाती हैं, जो कि सुपर गैस और गैस के वेग को छोड़ते हुए बाहर निकलने वाले गैस तापमान पर निर्भर करता है।
आवेदन
संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
सुपरहाइटर क्षमता पावर जनरेशन बढ़ाने के लिए अपग्रेड करता है
हमें आवश्यक तकनीकी डेटा, जैसे स्टीम क्षमता, प्रिज़र्व, आवश्यक तापमान आदि भेजें। हम तदनुसार डिजाइन करेंगे।
सुपरहिटर्स और रीहैटर्स के कार्य:
सुपरहिटर्स और रिहाइटर हीटिंग सतहों के लिए महत्वपूर्ण भाग हैं, जिनका उपयोग भाप के तापमान को बढ़ाने के लिए किया जाता है, जिसका उद्देश्य स्टीम थैलेपी को बेहतर बनाना और पावर स्टेशन के लिए थर्मल परिसंचरण दक्षता को बढ़ाना है।
सुपरहीटर्स एक निश्चित टेंपरेचर के साथ सरहेटेड स्टीम को सुपरहीटेड स्टीम को गर्म करने का काम करते हैं।जब बॉयलर लोड या अन्य कामकाजी परिस्थितियों में परिवर्तन होता है, तो यह सुनिश्चित करना आवश्यक है कि सुपरहिट स्टीम तापमान सामान्य हो, और तापमान भिन्नता की स्वीकार्य सीमा के भीतर।
पावर स्टेशन में थर्मल परिसंचरण से, दबाव और तापमान के मूल पैरामीटर अधिक होते हैं, परिसंचरण की थर्मल दक्षता बेहतर होती है, या इसकी सुरक्षा को प्रभावित करते हुए भाप टरबाइन रियर की आर्द्रता बहुत अधिक होती है।जबकि सुपरहीर स्टीम तापमान धातु सामग्री द्वारा सीमित है, वर्तमान में, धातु सामग्री की सीमा के कारण, अधिकांश पावर स्टेशन बॉयलरों के लिए सुपरहीटेड तापमान अभी भी 540-555 dgrees की सीमा के भीतर है, और भाप टरबाइन के ब्लेड की नमी से बचने के लिए रियर बहुत बड़ा है, इस प्रकार मध्य रीहिटिंग सिस्टम लागू किया जाता है।
रीहेटर्स के कार्य भाप टरबाइन के उच्च दबाव सिलेंडर को गर्म करने के लिए गर्म होते हैं, जो गर्म तापमान के बराबर या बराबर होता है, और फिर उन्हें मध्य दबाव सिलेंडर और कम दबाव में विस्तार करने के लिए भेजते हैं और भाप टरबाइन के धब्बा के सूखने को बढ़ाने के लिए काम करते हैं। पीछे।आमतौर पर, रिहाइडेड स्टीम का दबाव सुपरहिट स्टीम का पांचवां हिस्सा होता है।रीहिटिंग सिस्टम के आवेदन से बिजली स्टेशनों के लिए थर्मल दक्षता में 4-5% की वृद्धि हो सकती है।
अब तक हमारे देश में, 125mw से अधिक क्षमता वाली इकाइयाँ एक समय मध्य रीहिटिंग प्रणाली को लागू करती हैं।दोहराई जाने वाली गर्मी फिर से परिसंचरण की थर्मल दक्षता को 2% तक बढ़ा सकती है, लेकिन प्रणाली बहुत जटिल है, यह राष्ट्रीय इकाइयों के लिए लागू नहीं है, लेकिन विदेशों में बड़े बॉयलरों के लिए यह आम है।
मतभेद
प्रकार |
लाभ |
नुकसान |
सहायक विधि |
पेंडेंट प्रकार |
1. संरचनात्मक समर्थन की पुष्टि करें |
1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता होती है। |
ऊपर से समर्थित |
उलटा-टाइप |
1. संघनित भाप की जल निकासी |
1. संरचनात्मक कठोरता में कमी, विशेष रूप से उच्च गति गैस प्रवाह में |
नीचे से समर्थित |
क्षैतिज-प्रकार |
1. उचित जल निकासी 2. अच्छा संरचनात्मक कठोरता। |
1. वे प्रत्यक्ष रूप से फ्लैम नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से हैं |
आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित है। |
