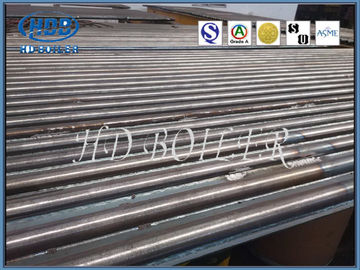

पिन के साथ टिकाऊ आईएसओ प्रमाणन बॉयलर मेम्ब्रेन वॉल ट्यूब फर्नेस पैनल
उत्पाद विवरण
| रंग: | स्वनिर्धारित | आवेदन: | बायलर |
|---|---|---|---|
| आकार: | रिवाज | सतह: | sanding / उभार |
| प्रमाणन: | ISO900/CE/SGS,ASTM | बंदरगाह: | शंघाई |
| शर्त: | नया | ||
| प्रमुखता देना |
बॉयलर पानी की दीवार पैनल,बॉयलर पानी की दीवार ट्यूब |
||
उत्पाद का वर्णन
पिन के साथ आईएसओ प्रमाणन बॉयलर झिल्ली दीवार ट्यूब भट्ठी पैनल
बॉयलर मेम्ब्रेन वाल जानकारी
पानी की दीवार जब मूल डिजाइन, उद्देश्य गर्म नहीं होता है, लेकिन एक स्टोव या भट्ठी के शीतलन कक्ष में उच्च तापमान की क्षति से बाद में प्रभावित नहीं होता है, इसकी अच्छी गर्मी विनिमय समारोह के कारण, धीरे-धीरे ड्रम बन जाते हैं मुख्य हीटिंग बॉयलर भागों बिछाने भट्ठी की भीतरी दीवार पर कई समानांतर ट्यूब बाष्पीकरणीय ताप की सतह की पानी की दीवार की भूमिका होती है जो भाप या गर्म पानी का उत्पादन करने के लिए ट्यूब में गैस की ऊष्मा विकिरण, भट्ठी में उच्च तापमान लौ को अवशोषित या भट्ठी का तापमान कम करती है। दीवार, भट्ठी दीवार में बड़ी क्षमता बॉयलर भट्ठी लौ तापमान बहुत अधिक है, बड़े बायलर में गर्मी विकिरण की तीव्रता 40 ~ 50% या अधिक पानी की दीवार द्वारा अवशोषित गर्मी कुछ छोटी क्षमता बॉयलरों के अपवाद के साथ, आधुनिक पानी बॉयलर सभी पानी की दीवार का उपयोग मुख्य बाष्पीकरणीय ताप सतह के रूप में करते हैं
| नाम | झिल्ली पानी पैनल |
| सामग्री | कार्बन स्टील, मिश्र धातु इस्पात,आदि। |
| ट्यूब का आकार | Φ38 - 76 मिमी, अनुकूलन |
| मानक | आईएसओ, एएसएमई |
| नमूना | जड़ा हुआ |
| आयाम | अनुकूलन |
| निर्माण प्रक्रिया | सामग्री → भूल गया → हॉट / कोल्ड-रोलिंग → हीट ट्रीटमेंट (सामान्य करने वाला + तड़का) → निरीक्षण →चमकाने→ट्यूब संयुक्त वेल्डिंग →सभा →वेल्डिंग → निरीक्षण → हीट ट्रीटमेंट →हाइड्रोलिक दबाव परीक्षण→चित्र→ पैकेजिंग |
| स्थापना स्थान | बॉयलर दहन कक्ष के आसपास |
वर्गीकृत
नंगे ट्यूब प्रकार की पानी की दीवार
बेयर ट्यूब वाटर वॉल सामान्य बॉयलर स्टील ट्यूब से बना होता है। छोटे और मध्यम क्षमता के बॉयलरों में इसका उपयोग किया जाता है। पानी की दीवार की जकड़न को पाइप के रिक्ति के अनुपात से बाहरी व्यास d (s / d) तक मापा जाता है। बॉयलर की क्षमता। छोटा, s / d बड़ा है (1.5 ~ 2), धातु का उपयोग दर अधिक है, भट्ठी की दीवार का संरक्षण प्रदर्शन खराब है, अक्सर फायरब्रिक भारी भट्टी की दीवार का उपयोग करते हैं। बॉयलर की क्षमता में वृद्धि, एस / डी कम हो जाती है (1.1) ~ 1.2), धातु का उपयोग कम है, हल्की भट्टी की दीवार का उपयोग किया जा सकता है। जब s / d <1.1, ट्यूब दीवार का उपयोग किया जा सकता है। प्रकाश ट्यूब जल-ठंडा दीवार निर्माण प्रक्रिया सरल है, बड़े यांत्रिक उपकरणों की आवश्यकता नहीं है, लेकिन बॉयलर सीलिंग खराब है, भट्ठी की दीवार संरचना जटिल है और निर्माण करना मुश्किल है, समर्थन क्रेन संरचना अधिक जटिल है, स्थापना को अभी भी थर्मल विस्तार की समस्या पर पूरा ध्यान देने की आवश्यकता है।
झिल्ली प्रकार की पानी की दीवार
फिल्म - प्रकार की पानी की दीवार एक हवा है - वेल्डेड पाइप और पंखों से बना तंग ढांचा। भट्ठी में कम हवा के रिसाव के लाभ। ट्यूब संरचना का उपयोग स्टील संरचना के लोड को कम करने और बॉयलर की लागत को कम करने के लिए किया जा सकता है। यह सुविधाजनक है। निलंबन संरचना को अपनाने और थर्मल विस्तार प्रणाली में सुधार। बड़े पैमाने पर यंत्रीकृत उत्पादन, उच्च विधानसभा दर के लिए उपयुक्त; छोटी गर्मी भंडारण क्षमता, प्रारंभ को छोटा और समय को रोकें। नुकसान यह है कि विनिर्माण प्रक्रिया अधिक जटिल है।बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर झिल्ली पानी की दीवार को गोद ले।
विभिन्न विनिर्माण प्रक्रिया के अनुसार, झिल्ली पानी की दीवार को तीन प्रकारों में विभाजित किया जाता है (आकृति 1 देखें): (1) वेल्डिंग की रोलिंग फिन ट्यूब पंक्ति के साथ, वेल्डिंग कार्य, लेकिन फिन ट्यूब महंगा है। (2) लाइट ट्यूब प्लस फिन (। वेल्डिंग की एक पंक्ति में फ्लैट स्टील), कम सामग्री लागत, विभिन्न प्रकार की पिच की आवश्यकताओं को पूरा करने के लिए आसान है, लेकिन फ्लैट स्टील सटीक आवश्यकताओं, परिष्करण उपकरण की आवश्यकता है। (3) प्रकाश ट्यूब फ्यूजन वेल्डिंग, वेल्डिंग तार संलयन भरने के गठन द्वारा ट्यूब फिन। , छोटे पिच स्क्रीन के साथ ट्यूब के लिए उपयोग किया जाता है। झिल्ली पानी की दीवार की इंटरचेज पिच बॉयलर के दबाव, भट्ठी गर्मी लोड और अन्य कारकों से संबंधित है, आमतौर पर s / d 1.2 ~ 1.5 है।
झिल्ली पानी की दीवार के लाभ
(1) भट्ठी की दीवार की जकड़न सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।
(2) दहन कक्ष में पूर्ण जल शीतलन का एहसास करें, जो बढ़ाया दहन की परिस्थिति में कोकिंग को रोकने के लिए अनुकूल है।
(3) छोटे गर्मी भंडारण क्षमता, दहन कक्ष के तेजी से हीटिंग, तेजी से ठंडा, बॉयलर शुरू करने और ठंडा समय को रोकने के लिए छोटा कर सकते हैं।
(4) ट्यूब कोटिंग भट्ठी की दीवार के उपयोग के लिए उपयुक्त है, इस प्रकार बॉयलर फ्रेम के भार को कम करने के लिए, लटका आसान है।
(5) प्रकाश ट्यूब की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।
(6) बॉयलर भागों के पूर्व-संयोजन की डिग्री में सुधार, सुविधाजनक और स्थापना कार्य को कम करना।
कंपनी प्रोफाइल
हुआ दांग बॉयलर कं, लिमिटेड एक उच्च तकनीक बॉयलर निर्माण में विशेषज्ञता उद्यम है।1985 के दशक की शुरुआत में, दो विनिर्माण आधार हैं, इस कंपनी में 400,000 ,000 शामिल हैं जिनकी अचल संपत्ति 110,000,000 अमरीकी डालर है।150 तकनीशियनों और 600 कोडित वेल्डर सहित 1100 कर्मचारी हैं।हुआ डोंग चीनी जनरल एडमिनिस्ट्रेशन ऑफ़ क्वालिटी सुपरविजन, इंस्पेक्शन और क्वारंटाइन द्वारा जारी ग्रेड ए बॉयलर और ग्रेड ए 1 और ए 2 दबाव वाहिकाओं के लिए विनिर्माण लाइसेंस रखता है;यह अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स द्वारा जारी "एस" और "यू" "एनबी" टिकटों को भी रखता है;इस बीच, इस कंपनी ने ISO9001, SO3834, EN12952 गुणवत्ता प्रबंधन प्रणाली का प्रमाणीकरण पारित किया है।
