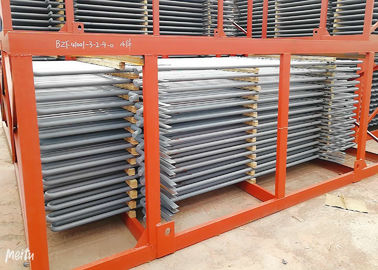

स्टील प्लेटेन सुपरहाइटर कॉइल हीटिंग तत्वों के लिए पुलवराइज़्ड बॉयलर
उत्पाद विवरण
| उत्पाद का नाम: | सुपरहीटर ट्यूब | प्रमाणन: | ISO, SGS. ASME |
|---|---|---|---|
| ईंधन: | दलहन का कोयला | आवेदन: | बॉयलर मेंटेनर, बॉयलर पाइप, ताप तत्व |
| प्रकार: | प्राकृतिक परिसंचरण, बॉयलर ट्यूब, ताप तत्व | संरचना: | पानी की नाली |
| प्रमुखता देना |
Pulverized बॉयलर प्लैटन सुपरहीटर,स्टील प्लेटेन सुपरहीटर,Pulverized बॉयलर सुपरहीटर कॉइल |
||
उत्पाद का वर्णन
चूर्णित कोयला बॉयलरों के लिए पेंटिंग के साथ कार्बन स्टील सुपरहीटर और रिहीटर
विवरण
सामान्य तौर पर, उच्च दाब सुपरहीटर में गर्म की गई भाप को सुपरहीटेड वाष्प कहा जाता है, रीहीटर द्वारा गर्म की गई भाप को फिर से गरम किया गया वाष्प कहा जाता है।दोबारा गर्म की गई भाप का पैरामीटर थर्मल सर्कुलेशन की मितव्ययिता से संबंधित है।आम तौर पर, फिर से गरम भाप का दबाव सुपरहिटेड भाप के दबाव का लगभग पांचवां हिस्सा होता है, और पूर्व का तापमान लगभग बाद के तापमान के समान होता है।उदाहरण के लिए, हमारे देश में 125MW, 400t/h के साथ बॉयलर के लिए, सुपरहीटेड स्टीम के लिए परममीटर 133.7Mpa और 555 डिग्री है;दोबारा गरम की गई भाप का इनलेट और आउटलेट दबाव 2.5/2.35MPa है, उनका तापमान भी 555 डिग्री है।200MW, 670t/h वाले बॉयलरों के लिए, सुपरहीटेड स्टीम का पैरामीटर 13.7MPa, 540 डिग्री है;इनलेट और आउटलेट दबाव 2.7/2.5Mpa हैं, और तापमान भी 540 डिग्री है।300MW, 600MW के साथ सबक्रिटिकल प्रेशर कंट्रोल सर्कुलेशन बॉयलरों के लिए, सुपरहीटेड स्टीम पैरामीटर 18.27Mpa, 540 डिग्री है;इनलेट और आउटलेट दबाव 3.83/3.63MPa हैं, तापमान भी 540 डिग्री है।स्टीम रीहीटिंग सिस्टम का उपयोग बिजली स्टेशनों के लिए थर्मल अर्थव्यवस्था को 4-5% तक बढ़ा सकता है।हमारे देश में, 125MW से अधिक क्षमता वाली इकाइयाँ सभी एक बार मध्य रीहीटिंग सिस्टम लागू करती हैं, और विदेशों में, उच्च मापदंडों वाली कुछ इकाइयों के लिए दो गुना मध्यम रीहीटिंग सिस्टम लागू होते हैं।
सुपरहीटर्स और रीहीटर्स के कार्य और विशेषताएं
सुपरहीटर्स और रीहीटर्स के कार्य:
सुपरहीटर और रिहीटर्स हीटिंग सतहों के लिए महत्वपूर्ण भाग हैं, जिनका उपयोग भाप के तापमान को बढ़ाने के लिए किया जाता है, जिसका उद्देश्य स्टीम एन्थैल्पी में सुधार करना और पावर स्टेशन के लिए थर्मल सर्कुलेशन दक्षता को बढ़ाना है।
सुपरहीटर एक निश्चित टेम्परेचर के साथ सुपरहीटेड स्टीम को सुपरहीटेड स्टीम में गर्म करने का काम करते हैं।जब बॉयलर लोड या अन्य काम करने की स्थिति बदलती है, तो यह सुनिश्चित करना आवश्यक है कि सुपरहिटेड स्टीम तापमान सामान्य हो, और तापमान भिन्नता की स्वीकार्य सीमा के भीतर हो।
पावर स्टेशन में थर्मल सर्कुलेशन से, दबाव और तापमान के मूल पैरामीटर अधिक होते हैं, सर्कुलेशन की थर्मल दक्षता बेहतर होती है, या स्टीम टर्बाइन रियर की स्टीम ह्यूमिडिटी बहुत अधिक होती है, जिससे इसकी सुरक्षा प्रभावित होती है।जबकि सुपरहीयर स्टीम तापमान धातु सामग्री द्वारा सीमित है, वर्तमान में, धातु सामग्री की सीमा के कारण, अधिकांश पावर स्टेशन बॉयलरों के लिए सुपरहीटेड तापमान अभी भी 540-555 डिग्री की सीमा के भीतर है, और स्टीम टर्बाइन के ब्लेड की भाप नमी से बचने के लिए पिछला बहुत बड़ा है, इस प्रकार मध्य रीहीटिंग सिस्टम लागू होता है।
रीहीटर्स के कार्य भाप टरबाइन के उच्च दबाव वाले सिलेंडर के निकास को गर्म तापमान पर गर्म करना है जो कि सुपरहिटेड तापमान के करीब या बराबर है, और फिर उन्हें मध्यम दबाव सिलेंडर और कम दबाव के विस्तार के लिए भेजें और भाप टरबाइन के स्थान की सूखापन बढ़ाने के लिए काम करें। पीछे।आमतौर पर, दोबारा गर्म की गई भाप का दबाव सुपरहिटेड भाप के दबाव का पांचवां हिस्सा होता है।रीहीटिंग सिस्टम के उपयोग से बिजली स्टेशनों की तापीय क्षमता 4-5% तक बढ़ सकती है।
अब तक हमारे देश में, 125mw से अधिक क्षमता वाली सभी इकाइयां एक बार मध्यम रीहीटिंग सिस्टम लागू करती हैं।डबल रीहीटिंग फिर से परिसंचरण की तापीय क्षमता को 2% बढ़ा सकती है, लेकिन प्रणाली बहुत जटिल है, यह राष्ट्रीय इकाइयों के लिए लागू नहीं है, लेकिन विदेशों में बड़े बॉयलरों के लिए यह आम है।
सिद्धांत
• सुपरहीटर का सिद्धांत बॉयलर की भाप उत्पन्न करने वाली नलियों के समान है।
• उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर बह जाती हैं और भाप का तापमान बढ़ा देती हैं जिसका परिमाण सुपरहीटर और गैस के वेग को छोड़कर निकास गैस के तापमान पर निर्भर करता है।
आवेदन
संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता उन्नयन
हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान इत्यादि। हम तदनुसार डिजाइन करेंगे।
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1.फर्म संरचनात्मक समर्थन | 1. संघनित भाप द्वारा प्रवाह में रुकावट 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है। | ऊपर से समर्थित |
| उलटा-प्रकार | 1. संघनित भाप का उचित जल निकासी | 1. संरचनात्मक कठोरता की कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज -प्रकार |
1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
1. वे सीधे ज्वाला को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहनी प्रकार से हैं | आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होता है। |
उत्पाद हाइलाइट्स
