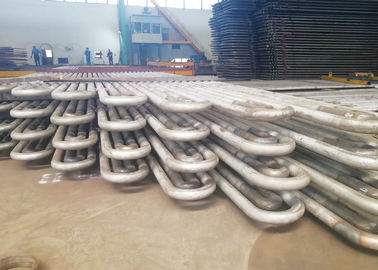

कार्बन स्टील उच्च तापमान सुपरहीटर बॉयलर सीएफबी बॉयलर के लिए स्पेयर पार्ट्स
उत्पाद विवरण
| सामग्री: | कार्बन स्टील | नाम: | सुपरहीटर ट्यूब |
|---|---|---|---|
| प्रमाणन: | ISO, SGS, ASME, EN | बॉयलर का ईंधन: | कोयला आधारित |
| प्रमुखता देना |
बायलर में सुपरहाइटर,पावर प्लांट में रिहाइटर |
||
उत्पाद का वर्णन
कार्बन स्टील उच्च तापमान सुपरहीटर बॉयलर सीएफबी बॉयलर के लिए स्पेयर पार्ट्स
विवरण
सामान्य तौर पर, उच्च दबाव वाले सुपरहीटर में गरम की जाने वाली भाप को सुपरहीट वाष्प कहा जाता है, रिहाइटर द्वारा गर्म की गई भाप को रिहैस्टेड वाष्प कहा जाता है।पुनर्नवीनीकरण भाप का पैरामीटर थर्मल परिसंचरण की अर्थव्यवस्था से संबंधित है।आम तौर पर, रिहाइड स्टीम का दबाव सुपरहिट स्टीम के लगभग पाँचवें हिस्से पर होता है, और पूर्व का तापमान लगभग बाद के तापमान जैसा ही होता है।उदाहरण के लिए, 125MW, 400t / h के साथ बॉयलर के लिए हमारे देश में, सुपरहीटेड स्टीम के लिए परमिशन 133.7Mpa और 555 डिग्री है;इनहेल्ड स्टीम का इनलेट और आउटलेट दबाव 2.5 / 2.35MPa है, उनका तापमान भी 555 डिग्री है।200MW, 670t / h के साथ बॉयलर के लिए, सुपरहिटेड स्टीम का पैरामीटर 13.7MPa, 540 डिग्री है;इनलेट और आउटलेट दबाव 2.7 / 2.5Mpa हैं, और तापमान भी 540 डिग्री है।300MW, 600MW, सुपरहिटेड स्टीम पैरामीटर के साथ उप-दबाव नियंत्रण परिसंचरण बॉयलर के लिए 18.27Mpa, 540 डिग्री है;इनलेट और आउटलेट दबाव 3.83 / 3.63MPa हैं, तापमान भी 540 dgrees है।स्टीम रीहिटिंग प्रणाली के अनुप्रयोग से बिजली स्टेशनों के लिए थर्मल अर्थव्यवस्था में 4-5% की वृद्धि हो सकती है।हमारे देश में, 125MW से अधिक क्षमता वाली इकाइयाँ सभी एक समय के मध्य रिहीटिंग सिस्टम को लागू करती हैं, और विदेशों में, दो बार के बीच की रीहिटिंग सिस्टम उच्चतर मापदंडों वाली कुछ इकाइयों के लिए लागू होती हैं।
आधुनिक बॉयलरों में, काम करने वाले तरल पदार्थ के लिए सुपरहीटर्स और रीहेटर्स की गर्मी अवशोषण खपत कुल गर्मी अवशोषण के आधे से अधिक है, इस प्रकार बॉयलरों की कुल हीटिंग सतहों में सुपरहिटर्स और रीहेटर्स की हीटिंग सतहें एक बड़े अनुपात में होती हैं, और उन्हें रखा जाना चाहिए। उन क्षेत्रों में जहां धूम्रपान का तापमान अधिक है, सभी ताप सतहों के बीच काम करने की स्थिति सबसे खराब है। हीटिंग सतहों की दीवार की दीवार का तापमान अधिकतम के करीब है।स्टील का स्वीकार्य तापमान, इसलिए सुपरहिटर्स और रिहाइटरों की एक उचित डिजाइन व्यवस्था, जबकि बॉयलर के लिए अर्थव्यवस्था और विश्वसनीयता के लिए बहुत मायने रखती है।जब यह उनके डिजाइन की बात आती है, तो सुपरहीटर और रिहाइटर की सुरक्षा और विश्वसनीयता के आश्वासन के आधार पर, धातु की खपत को सबसे अच्छे रूप से बचाने के लिए, विशेष रूप से मिश्र धातु इस्पात के उपयोग को बचाने के लिए यह बहुत आवश्यक है।
बड़े बिजलीघरों में बॉयलरों के लिए, सुपरहेटर्स और रीहेटर्स आवश्यक अंग हैं, एक बड़े विस्तार के लिए, उन्होंने बॉयलरों की सुरक्षा और अर्थव्यवस्था को प्रभावित किया है।सुपरहिटर्स हीटिंग सतहें होती हैं जो मुख्य भाप को गुनगुने तापमान से रेटेड सुपरहीटेड तापमान तक गर्म करती हैं, और रिहाइटर हीटिंग सतहें होती हैं जो भाप टरबाइन हाई प्रेशर सिलेंडर से एक निश्चित तापमान तक गर्म होती हैं। जब बॉयलर की लोडिंग जैसी परिस्थितियाँ होती हैं, कोयले के प्रकार बदलते हैं, यह सुनिश्चित करने के लिए उन्हें समायोजित करना है कि -10- + 5 डिग्री के स्तर पर आउटलेट का तापमान।
पावर स्टेशनों, बड़े थिएटरों और रिहाइटरों में बड़े बॉयलर के लिए कुल हीटिंग सतहों में एक बड़ा अनुपात होता है, उन्हें उन क्षेत्रों में व्यवस्थित किया जाना है जहां धूम्रपान उच्च तापमान के साथ है।पावर स्टेशनों में थर्मल सर्कुलेशन की दक्षता में सुधार करने के लिए, मूल मापदंडों च भाप को धीरे-धीरे सुधारने की आवश्यकता है, भाप के दबाव में वृद्धि से सुपरहिटेड भाप के लिए तापमान में वृद्धि की आवश्यकता होती है, या भाप टरबाइन के बड़े चरण की आर्द्रता की नमी होगी बहुत अधिक है, जो इसकी सुरक्षा को प्रभावित करेगा।इस प्रकार, सुपरहिटर्स और रिहैटरों के माध्यम से बहने वाली भाप उच्च तापमान वाली भाप होती है, उनका हीट ट्रांसफर प्रदर्शन काफी खराब होता है, जो यह निर्धारित करता है कि सुपरहिटर्स और रिहैटरों की ट्यूब दीवार का तापमान अधिक है।
सुपरहिटर्स और रीहेट्स के कार्य और विशेषताएं
सुपरहिटर्स और रीहैटर्स के कार्य:
सुपरहेटर्स और रिहाइटर हीटिंग सतहों के लिए महत्वपूर्ण भाग हैं, जिनका उपयोग भाप के तापमान को बढ़ाने के लिए किया जाता है, जिसका उद्देश्य स्टीम थैलेपी को बेहतर बनाना और पावर स्टेशन के लिए थर्मल सर्कुलेशन दक्षता को बढ़ाना है।
सुपरहीटर्स एक निश्चित टेंपरेचर के साथ सरहेटेड स्टीम को सुपरहीटेड स्टीम को गर्म करने का काम करते हैं।जब बॉयलर लोड या अन्य कामकाजी परिस्थितियों में परिवर्तन होता है, तो यह सुनिश्चित करना आवश्यक है कि सुपरहिट स्टीम तापमान सामान्य हो, और तापमान भिन्नता की स्वीकार्य सीमा के भीतर।
पावर स्टेशन में थर्मल परिसंचरण से, दबाव और तापमान के मूल पैरामीटर अधिक होते हैं, परिसंचरण की थर्मल दक्षता बेहतर होती है, या इसकी सुरक्षा को प्रभावित करते हुए स्टीम टर्बाइन रियर की आर्द्रता बहुत अधिक होती है।जबकि सुपरहीर स्टीम तापमान धातु सामग्री द्वारा सीमित है, वर्तमान में, धातु सामग्री की सीमा के कारण, अधिकांश पावर स्टेशन बॉयलरों के लिए सुपरहीटेड तापमान अभी भी 540-555 dgrees की सीमा के भीतर है, और भाप टरबाइन के ब्लेड की नमी से बचने के लिए रियर बहुत बड़ा है, इस प्रकार मध्य रीहिटिंग सिस्टम लागू किया जाता है।
रीहेटर्स के कार्य भाप टरबाइन के उच्च दबाव सिलेंडर को गर्म करने के लिए गर्म होते हैं, जो गर्म तापमान के बराबर या बराबर होता है, और फिर उन्हें मध्य दबाव सिलेंडर और कम दबाव में विस्तार करने के लिए भेजते हैं और भाप टरबाइन के धब्बा की सूखापन को बढ़ाने के लिए पीछे।आमतौर पर, रिहाइडेड स्टीम का दबाव सुपरहिट स्टीम का पांचवां हिस्सा होता है।रीहिटिंग सिस्टम के आवेदन से बिजली स्टेशनों के लिए थर्मल दक्षता में 4-5% की वृद्धि हो सकती है।
अब तक हमारे देश में, 125mw से अधिक क्षमता वाली इकाइयाँ एक समय मध्य रीहिटिंग प्रणाली को लागू करती हैं।दोहराई जाने वाली गर्मी फिर से परिसंचरण की थर्मल दक्षता को 2% तक बढ़ा सकती है, लेकिन प्रणाली बहुत जटिल है, यह राष्ट्रीय इकाइयों के लिए लागू नहीं है, लेकिन विदेशों में बड़े बॉयलरों के लिए यह आम है।
सिद्धांत
• सुपरहीटर का सिद्धांत बॉयलर के स्टीम जेनरेटिंग ट्यूब के समान है।
• उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर तैरती हैं और भाप के तापमान को बढ़ाती हैं जो कि सुपरहीटर और गैस वेग को छोड़कर गैस के निकास पर निर्भर करता है।
आवेदन
संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
सुपरहाइटर क्षमता पावर जनरेशन बढ़ाने के लिए अपग्रेड करता है
हमें आवश्यक तकनीकी डेटा, जैसे स्टीम क्षमता, प्रिज़र्व, आवश्यक तापमान आदि भेजें। हम तदनुसार डिजाइन करेंगे।
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1. संरचनात्मक समर्थन की पुष्टि करें | 1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता होती है। | ऊपर से समर्थित |
| उलटा-टाइप | 1. संघनित भाप की जल निकासी | 1. संरचनात्मक कठोरता में कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज-प्रकार |
1. उचित जल निकासी 2. अच्छा संरचनात्मक कठोरता। |
1. वे प्रत्यक्ष रूप से फ्लैम नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से हैं | आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित है। |
उत्पाद हाइलाइट्स
