| एमओक्यू: | एक सेट |
| मानक पैकेजिंग: | निर्यात के लिए समुद्र योग्य पैकिंग |
| वितरण अवधि: | 40 दिन |

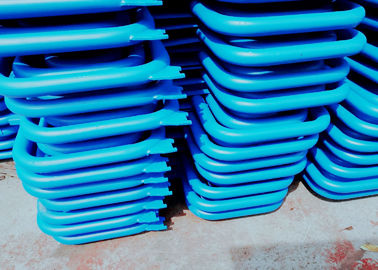

कोयला आधारित सीएफबी बॉयलर के लिए बॉयलर सुपरहाइटर और रेहटर ट्यूब
विवरण
बड़े बिजलीघरों में बॉयलरों के लिए, सुपरहिटर्स और रीहेटर्स आवश्यक अंग हैं, बड़े विस्तार के लिए, उन्होंने बॉयलरों की सुरक्षा और अर्थव्यवस्था को प्रभावित किया है।सुपरहिटर्स हीटिंग सतहें होती हैं जो मुख्य भाप को गर्म तापमान से रेटेड सुपरहीटेड तापमान तक गर्म करती हैं, और रिहाइटर हीटिंग सतहें होती हैं जो भाप टरबाइन हाई प्रेशर सिलेंडर से एक निश्चित तापमान तक गर्म होती हैं। जब बॉयलर लोड की स्थिति में कोयले के प्रकार बदलते हैं, यह सुनिश्चित करने के लिए उन्हें समायोजित करना है कि -10- + 5 डिग्री के रेटेड स्तर पर आउटलेट तापमान।
विवरण
• सुपरहिटिंग समग्र दक्षता को बढ़ाती है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संक्षेपण से बचती है जो ब्लेड के क्षरण से बचाती है।
• भट्ठी से दहन गैसों की गर्मी भाप से नमी को हटाने और भाप को सुपरहीट करने के लिए उपयोग की जाती है।
• सुपर-हीटर में एक या एक से अधिक रिटर्न बेंड के साथ समानांतर में कई ट्यूब सर्किट होते हैं, हेडर के बीच जुड़े होते हैं।
• गर्म गैसों से वाष्प को सर्परथेटर में उच्च तापमान पर स्थानांतरित किया जाता है।
• इसलिए ट्यूब वॉल की गति को कम करने के लिए सुपरहाइटर का प्रोमरी सेक्शन काउंटरफ्लो और सेकेंडरी सेक्शन में समानांतर प्रवाह में व्यवस्थित होता है।
काम करने की विशेषताएँ
टीo तापीय क्षमता में सुधार करने के लिए, सुपरहिट दबाव के दबाव को सुपरहिट दबाव से उप-राजनीतिक और सुपरक्रिटिकल दबाव तक बढ़ा दिया गया है।लेकिन धातु के प्रदर्शन तक सीमित है, सुपरहिटर्स और रीहीट्स का भाप तापमान 540-555 डिग्री के भीतर रखा गया है।
क्योंकि सुपरहिटर्स और रिहैटरों की नलियों के माध्यम से जो प्रवाह होता है, वे उच्च तापमान वाली भाप होते हैं, ट्यूब की दीवार से भाप तक का संवहन ताप रिलीज ट्रांसफर गुणांक काफी छोटा होता है, और हीट ट्रांसफर का प्रदर्शन खराब होता है, ट्यूब की दीवार पर भाप की शीतलन क्षमता कम होती है।इस बीच, गर्मी हस्तांतरण के उचित तापमान अंतर को सुनिश्चित करने के लिए, आमतौर पर सुपरहिटर्स और रिहैटर उन क्षेत्रों में रखे जाते हैं जहां धूम्रपान का तापमान अधिक होता है, और उनकी ट्यूब की दीवार का कार्य तापमान अधिक होता है, इस प्रकार सुपरहिटर्स और रिहाइटरों का काम करने का वातावरण काफी खराब होता है।विशेष रूप से रिहर्सट के लिए, रिहैस्टेड स्टीम प्रेशर कम होता है, और ट्यूब को ठंडा करने की उनकी क्षमता बदतर होती है, इस प्रकार यह सुनिश्चित करने के लिए कि लंबे समय तक ट्यूब धातु कैसे सुरक्षित रह सकती है, सुपरहिटर्स और रिहाइटरों के डिजाइन और संचालन के लिए एक महत्वपूर्ण मुद्दा है।डायग्राम 4-1 बॉयलर में उपयोग की जाने वाली सामान्य धातु के लिए स्वीकार्य तापमान की ऊपरी सीमा को सूचीबद्ध करता है।उच्च स्तर के मिश्र धातु इस्पात के उपयोग से बचने के लिए, जब सुपरहिटर्स और रिहाइटरों के डिजाइन की बात आती है, तो प्रयुक्त ट्यूब धातु काम करते समय तापमान सीमा के लगभग करीब होती है।इस बार, अगर 10-20 डिग्री के तापमान में वृद्धि हुई है, जो स्वीकार्य तनाव को बहुत कम कर देता है।इसलिए, नीचे दिए गए पहलुओं में सुपरहिटर्स और रीहैटर्स के डिज़ाइन और चलने के लिए ध्यान दिया जाना चाहिए:
1. सुनिश्चित करने के लिए जब भाप अस्थायी स्थिर चल रहा है।माना जाता है कि भाप तापमान की भिन्नता + 5-10 डिग्री से अधिक नहीं है;
2. सुपरहाइटर और रिहैटर के लिए तापमान को समायोजित करने के लिए विश्वसनीय तरीके की आवश्यकता होती है, जब रेटेड स्टीम तापमान बनाए रखने के लिए ऑपरेशन की स्थिति कुछ बदल जाती है।
3. पैरलल ट्यूब के बीच थर्मल विचलन को कम करने के लिए।
रिहेटर्स का इनलेट स्टीम स्टीम टरबाइन हाई प्रेशर सिलेंडर का आउटलेट स्टीम है, इसका प्रेशर मेन स्टीम का लगभग 20% है, जिसका टेम्प्रेचर सरटैंट टेम्परेचर से थोड़ा ज्यादा होता है और इस तरह स्टीम और हीट दोनों की खपत बढ़ जाती है।उदाहरण के लिए, रीज़निंग सिस्टम के प्रतिरोध में 1 किग्रा / सेमी 2 की वृद्धि हुई है, वाष्प टरबाइन की खपत में 0.3% की वृद्धि हुई है।रिहर्सट में भाप के प्रवाह प्रतिरोध को कम करने और थर्मल सिस्टम दक्षता में सुधार करने के लिए, रिहाइटर आमतौर पर छोटे द्रव्यमान प्रवाह दर को लागू करते हैं, लेकिन इस बीच यह रीहेटर्स की ट्यूब की दीवार की शीतलन की स्थिति के लिए बदतर बना देता है।इसलिए, रीहटिंग सिस्टम के डिजाइन को प्रवाह प्रतिरोध को कम करने के लिए सरल की आवश्यकता होती है।
आवेदन
संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
सुपरहाइटर क्षमता पावर जनरेशन बढ़ाने के लिए अपग्रेड करता है
हमें आवश्यक तकनीकी डेटा, जैसे स्टीम क्षमता, प्रिज़र्व, आवश्यक तापमान आदि भेजें। हम तदनुसार डिजाइन करेंगे।
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1. संरचनात्मक समर्थन की पुष्टि करें | 1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता होती है। | ऊपर से समर्थित |
| उलटा-टाइप | 1. संघनित भाप की जल निकासी | 1. संरचनात्मक कठोरता में कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज-प्रकार |
1. उचित जल निकासी 2. अच्छा संरचनात्मक कठोरता। |
1. वे प्रत्यक्ष रूप से फ्लैम नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से हैं | आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित है। |
|
|
