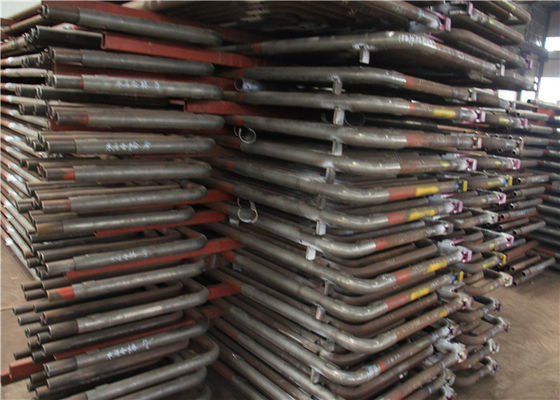

हीट रिकवरी सिस्टम के लिए हाई प्रेशर सर्पेंटाइन सुपरहाइटर ट्यूब
उत्पाद विवरण
| प्रकार: | प्राकृतिक परिसंचरण | संरचना: | पानी की नाली |
|---|---|---|---|
| दबाव: | अधिक दबाव | उत्पादन: | भाप |
| वजन: | स्वनिर्धारित | ईंधन: | वयर्थ ऊष्मा |
| प्रमुखता देना |
उच्च दबाव सुपरहाइटर ट्यूब,सर्पेन्टाइन सुपरहाइटर ट्यूब,सर्पेन्टाइन सुपरहीटर पाइप |
||
उत्पाद का वर्णन
ASME पावर प्लांट बॉयलर सुपरहाइटर ट्यूब कॉइल हॉट सेलिंग बॉयलर स्पेयर पार्ट्स
सुपरहीटर कॉइल का उत्पाद परिचय
सुपरहिटिंग समग्र दक्षता को बढ़ाती है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संक्षेपण से बचाती है जो ब्लेड के क्षरण से बचाती है।
भट्ठी से दहन गैसों की गर्मी भाप से नमी को हटाने और भाप को सुपरहीट करने के लिए उपयोग की जाती है।
सुपर-हीटर में एक या एक से अधिक रिटर्न बेंड के साथ समानांतर में कई ट्यूब सर्किट होते हैं, हेडर के बीच जुड़े होते हैं।
गर्म गैसों से वाष्प को सर्परथेटर में उच्च तापमान पर स्थानांतरित किया जाता है।
इसलिए ट्यूब वॉल की गति को कम करने के लिए सुपरहाइटर के प्रॉमरी सेक्शन को काउंटरफ्लो और सेकंडरी सेक्शन में समानांतर प्रवाह में व्यवस्थित किया गया है।
सिद्धांतसुपरहिलर कॉइल की
सुपरहीटर का सिद्धांत बॉयलर के स्टीम जनरेट करने वाली ट्यूबों के समान है।
उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर तैरती हैं और भाप के तापमान को बढ़ाती हैं जो परिमाण से बाहर निकलने पर निर्भर करता है जिससे गैस सुपरहाइटर और गैस वेग से बाहर निकल जाती है।
संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
सुपरहाइटर क्षमता पावर जनरेशन बढ़ाने के लिए अपग्रेड करता है
हमें आवश्यक तकनीकी डेटा, जैसे स्टीम क्षमता, प्रिज़र्व, आवश्यक तापमान आदि भेजें। हम तदनुसार डिजाइन करेंगे।
विशेषताएँसुपरहिलर कॉइल की
- ऊष्मा उत्तोलक द्वारा अपशिष्ट ताप बॉयलर में जारी उच्च तापमान की ग्रिप गैस का कोयला दहन, और फिर सुपरहाइटर, बाष्पीकरणकर्ता और इकोनोमाइज़र के माध्यम से, और अंत में चिमनी द्वारा वातावरण में छुट्टी दे दी जाती है, धुएँ के तापमान का तापमान 150 ~ 180 ℃ है, ग्रिप गैस तापमान उच्च तापमान से लेकर निकास तापमान तक गर्मी जारी करने के लिए भाप में पानी बनाने के लिए उपयोग किया जाता है।
- बायलर फीड का पानी पहले इकोनॉइजर में प्रवेश करता है जिसमें पानी गर्मी को अवशोषित करता है और ड्रम के दबाव से थोड़ा नीचे संतृप्ति तापमान तक गर्म होता है और ड्रम में प्रवेश करता है।
- ड्रम में प्रवेश करने के बाद पानी ड्रम में संतृप्त पानी के साथ मिलाया जाता है, यह गर्मी को अवशोषित करने और भाप का उत्पादन शुरू करने के लिए ड्रम के नीचे पाइप के साथ बाष्पीकरणकर्ता में जाता है।आमतौर पर, पानी का केवल एक हिस्सा भाप में बदल जाता है, इसलिए सोडा का मिश्रण वाष्पीकरण में बह रहा है।
- वाष्प-पानी का मिश्रण बाष्पीकरणकर्ता को छोड़ देता है और ऊपरी पॉट बैरल में प्रवेश करता है और भाप-जल पृथक्करण उपकरण द्वारा अलग किया जाता है।पानी पॉट बैरल के आंतरिक स्थान में गिरता है और गर्मी को अवशोषित करने और भाप का उत्पादन जारी रखने के लिए डाउनकमर में प्रवेश करता है, जबकि भाप पॉट बैरल के ऊपरी हिस्से से सुपरहेटर में प्रवेश करती है और सुपरहीटेड स्टीम में संतृप्त भाप को चालू करने के लिए गर्मी को अवशोषित करती है।
- तीन हीटिंग सतह के अनुरूप भाप उत्पादन प्रक्रिया के तीन चरणों के अनुसार, अर्थशास्त्री, बाष्पीकरणकर्ता और सुपरहीटर, यदि कोई सुपरहीट स्टीम की आवश्यकता नहीं है, तो केवल संतृप्त भाप की जरूरत है, सुपरहीटर स्थापित नहीं किया जा सकता है।
- जब रीहीट स्टीम होता है, तो एक रिहाइटर जोड़ा जा सकता है।
सुपरहीटर कॉइल के पैरामीटर
| सीमेंट उत्पादन लाइन की क्षमता t / d | 1000 | 2500 है | 5000 | 10000 | |
| बॉयलर इनलेट प्रवाह Nm3 / h | भट्ठा (सामने) | 60000 | 88000 है | 243000 है | 472000 है |
| भट्ठा (पूंछ) | 76000 है | 170000 की है | 328000 है | 612000 है | |
| बॉयलर इनलेट गैस तापमान ℃ | भट्ठा (सामने) | 370 | 360 है | 380 | 390 है |
| भट्ठा (पूंछ) | 360 है | 320 ~ 360 | 330 | 330 | |
| रेटेड वाष्पीकरण टी / एच | भट्ठा (सामने) | 5.8 | 7.25 है | २४ | 50 |
| भट्ठा (पूंछ) | 7.5 है | 10 ~ 15.8 | 20 ~ 24.6 | 35.5 है | |
| रेटेड भाप दबाव Mpa | भट्ठा (सामने) | 1.25 | 1.25 | 1.25 | 1.25 |
| भट्ठा (पूंछ) | 1.25 | 1.25 | 1.25 | 1.25 | |
| रेटेड भाप तापमान ℃ | भट्ठा (सामने) | 340 | 330 | 350 | 360 है |
| भट्ठा (पूंछ) | 340 | 300 ~ 340 | 310 | 310 | |
| बॉयलर की संरचना | भट्ठा (सामने) | खड़ा | खड़ा | खड़ा | खड़ा |
| भट्ठा (पूंछ) | खड़ा | अनुलंब और क्षैतिज | अनुलंब और क्षैतिज | खड़ा | |
कंपनी प्रोफाइल
हमारे उत्पादों की गुणवत्ता उन्नत, उत्कृष्ट सुविधाओं और विनिर्माण उपकरणों द्वारा सुनिश्चित की जाती है।हमने उन्नत प्रसंस्करण और निरीक्षण उपकरण के 400 सेट पेश किए हैं, जिसमें प्लाज्मा कटिंग मशीन, नेकां ड्रिलिंग उपकरण, स्वचालित वेल्डिंग सिस्टम, वेल्डिंग उपकरण और वास्तविक समय ऑनलाइन इमेजिंग डिटेक्शन सिस्टम आदि शामिल हैं, जो हमारे उत्पादों की उत्कृष्ट गुणवत्ता को सुनिश्चित करते हैं।
