इको - फ्रेंडली हॉरिज़ॉन्टल हॉरिज़ॉन्टल सर्कुलेशन फ्लुइडेड बेड कम्बशन बॉयलर इजी ऑपरेशन
उत्पाद विवरण
| अंदाज: | क्षैतिज | उत्पादन: | गर्म पानी / भाप |
|---|---|---|---|
| दबाव: | उच्च | प्रयोग: | उद्योग / पावर स्टेशन |
| सामग्री: | मोटा स्टेनलेस स्टील | आवेदन: | हीट एक्सचेंजर बॉयलर, पावर प्लांट |
| प्रमुखता देना |
द्रवित बिस्तर बॉयलर,उपयोगिता बॉयलर परिसंचारी |
||
उत्पाद का वर्णन

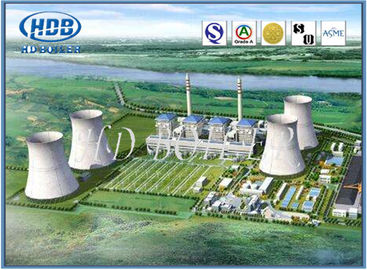

पावर प्लांट के लिए पर्यावरण के अनुकूल क्षैतिज उच्च दबाव सीएफबी बॉयलर
1. सीएफबी बॉयलर क्या है?
- परिचालित द्रवयुक्त बेड बॉयलर औद्योगिकीकरण के उच्चतम स्तर के साथ स्वच्छ कोयला दहन तकनीक को अपनाता है।
- द्रवित बिस्तर बॉयलर को परिचालित करना द्रवित दहन को गोद लेता है।
- इसकी मुख्य संरचना में दहन कक्ष (घने चरण क्षेत्र और पतला चरण क्षेत्र) और रीसाइक्लिंग भट्ठी (उच्च तापमान गैस-ठोस विभाजक और रीसाइक्लिंग प्रणाली सहित) शामिल हैं।बुदबुदाहट वाले द्रवित बिस्तर दहन तकनीक की तुलना में, सबसे बड़ा अंतर यह है कि ऑपरेशन की हवा की गति अधिक होती है, जो दहन और डिसल्फराइजेशन की विषम प्रतिक्रिया प्रक्रिया को मजबूत करती है।
- बॉयलर क्षमता का विस्तार बिजली उद्योग (600 मेगावाट या उससे अधिक) के लिए स्वीकार्य बड़ी क्षमता तक किया जा सकता है।
- परिसंचारी द्रवीकृत बिस्तर बॉयलर ने थर्मोलॉजी, यांत्रिकी, सामग्री, विस्तार, पहनने और ज़्यादा गरम करने आदि की बुनियादी समस्याओं को अच्छी तरह से हल किया है, और एक इंजीनियरिंग समस्या बन गई है।
- गैर-ज्वलनशील ठोस ईंधन जैसे कोयला गैंग, तेल शेल, नगरपालिका अपशिष्ट, कीचड़ और अन्य कचरे के ऊर्जा उपयोग के लिए उन्नत तकनीकें।
2. सीएफबी बॉयलर का द्रवण क्या है?
- जब द्रव में ठोस कण धीरे-धीरे बढ़ते हैं, तो तरल पदार्थ का वेग धीरे-धीरे बढ़ने लगता है, और ठोस कणों के बीच घर्षण अधिक से अधिक बड़ा होता जा रहा है, जब वेग एक निश्चित मूल्य पर पहुंच जाता है, तो ठोस कणों और उनके बीच घर्षण गुरुत्वाकर्षण समान है, प्रत्येक कण गति की स्वतंत्रता कर सकता है, सभी ठोस कणों ने घटना की समान प्रवाह स्थिति को दिखाया, इस घटना को द्रवण कहा जाता है।
- द्रवीकृत तरल और ठोस के साथ ठोस कणों के लिए, कणों को समान रूप से बिस्तर में वितरित किया जाता है, जिसे "ढीले द्रवकरण" कहा जाता है।
- गैस-ठोस द्रवित ठोस कणों के लिए, गैस समान रूप से बिस्तर से नहीं बहती है, ठोस कणों को अशांत आंदोलन के लिए समूहों में विभाजित किया जाता है, बिस्तर में शून्य स्थिति और समय के साथ बदलता रहता है, इस द्रवण को "क्लस्टरिंग" द्रव कहा जाता है।
- परिसंचारी द्रवीकृत बिस्तर बॉयलर "क्लस्टर प्रकार" के द्रवीकरण के अंतर्गत आता है।
- ठोस कणों (बिस्तर सामग्री), द्रव (द्रवित हवा) और द्रवीकरण प्रक्रिया को पूरा करने वाले उपकरण को द्रवित बेड कहा जाता है।
3. सीएफबी बॉयलर की संरचना क्या है?
- बॉयलर सिंगल ड्रम और नेचुरल सर्कुलेशन मोड को अपनाता है।आम तौर पर, इसे दो शाफ्टों में विभाजित किया जाता है, सामने और पूंछ।सामने शाफ्ट मुख्य निलंबन संरचना है और एक झिल्ली पानी की दीवार से घिरा हुआ है।नीचे से ऊपर तक, अनुक्रम प्राथमिक वायु कक्ष, घने चरण क्षेत्र और पतला चरण क्षेत्र है, और ऊपर से नीचे तक, पूंछ का प्रवाह उच्च तापमान सुपरहीटर, कम तापमान सुपरहीटर, अर्थशास्त्री और वायु प्रागेटर है।पूंछ शाफ्ट एक सहायक संरचना को गोद लेती है।दो शाफ्ट एक ऊर्ध्वाधर चक्रवात विभाजक द्वारा जुड़े हुए हैं, और विभाजक का निचला हिस्सा एक वापसी डिवाइस और एक राख कूलर के साथ जुड़ा हुआ है।दहन कक्ष और विभाजक के अंदर विरोधी पहनने के अस्तर हैं, सामने की शाफ्ट के लिए पाइप-बिछाने वाली भट्ठी की दीवार, बाहरी धातु की गार्ड प्लेट, पूंछ शाफ्ट के लिए हल्की भट्ठी की दीवार, और बॉयलर के सभी वजन को आठ स्टील के खंभे द्वारा वहन किया जाता है।
- बॉयलर अंडर-बेड इग्निशन (तेल या गैस), मंचन दहन, 50-60% के लिए प्राथमिक वायु अनुपात खातों का उपयोग करता है, फ्लाई ऐश सर्कुलेशन कम दर है, राख और स्लैग डिस्चार्ज का मध्यम तापमान पृथक्करण है, क्रमशः पानी-ठंडा पेंच स्लैग द्वारा निर्वहन, राख कूलर और धूल कलेक्टर राख बाल्टी निर्वहन।फर्नेस ईंधन का पूर्ण दहन सुनिश्चित करने की कुंजी है।टर्बुलेंट बेड का उपयोग द्रव बनाने की दर 3.5-4.5 m / s करने के लिए किया जाता है, और उपयुक्त भट्ठी क्रॉस सेक्शन को डिज़ाइन किया गया है।भट्ठी की झिल्ली की दीवार ट्यूब पर पतली परत (उच्च एल्यूमिना ईंट) रखी गई है।यहां तक कि जब बॉयलर अलग-अलग ईंधन जलाता है, तो दहन दक्षता 98-99% से ऊपर रखी जा सकती है।
- उच्च तापमान विभाजक के इनलेट ग्रिप गैस तापमान लगभग 800 सी है। चक्रवात का आंतरिक व्यास छोटा होता है और संरचना सरल होती है।चक्रवात में केवल एक पतली विरोधी पहनने वाली अस्तर (सिलिकॉन नाइट्राइड ईंट) की आवश्यकता होती है।इसका सेवा जीवन लंबा है।परिसंचरण दर लगभग 10-20 है।
- परिसंचारी राख संदेश प्रणाली मुख्य रूप से रिटर्न पाइप, रिटर्न डिवाइस, ओवरफ्लो पाइप और राख कूलर से बना है।
- बिस्तर तापमान नियंत्रण प्रणाली की समायोजन प्रक्रिया स्वचालित है।पूरे लोड रेंज में, 850 और 950 सी के बीच घने चरण बिस्तर तापमान का एक निरंतर मूल्य बनाए रखा जाता है, जो कि इष्टतम डिसल्फराइजेशन तापमान है।जब स्वचालित नियंत्रण को ऑपरेशन में नहीं लगाया जाता है, तो निरंतर बिस्तर का तापमान मैन्युअल रूप से बनाए रखा जा सकता है।
- पर्यावरण की रक्षा और ऊर्जा की बचत विभिन्न देशों के दीर्घकालिक विकास में सबसे महत्वपूर्ण विचार हैं।इस बिंदु के आधार पर परिसंचारी द्रवयुक्त बेड बॉयलरों का विकास किया जाता है।उनकी उच्च विश्वसनीयता, उच्च स्थिरता, उच्च उपयोग दर, सर्वोत्तम पर्यावरण संरक्षण विशेषताओं और व्यापक ईंधन अनुकूलनशीलता, विशेष रूप से अवर ईंधन के लिए, अधिक से अधिक ध्यान आकर्षित किया है और चीन की राष्ट्रीय परिस्थितियों और विकास के फायदे के लिए पूरी तरह से अनुकूल हैं।
4. सीएफबी बॉयलर के क्या लाभ हैं?
महानतम ईंधन लचीलापन
• उच्च नमी ईंधन के लिए सबसे अच्छा समग्र समाधान।
• क्षार के मध्य स्तर की मात्रा वाले ईंधन को जलाने की क्षमता।
• अत्यधिक कम अंत से अत्यधिक उच्च अंत नमी सामग्री के लिए ईंधन के दहन पर प्रवीण।
उच्च क्षमताएँ
• पूर्ण दहन के लिए सबसे कम अतिरिक्त ऑक्सीजन की आवश्यकता होती है।
• सबसे कम असंतृप्त कार्बन।
उच्चतम स्वीकार्य आउटपुट
• उच्चतम दबाव।
• उच्चतम तापमान।
• स्टीम फ्लो (1,000,000 पीपीएच तक)।
5. कुछ पैरामीटर
| मद | इकाई | विनिर्देश | |
| नमूना | एचडी -35 / 3.82-एम | एचडी -35 / 5.3-एम | |
| वाष्पीकृत वाष्पीकरण | टी / एच | ३५ | |
| रेटेड भाप का दबाव | एमपीए | 3.82 | 5.3 |
| रेटेड भाप तापमान | ℃ | 450 है | 450 है |
| पानी का तापमान खिलाएं | ℃ | 150 | 150 |
| ईंधन प्रकार | एन्थ्रेसाइट, दुबला कोयला, बिटुमिनस कोयला, लिग्नाइट, पेट्रोलियम कोक, हवा, आदि। | ||
| फर्नेस की ऊँचाई | म | २२ | |
| फर्नेस खंड | म२ | 9.6 | |
| कोयला फीडर की संख्या | इकाई | २ | |
| सुपर हीटर थर्मोस्टेट मोड | स्प्रे desuperheater | ||
|
असंतुलित कार्बन (बिटुमिनस कोयला) |
% | <६ | |
| पूर्व हीटर हवा का तापमान | ℃ | 140 | |
| निकास गैस का तापमान | ℃ | 145 | |
6. आपको सीएफबी बॉयलर का चयन क्यों करना चाहिए?
- 1100 कर्मचारी, 400,000 assets अचल संपत्ति के साथ 110,000,000 अमरीकी डालर की राशि, 34 वर्ष का अनुभव, ISO9001, SO3834, EN12952 प्रमाणित, शंघाई के लिए 150 किमी एक्सप्रेसवे,सूज़ौ या वूशी के लिए 60 किमी राज्य मार्ग, यह है कि हम वैश्विक मूल्यवान ग्राहकों के लिए बेहतर गुणवत्ता और प्रतिस्पर्धी प्रस्ताव कैसे रखते हैं।
- हमारे मुख्य उत्पादों को कवर यूटिलिटी बॉयलर, एचआरएसजी बॉयलर, कोयला-निकाल दिया गया, तेल (गैस) -फायर, कोयला-पानी-घोल-निकाल दिया और कचरा-भाप से भरा भाप / गर्म पानी बॉयलर, कार्बनिक गर्मी वाहक बॉयलर, आदि और बॉयलर स्पेयर पार्ट्स (अर्थशास्त्री, Finned) ट्यूब, हैडर, स्टीम ड्रम, सुपरहीटर, वाटर वॉल पैनल, एयर प्रीहीटर, साइक्लोन सेपरेटर इत्यादि, जो कि बिजली उत्पादन, हीट सप्लाई, केमिकल इंजीनियरिंग, टेक्सटाइल, फूड, पेपर, रोड बिल्डिंग, प्लास्टिक, रबर और वुड में व्यापक रूप से उपयोग किए जाते हैं। काम करने वाले उद्योग।
7. हमसे संपर्क करने के लिए कैसे?
