उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HDB |
प्रमाणन: | SGS,EN,CE,ISO9001 |
मॉडल संख्या: | HRSG हीट रिकवरी स्टीम जेनरेटर |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | 30 ~ 50 दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 500 टन प्रति माह |
प्रयोग: | औद्योगिक, उद्योग और पावर स्टेशन | दबाव: | कम / मध्यवर्ती / उच्च दबाव |
---|---|---|---|
शर्त: | नया | वजन: | स्वनिर्धारित |
उत्पाद का नाम: | एचआरएसजी का उपयोग पावर स्टेशन के लिए किया जाता है | पैकिंग: | HRSG हीट रिकवरी स्टीम जनरेटर की समुद्र में चलने योग्य पैकिंग। |
हाई लाइट: | अपशिष्ट गर्मी वसूली बॉयलर,औद्योगिक बॉयलर और गर्मी वसूली भाप जनरेटर |

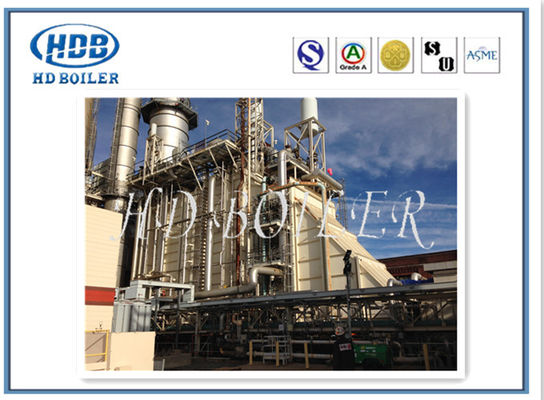

एक्सेलेंक्ट ने पावर प्लांट के लिए अनुकूलित हीट रिकवरी स्टीम जेनरेटर की जांच की
☞उत्पाद का परिचय
☞ काम करने का सिद्धांत
ऊष्मा, गैस और कोयले को ऊष्मा जारी करने के लिए उच्च तापमान वाली ग्रिप गैस बनाने के लिए जलाया जाता है।उच्च तापमान वाली ग्रिप गैस पहले भट्टी में प्रवेश करती है, फिर सामने वाले धुएँ के डिब्बे के अपशिष्ट ऊष्मा वसूली उपकरण में प्रवेश करती है, फिर पायरोटेक्नीक ट्यूब में प्रवेश करती है, और अंत में पीछे के धुएँ के डिब्बे के अपशिष्ट ऊष्मा वसूली उपकरण में प्रवेश करती है।उच्च-तापमान वाली ग्रिप गैस निम्न-तापमान की ग्रिप गैस बन जाती है और इसे चिमनी के माध्यम से वायुमंडल में छोड़ दिया जाता है।चूंकि अपशिष्ट ऊष्मा बॉयलर ईंधन के दहन द्वारा जारी ऊष्मा के उपयोग की दर में बहुत सुधार करता है, यह बहुत ऊर्जा-बचत है।
☞ विशेषताएँ
कोयले के दहन से निकलने वाली उच्च तापमान वाली ग्रिप गैस को अपशिष्ट के माध्यम से अपशिष्ट ताप बॉयलर के प्रवेश द्वार तक पहुँचाया जाता है, और फिर हीटर, बाष्पीकरणकर्ता और अर्थशास्त्री के माध्यम से प्रवाहित किया जाता है।अंत में, यह चिमनी के माध्यम से वातावरण में छुट्टी दे दी जाती है।ग्रिप गैस का तापमान आमतौर पर 150-180 होता है। फ्ल्यू गैस के तापमान से निकलने वाली ऊष्मा के तापमान से निकलने वाली ऊष्मा का प्रवाह पानी की भाप बनाने के लिए किया जाता है।बायलर फीड का पानी पहले इकोनोमाइज़र में प्रवेश करता है, और पानी इकोनोमाइज़र में गर्मी को अवशोषित करता है और ड्रम के दबाव से थोड़ा नीचे संतृप्त तापमान तक पहुंच जाता है और ड्रम में प्रवेश करता है।ड्रम में प्रवेश करने के बाद पानी ड्रम में संतृप्त पानी के साथ मिलाया जाता है, यह गर्मी को अवशोषित करने और भाप का उत्पादन शुरू करने के लिए ड्रम के नीचे के साथ बाष्पीकरणकर्ता में प्रवेश करता है।आमतौर पर पानी का केवल एक हिस्सा वाष्प बन जाता है, इसलिए वाष्प-पानी का मिश्रण बाष्पीकरणकर्ता में प्रवाहित होता है।वाष्प-पानी का मिश्रण बाष्पीकरणकर्ता को छोड़ देता है और वाष्प-जल पृथक्करण उपकरण के माध्यम से ऊपरी ड्रम में प्रवेश करता है।पानी ड्रम के जल स्थान में गिरता है और गर्मी को अवशोषित करने और भाप का उत्पादन करने के लिए अवरोही ट्यूब में प्रवेश करता है।वाष्प ड्रम के ऊपरी हिस्से से सुपरहीटर में प्रवेश करती है और संतृप्त वाष्प को सुपरहीटेड वाष्प में बदलने के लिए गर्मी को अवशोषित करती है।भाप उत्पादन प्रक्रिया के तीन चरणों के अनुसार, तीन हीटिंग सतहें हैं, अर्थात् अर्थशास्त्री, बाष्पीकरण और सुपरहीटर।यदि सुपरहिटेड स्टीम की आवश्यकता नहीं है, तो केवल संतृप्त स्टीम की आवश्यकता है, सुपरहीटर स्थापित नहीं किया जा सकता है।जब भाप को गर्म करना होता है, तो एक पुनरावर्तक जोड़ा जा सकता है।
☞ मापदंडों
सीमेंट उत्पादन लाइन की क्षमता t / d | 1000 | 2500 है | 5000 | 10000 | |
बॉयलर इनलेट प्रवाह एन.एम.३/ एच | भट्ठा (सामने) | 60000 | 88000 है | 243000 है | 472000 है |
भट्ठा (पूंछ) | 76000 है | 170000 की है | 328000 है | 612000 है | |
बॉयलर इनलेट गैस तापमान ℃ | भट्ठा (सामने) | 370 | 360 है | 380 | 390 है |
भट्ठा (पूंछ) | 360 है | 320 ~ 360 | 330 | 330 | |
रेटेड वाष्पीकरण टी / एच | भट्ठा (सामने) | 5.8 | 7.25 है | २४ | 50 |
भट्ठा (पूंछ) | 7.5 है | 10 ~ 15.8 | 20 ~ 24.6 | 35.5 है | |
रेटेड भाप दबाव Mpa | भट्ठा (सामने) | 1.25 | 1.25 | 1.25 | 1.25 |
भट्ठा (पूंछ) | 1.25 | 1.25 | 1.25 | 1.25 | |
रेटेड भाप तापमान ℃ | भट्ठा (सामने) | 340 | 330 | 350 | 360 है |
भट्ठा (पूंछ) | 340 | 300 ~ 340 | 310 | 310 | |
बॉयलर की संरचना | भट्ठा (सामने) | खड़ा | खड़ा | खड़ा | खड़ा |
भट्ठा (पूंछ) | खड़ा | अनुलंब और क्षैतिज | अनुलंब और क्षैतिज | वर्टिका |
☞ वर्गीकरण
