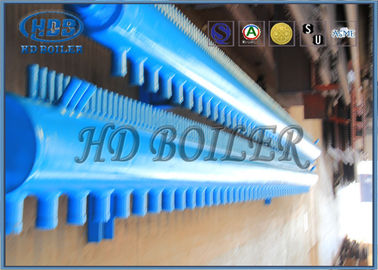

ताप तत्व बॉयलर मैनिफोल्ड हेडर क्षैतिज शैली में उच्च कुशल

उच्च दक्षता के साथ एसजीएस मानक औद्योगिक क्षैतिज बॉयलर मैनिफोल्ड हेडर

उत्पाद का परिचय

बॉयलर मैनिफोल्ड हैडर बॉयलर के काम करने वाले पदार्थ को मिलाने और काम करने वाले पदार्थ के समान ताप सुनिश्चित करने के लिए एक प्रकार की ट्यूब है। औद्योगिक बॉयलर भट्ठी की दीवार आमतौर पर ट्यूबों (पानी की दीवार) की पंक्तियों और पंक्तियों से बनी होती है, लेकिन बॉयलर की बड़ी मात्रा, जटिल संरचना, नहीं हो सकती गारंटी है कि गर्मी अवशोषण क्षमता के पाइप में सभी कामकाजी माध्यम समान हैं, गर्मी अवशोषण के विभिन्न हिस्सों में बहुत भिन्नता है, हेडर स्थापित करें प्रत्येक पाइप काम करने वाले माध्यम को यहां अभिसरण कर सकता है, ट्यूब में अगले स्तर पर पुनर्वितरण, ताकि हम थर्मल विचलन को कम कर सकते हैं, काम कर रहे मध्यम गर्मी, शीतलन प्रवाह, बॉयलर, बॉयलर थर्मल दक्षता में सुधार के लिए अनुकूलित कर सकते हैं; इसके अलावा, बॉयलर के ऊपरी, मध्य और निचले हिस्सों में पाइप का आकार, मात्रा और लेआउट कुछ अलग हैं।

पाइप जोड़ों की स्थापना और वेल्डिंग

आम तौर पर, हेडर बैरल बॉडी पर दो प्रकार के पाइप जोड़ होते हैं।एक १०१.६ मिमी से अधिक के व्यास के साथ बड़े-व्यास के पाइप जोड़ हैं, जैसे कि हैंड-होल पाइप जोड़ और हेडर एंड कवर और रिंग जोड़ों के पास खुली सीटें। दूसरा कम व्यास वाला एक छोटा व्यास पाइप जोड़ है। 101.6 मिमी से अधिक, जिसका उपयोग हेडर के संयोजन वेल्डिंग और अर्थशास्त्री, सुपरहीटर और रीहीटर की ट्यूब स्क्रीन के लिए किया जाता है। हेडर बैरल की पूरी लंबाई पर बड़ी संख्या में छोटे व्यास के पाइप जोड़ों को वेल्डेड किया जाता है, कुछ छोटे पाइप जोड़ होते हैं 300 मिमी से कम की लंबाई के साथ, और कुछ लंबे पाइप जोड़ होते हैं जिनकी लंबाई 300 ~ 1700 मिमी एक निश्चित आकार में मुड़ी होती है।

विवरण

• हेडर को जिन दबावों और तापमानों का सामना करना पड़ता है, वे उस घटक पर निर्भर करते हैं जिससे वे जुड़े हुए हैं।एक अर्थशास्त्री या पानी की दीवार पैनलों से जुड़ा एक हेडर सामग्री पर सुपरहिटर्स या रीहीटर्स से जुड़े हेडर की तुलना में कम गंभीर आवश्यकताओं के अधीन है।
• हेडर के तापमान और दबाव के आधार पर, Vallourec कार्बन स्टील में उच्च-मिश्र धातु वाले फेरिटिक स्टील्स जैसे T/P91 या T/P92 को 88.9 मिमी से 406.4 मिमी के आकार के साथ ट्यूबों की आपूर्ति करता है।

ध्यान

यदि कई गुना हेडर में स्ट्रॉ हैट, लोहा और अन्य विविध मौजूद हैं, जब बिजली संयंत्र चल रहा है, तो बॉयलर स्टॉप दुर्घटनाओं जैसे बूस्टर का कारण बनना आसान है। इसलिए हेडर की सफाई को सख्ती से नियंत्रित किया जाना चाहिए।

गुणवत्ता नियंत्रण

1. लागू सामग्री जानकारी के साथ ताकत गणना रिपोर्ट।
2. स्टील प्लेट, ट्यूब और वेल्डिंग रॉड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट।
3. 100% एक्स-रे निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए।
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक कामकाजी दबाव और सुरक्षा सुनिश्चित करें।

कंपनी की जानकारी

• हुआ डोंग बॉयलर कं, लिमिटेड एक उच्च तकनीक वाला उद्यम है जो बॉयलरों के निर्माण में विशिष्ट है।
• 1985 की शुरुआत में स्थापित, इसके दो विनिर्माण आधार हैं, यह कंपनी 400,000 को कवर करती है, जिसमें अचल संपत्ति USD 110,000,000 है।150 तकनीशियन और 600 कोडित वेल्डर सहित 1100 कर्मचारी हैं।
• हुआ डोंग के पास गुणवत्ता पर्यवेक्षण, निरीक्षण और संगरोध के चीनी सामान्य प्रशासन द्वारा जारी ग्रेड ए बॉयलर और ग्रेड ए1 और ए 2 दबाव वाहिकाओं के लिए विनिर्माण लाइसेंस हैं;इसके अलावा इसमें अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स द्वारा जारी "एस" और "यू" "एनबी" टिकट भी हैं;इस बीच, इस कंपनी ने ISO9001, SO3834, EN12952 गुणवत्ता प्रबंधन प्रणाली का प्रमाणीकरण पारित किया है।
