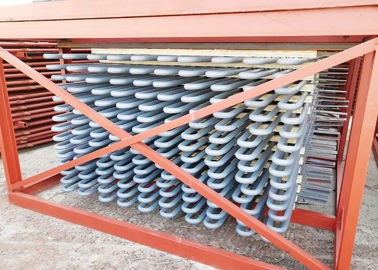

स्टीम बॉयलर के लिए हाई फ्रीक्वेंसी थिकर स्टील कर्व्ड नथ सुपरहीटर ट्यूब
उत्पाद विवरण
| बॉयलर सर्कुलेशन प्रकार: | प्राकृतिक परिसंचरण, बॉयलर भाग | आवेदन: | बॉयलर मेंटेनर, बॉयलर पाइप |
|---|---|---|---|
| उत्पाद का नाम: | भाप बॉयलर के लिए उच्च आवृत्ति घुमावदार नंगे ट्यूब सुपर-हीटर | सामग्री: | मोटा स्टेनलेस स्टील |
| प्रयोग: | औद्योगिक, पावर स्टेशन | उत्पाद का नाम: | सुपरहीटर ट्यूब कॉइल |
| प्रमुखता देना |
बायलर में सुपरहाइटर,पावर प्लांट में रिहाइटर |
||
उत्पाद का वर्णन
स्टीम बॉयलर के लिए हाई फ्रीक्वेंसी थिकर स्टेनलेस स्टील घुमावदार नंगे ट्यूब सुपर-हीटर
उत्पाद का परिचय
- सुपरहाइटर एक बॉयलर का एक हिस्सा है जो संतृप्ति तापमान से ओवरहीटिंग तापमान तक भाप को गर्म करता है।इसे एक स्टीम सुपरहैटर भी कहा जाता है। सुपरहाइटर को हीट ट्रांसफर मोड के अनुसार कंजेक्टिव टाइप, रेडियल टाइप और सेमी-रेडियल टाइप में विभाजित किया जा सकता है; संरचना की विशेषताओं के अनुसार, इसे सर्पाइन पाइप प्रकार, स्क्रीन टाइप, वॉल में विभाजित किया जा सकता है। प्रकार और दीवार प्रकार। वे समानांतर पाइप और इनलेट और आउटलेट मैनिफोल्ड से बने होते हैं।
- अधिकांश औद्योगिक बॉयलरों में सुपरहिटर्स नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और रहने की सुविधाओं के लिए केवल संतृप्त भाप की आवश्यकता होती है। पावर स्टेशनों, लोकोमोटिव और मरीन बॉयलरों में, सुपरहाइटर आमतौर पर पूरे स्टीम पावर प्लांट की परिसंचारी थर्मल दक्षता में सुधार करने के लिए स्थापित किया जाता है।
कार्यों
1. सुपरहेटर सुपरहिटेड स्टीम उपकरण के एक निश्चित तापमान में गरम किया गया संतृप्त भाप है।
2. संतृप्त भाप को सुपरहीट स्टीम में गर्म करने के बाद, स्टीम टरबाइन में भाप की कार्य क्षमता में सुधार किया जाता है, अर्थात भाप टरबाइन में भाप की उपयोगी थैलीपी को बढ़ा दिया जाता है, इस प्रकार ऊष्मा इंजन की चक्र दक्षता में सुधार होता है।
3. इसके अलावा, गर्म भाप को अपनाने से भाप टरबाइन की भाप निकास आर्द्रता को भी कम किया जा सकता है, भाप टरबाइन ब्लेड के क्षय से बचा जा सकता है, और भाप निकास दबाव और स्टीम टरबाइन के सुरक्षित संचालन को और कम करने के लिए अनुकूल परिस्थितियों का निर्माण किया जा सकता है। ।
बोध
बॉयलर ऑपरेटिंग परिस्थितियों में परिवर्तन, जैसे लोड स्तर, ईंधन परिवर्तन, दहन स्थिति परिवर्तन, आदि, सभी का प्रभाव सुपरहाइटर आउटलेट स्टीम तापमान पर होता है, इसलिए पावर स्टेशन बॉयलर में बॉयलर स्थिर भाप तापमान को समायोजित करने के लिए इसे स्थिर करने के लिए साधन हैं निर्दिष्ट मान। Commonly प्रयुक्त साधन हैं:
(1) पानी जेट या सतह प्रकार तापमान reducer के साथ सीधे भाप तापमान को समायोजित;
(2) भट्ठी आउटलेट के धुएं के तापमान को बदलने के लिए स्विंग बर्नर के साथ;
(3) धुआं के साथ पुनरावर्तन समायोजन सुपरहीटर हीट अवशोषण। बॉयलर लोड बढ़ने पर, इनहेलर के इनलेट और आउटलेट स्टीम का तापमान वृद्धि मूल्य बढ़ जाता है, जबकि रेडिएशन सुपरहीटर का तापमान वृद्धि मूल्य कम हो जाता है। संवहन सुपरहीटर, रेडिएंट सुपरहीटर और सेमी-रेडिएंट सुपरहीटर ठीक से संयुक्त और कॉन्फ़िगर किए गए हैं, लोड और दहन की स्थिति बदलने पर आउटलेट स्टीम तापमान कम बदल सकता है। सुपरहीटर स्टैक में समानांतर पाइपों की गर्मी अवशोषण और भाप प्रवाह दर ऑपरेशन में अलग होगी। व्यक्तिगत पाइप में अत्यधिक तापमान से बचने के लिए, सुपरहीटर को बड़े बॉयलरों में कई पाइप समूहों में विभाजित किया जाता है।प्रत्येक पाइप समूह की भाप को भट्ठी के बाहर एकत्रित बॉक्स के साथ मिलाया जाता है और प्रत्येक पाइप समूह को बदलने के लिए भाप गाइड पाइप का उपयोग किया जाता है, ताकि प्रत्येक पाइप के बीच अत्यधिक तापमान अंतर से बचा जा सके।
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1. संरचनात्मक समर्थन की पुष्टि करें |
1. गाढ़ा भाप से प्रवाह रुकावट 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता होती है। |
ऊपर से समर्थित |
| उलटा-टाइप | 1. संघनित भाप की जल निकासी | 1. संरचनात्मक कठोरता में कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज-प्रकार |
1. उचित जल निकासी 2. अच्छा संरचनात्मक कठोरता। |
1. वे प्रत्यक्ष रूप से फ्लैम नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से हैं | आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित है। |
ध्यान
• सुपरहिटिंग समग्र दक्षता को बढ़ाती है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संक्षेपण से बचती है जो ब्लेड के क्षरण से बचाती है।
• भट्ठी से दहन गैसों की गर्मी भाप से नमी को हटाने और भाप को सुपरहीट करने के लिए उपयोग की जाती है।
• सुपर-हीटर में एक या एक से अधिक रिटर्न मोड़ के साथ समानांतर में कई ट्यूब सर्किट होते हैं, हेडर के बीच जुड़े होते हैं।
• उच्च तापमान पर गर्म गैसों से वाष्प तक वाष्प में स्थानांतरित किया जाता है।
• इसलिए सुपरहाइटर के प्रोमरी सेक्शन को ट्यूब फ्लो की टेम्परिंग को कम करने के लिए समानांतर प्रवाह में काउंटरफ्लो और सेकेंडरी सेक्शन में व्यवस्थित किया जाता है।
कंपनी की जानकारी
हुआ दांग बॉयलर कं, लिमिटेड एक उच्च तकनीक बॉयलर निर्माण में विशेषज्ञता उद्यम है।1985 के दशक की शुरुआत में, दो विनिर्माण आधार हैं, इस कंपनी में 400,000 ,000 शामिल हैं जिनकी अचल संपत्ति 110,000,000 अमरीकी डालर है।150 तकनीशियनों और 600 कोडित वेल्डर सहित 1100 कर्मचारी हैं।हुआ डोंग ग्रेड ए बॉयलर और ग्रेड ए 1 और ए 2 दबाव वाहिकाओं के लिए विनिर्माण लाइसेंस रखती है जो गुणवत्ता पर्यवेक्षण, निरीक्षण और संगरोध के चीनी सामान्य प्रशासन द्वारा जारी किए गए हैं;यह अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स द्वारा जारी "एस" और "यू" "एनबी" टिकटों को भी रखता है;इस बीच, इस कंपनी ने ISO9001, SO3834, EN12952 गुणवत्ता प्रबंधन प्रणाली का प्रमाणीकरण पारित किया है।
