उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD Boiler |
प्रमाणन: | ISO9001 , SGS , TUV , ASME , EN |
मॉडल संख्या: | सुपरहीटर और रेहटर |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | तीस दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 1500 टन / महीना |
बॉयलर का ईंधन: | कोयला / गैस / तेल से चलने वाली, पानी की गर्मी | उत्पाद: | सुपरहीटर कॉइल |
---|---|---|---|
मानक: | ASME, EN, GB, IBR | अनुप्रयोगों की सीमा: | उद्योग / पावर स्टेशन |
सामग्री: | कार्बन स्टील / स्टेनलेस स्टील आदि | कीवर्ड: | बॉयलर सुपरहीटर ट्यूब |
हाई लाइट: | संवहन सुपरहाइटर,बॉयलर में सुपरहीटर |

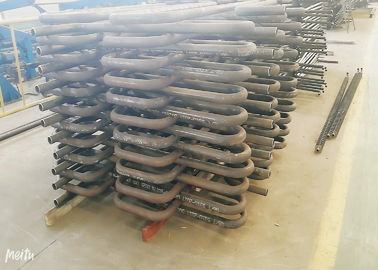

पावर स्टेशन प्लांट, एसजीएस / एएसएमई मानक के लिए हीट एक्सचेंज स्पेयर बॉयलर पार्ट्स सहायक सुपरहीटर कॉइल्स
उत्पाद परिचय
सुपरहीटर बॉयलर का एक हिस्सा है जो भाप को संतृप्ति तापमान से अधिक गरम करने वाले तापमान तक गर्म करता है।इसे स्टीम सुपरहीटर भी कहा जाता है।सुपरहीटर को गर्मी हस्तांतरण मोड के अनुसार संवहनी प्रकार, रेडियल प्रकार और अर्ध-रेडियल प्रकार में विभाजित किया जा सकता है;संरचना की विशेषताओं के अनुसार, इसे सर्पिन पाइप प्रकार, स्क्रीन प्रकार, दीवार प्रकार और दीवार प्रकार में विभाजित किया जा सकता है।वे समानांतर पाइप और इनलेट और आउटलेट मैनिफोल्ड से बने होते हैं।
उत्पाद वर्णन
सुपरहीटेड स्टीम का उपयोग स्टीम टर्बाइन के एग्जॉस्ट स्टीम में नमी की मात्रा को कम कर सकता है। बॉयलर सुपरहीटेड स्टीम टेम्परेचर प्रेशर, वाष्पीकरण, स्टील और उच्च तापमान प्रतिरोधी प्रदर्शन और स्टील की ईंधन कीमत की तुलना पर निर्भर करता है, पावर प्लांट बॉयलर के लिए, बॉयलर सामान्य रूप से लगभग है ४५० ℃, ४ मिलियन mpa; ५४० ~ ५७० ℃ के लिए १० मिलियन से अधिक mpa बॉयलर। मुट्ठी भर पावर स्टेशन बॉयलर में भी उच्च सुपरहीट स्टीम तापमान (या ६५० ℃ तक) भी होता है।
उत्पाद समारोह और विशेषताएं
कोयले से चलने वाले बॉयलरों के लिए एचडीबी थर्मल कुशल स्टीम सुपर हीटर
विशिष्टता:
सुपर हीटर सबसे महत्वपूर्ण बॉयलर सप्रे भागों में से एक हैं जो थर्मल दक्षता में सुधार करते हैं।उच्च तापमान भाप बॉयलर रेडिएंट सुपर हीटर आमतौर पर उच्च दबाव बिजली संयंत्र बॉयलर में लगाया जाता है।
बॉयलर में, सुपर हीटर की भूमिका पावर प्लांट की दक्षता बढ़ाने के लिए संतृप्त भाप को एक निश्चित तापमान पर सुपरहीटेड स्टीम तक गर्म करना है।पुनरावर्तक अनिवार्य रूप से थर्मल पावर प्लांट चक्र दक्षता में और सुधार करता है।
स्टीम सुपर हीटर कॉइल: सुपर हीटर कॉइल का उपयोग बॉयलर में संतृप्त भाप उत्पन्न करने के लिए किया जाता है।सुपर हीटर कॉइल विशेष रूप से पावर प्लांट के बॉयलर में उपयोग किए जाते हैं।हम मिश्र धातु इस्पात के विभिन्न ग्रेडों में सुपर हीटर कॉइल का निर्माण करते हैं और ग्राहक के ड्राइंग के अनुसार समर्थन और हेडर के साथ या बिना दाग रहित स्टील ट्यूबों में।
बॉयलर संचालन की स्थिति में परिवर्तन, जैसे लोड स्तर, ईंधन परिवर्तन, दहन की स्थिति में परिवर्तन, आदि, सभी का सुपरहीटर आउटलेट भाप तापमान पर प्रभाव पड़ता है, इसलिए पावर स्टेशन बॉयलर में बॉयलर आउटलेट भाप तापमान को समायोजित करने के साधन होते हैं ताकि इसे स्थिर बनाया जा सके। निर्दिष्ट मूल्य। आमतौर पर इस्तेमाल किए जाने वाले साधन हैं:
(1) पानी के जेट या सतह के प्रकार के तापमान reducer के साथ सीधे भाप तापमान को समायोजित करें;
(2) भट्ठी आउटलेट धुएं के तापमान को बदलने के लिए स्विंग बर्नर के साथ;
(3) स्मोक रीसर्क्युलेशन एडजस्टमेंट सुपरहीटर हीट एब्जॉर्प्शन के साथ। जब बॉयलर लोड बढ़ता है, तो फ्लो सुपरहीटर के इनलेट और आउटलेट स्टीम का तापमान वृद्धि मूल्य बढ़ जाता है, जबकि रेडिएंट सुपरहीटर का तापमान वृद्धि मूल्य कम हो जाता है।
यदि संवहन सुपरहीटर, रेडिएंट सुपरहीटर और सेमी-रेडिएंट सुपरहीटर ठीक से संयुक्त और कॉन्फ़िगर किए गए हैं, तो लोड और दहन की स्थिति में बदलाव होने पर आउटलेट स्टीम तापमान कम बदल सकता है। सुपरहीटर स्टैक में समानांतर पाइप की गर्मी अवशोषण और भाप प्रवाह दर होगी ऑपरेशन में अलग। अलग-अलग पाइपों में अत्यधिक तापमान से बचने के लिए, सुपरहीटर को बड़े बॉयलरों में कई पाइप समूहों में विभाजित किया जाता है।प्रत्येक पाइप समूह की भाप को भट्ठी के बाहर एक संग्रह बॉक्स के साथ मिलाया जाता है और प्रत्येक पाइप समूह को स्थानांतरित करने के लिए भाप गाइड पाइप का उपयोग किया जाता है, ताकि प्रत्येक पाइप के बीच अत्यधिक तापमान अंतर से बचा जा सके।
उत्पाद प्रकार:
1. रेडिएंट सुपर हीटर: यह सुपर हीटर का सबसे पुराना प्रकार है और यह पानी की नलियों के ऊपर या पीछे स्थित होता है ताकि उन्हें सीधे ज्वाला या आग से बचाया जा सके।
संवहन को बढ़ाने वाले पैरामीटर
ए।ईंधन और वायु प्रवाह में वृद्धि (दहन गैस प्रवाह)
बीभाप की द्रव्यमान प्रवाह दर में वृद्धि
विकिरण मुख्य रूप से ज्वाला के तापमान पर निर्भर करता है।जैसे-जैसे भाप प्रवाह दर बढ़ती है, निकास तापमान कम होता जाता है।
दीप्तिमान सुपर हीटर
उन्हें ऊष्मा स्रोत के संपर्क में रखा जाता है जिसके लिए धातु के तापमान में सुधार की आवश्यकता होती है।
उच्च तापमान वाली भाप के लिए दीप्तिमान और संवहन सुपर हीटर और रिहीटर्स का उपयोग किया जाता है।
बॉयलर में उच्च तापमान वाले रेडिएंट स्टीम सुपर हीटर की एक्सेसरी
यह सांप जैसी ट्यूब (कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, आदि) और संग्रह बक्से और अन्य सहायक सामग्री से बना है।ट्यूबों में आम तौर पर 32, φ38, φ42 या अन्य प्रकार के विनिर्देश होते हैं, उपयोगकर्ता की जरूरतों के अनुसार अलग से।
रिहीटर्स
वे सुपर हीटर के रूप में समझदार हैं लेकिन चूंकि उनका निकास तापमान सुपर हीटर की तुलना में थोड़ा कम है और उनका दबाव सुपर हीटर की तुलना में 20% -25% कम है, वे कम गुणवत्ता वाली सामग्री मिश्र धातु खड़े कर सकते हैं।
आवेदन:
स्टीम सुपर हीटर घने ट्यूब कॉइल से युक्त होता है और इसे तापमान 450ºC-1000ºC के तहत ग्रिप में रखा जाता है।
10Mpa से अधिक बिजली संयंत्र बॉयलर क्षमता के लिए, प्लेटन और कुंडलित सुपरहीटर को आमतौर पर अपनाया जाता है।
विवरण
1 | सामग्री की संरचना | कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, संग्रह बक्से और अन्य सहायक सामग्री।ट्यूब विशिष्टताओं के अनुकूलित प्रकार हैं। |
2 | डिज़ाइन पैटर्न | लंबवत या क्षैतिज लेआउट। |
3 | लाभ | सुंदर उपस्थिति, आकार, सटीकता, प्रथम श्रेणी झुकने और वेल्डिंग तकनीक, प्रथम श्रेणी का पता लगाने के उपकरण। |
कार्यशाला
एचडी बॉयलर श्रेणी में सर्वश्रेष्ठ सुविधा प्रदान करता है, जिसमें शामिल हैं
