| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | तीस दिन |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 1500 टन / महीना |

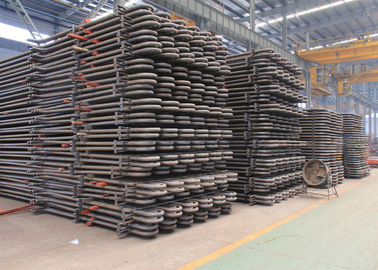

सीएफबी बॉयलर एसजीएस / एएसएमई मानक के लिए कार्बन स्टील कॉइल सुपरहीटर और रिहीटर निकेल बेस प्रोसेस:
सुपरहीटर और रिहीटर का उत्पाद विवरण
सुपरहीटर बॉयलर का एक हिस्सा है जो भाप को संतृप्ति तापमान से अधिक गरम करने वाले तापमान तक गर्म करता है।इसे स्टीम सुपरहीटर भी कहा जाता है। सुपरहीटर को गर्मी हस्तांतरण मोड के अनुसार संवहनी प्रकार, रेडियल प्रकार और अर्ध-रेडियल प्रकार में विभाजित किया जा सकता है; संरचना की विशेषताओं के अनुसार, इसे सर्पिन पाइप प्रकार, स्क्रीन प्रकार, दीवार में विभाजित किया जा सकता है प्रकार और दीवार के प्रकार। वे समानांतर पाइप और इनलेट और आउटलेट मैनिफोल्ड से बने होते हैं।
अधिकांश औद्योगिक बॉयलरों में सुपरहीटर नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और रहने की सुविधाओं के लिए केवल संतृप्त भाप की आवश्यकता होती है। पावर स्टेशनों, लोकोमोटिव और समुद्री बॉयलरों में, सुपरहीटर आमतौर पर पूरे स्टीम पावर प्लांट की परिसंचारी थर्मल दक्षता में सुधार करने के लिए स्थापित किया जाता है।
उत्पाद समारोहसुपरहीटर और रीहीटर का
सुपरहीटर
1. थर्मल पावर प्लांट में सुपरहीटर का कार्य बॉयलर से निकलने वाली संतृप्त भाप से नमी के अंतिम निशान (1 से 2%) को हटाना और उसके तापमान को संतृप्ति तापमान से पर्याप्त रूप से बढ़ाना है।
2. सुपर-हीटिंग हीटिंग समग्र चक्र दक्षता दक्षता को बढ़ाता है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संघनन से बचा जाता है जो ब्लेड के क्षरण से बचा जाता है।
3. भट्ठी से दहन गैसों की गर्मी का उपयोग भाप से नमी को हटाने और भाप को सुपरहीट करने के लिए किया जाता है।
4.सुपर-हीटर्स में आमतौर पर एक या अधिक रिटर्न बेंड के साथ समानांतर में कई ट्यूब सर्किट होते हैं, जो हेडर के बीच जुड़े होते हैं।
रिहीटर
1. री-हीटर्स का कार्य टर्बाइन से आंशिक रूप से विस्तारित भाप को फिर से गर्म करना है। ऐसा इसलिए किया जाता है ताकि टरबाइन के अंतिम चरण के माध्यम से भाप यथासंभव शुष्क रहे।
2. स्थान: उपयोगिता बॉयलरों के संवहनी क्षेत्र में संवहनी सुपरहीटर से पहले या बाद में।आधुनिक उच्च दाब बॉयलरों में, रिहीटर आमतौर पर दो खंडों में होते हैं।
3. प्राथमिक खंड को संवहनी क्षेत्र में रखा गया है और माध्यमिक खंड को ऊपर से लटकते हुए भट्ठी से बाहर निकलने पर रखा गया है।
4. रीहीटर्स के लिए डिज़ाइन विचार सुपरहीटर्स के समान हैं।
5. इसका आउटपुट तापमान समान होता है लेकिन सुपरहीटर्स में भाप का दबाव लगभग 20-25% होता है।इसलिए निम्न ग्रेड स्टील मिश्र धातु का उपयोग रीहीटर्स के लिए किया जा सकता है।
प्रकार लाभ नुकसान सहायक विधि
पेंडेंट प्रकार
1.फर्म संरचनात्मक समर्थन
1. संघनित भाप द्वारा प्रवाह रुकावट
2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है।ऊपर से समर्थित
उलटा-प्रकार
1. संघनित भाप का उचित जल निकासी
2. संरचनात्मक कठोरता की कमी, विशेष रूप से उच्च गति गैस प्रवाह में नीचे से समर्थित Support
क्षैतिज -प्रकार
1. उचित जल निकासी
2. अच्छी संरचनात्मक कठोरता।
वे सीधे ज्वाला को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से होते हैं आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होते हैं।
विवरणसुपरहीटर और रीहीटर का
| 1 | सामग्री की संरचना | कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, संग्रह बक्से और अन्य सहायक सामग्री।ट्यूब विशिष्टताओं के अनुकूलित प्रकार हैं। |
| 2 | डिज़ाइन पैटर्न | लंबवत या क्षैतिज लेआउट। |
| 3 | लाभ | सुंदर उपस्थिति, आकार, सटीकता, प्रथम श्रेणी झुकने और वेल्डिंग तकनीक, प्रथम श्रेणी का पता लगाने के उपकरण। |
डिजाइन संरचनासुपरहीटर और रीहीटर का
1. संतृप्त भाप को गर्म करना, तापमान 900 डिग्री सेल्सियस तक।
2. उच्च दक्षता,> 90%।
3. उच्च गति हीटिंग।
4. स्टेनलेस स्टील के साथ डिजाइन।
5. लंबी डिजाइन सेवा जीवन, 15 साल।
एचडी बॉयलर श्रेणी में सर्वश्रेष्ठ सुविधा प्रदान करता है, जिसमें शामिल हैं
|
|
