| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | तीस दिन |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन, डी / पी, मनीग्राम |
| आपूर्ति क्षमता: | 500 टन / महीना |

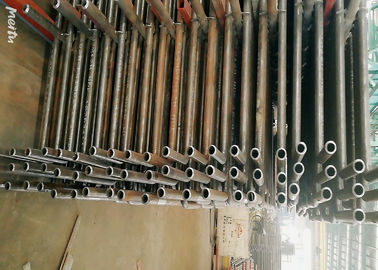

Hight क्षमता Superheater और Reheater बॉयलर पार्ट्स, उपयोगिता / पावर स्टेशन संयंत्र का उपयोग, ASME मानक
उत्पाद वर्णन
सुपर-हीटर एक उपकरण है जिसका उपयोग संतृप्त भाप या गीले भाप को सुपरहीट स्टीम या ड्राई स्टीम में बदलने के लिए किया जाता है।इसका उपयोग पावर स्टेशनों में किया जाता है।सुपर-हीटर का उपयोग भाप इंजन या प्रक्रियाओं में किया जाता है, जैसे कि भाप सुधार।तीन प्रकार के सुपर-हीटर हैं: उज्ज्वल, संवहन, और अलग से निकाल दिया गया।एक सुपर-हीटर कुछ दसियों फीट से कई सौ फीट (कुछ मीटर से कुछ सौ मीटर) तक आकार में भिन्न हो सकता है।
री-हीटर सुपर-हीटर के समान होते हैं लेकिन जैसे-जैसे उनका निकास तापमान सुपर-हीटर से थोड़ा कम होता है और उनका दबाव सुपर-हीटर से 20% -25% कम होता है, वे कम गुणवत्ता वाली सामग्री मिश्र रख सकते हैं।
विवरण
• सुपरहिटिंग समग्र दक्षता को बढ़ाती है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संक्षेपण से बचती है जो ब्लेड के क्षरण से बचाती है।
• भट्ठी से दहन गैसों की गर्मी भाप से नमी को हटाने और भाप को सुपरहीट करने के लिए उपयोग की जाती है।
• सुपर-हीटर में एक या एक से अधिक रिटर्न मोड़ के साथ समानांतर में कई ट्यूब सर्किट होते हैं, हेडर के बीच जुड़े होते हैं।
• उच्च तापमान पर गर्म गैसों से वाष्प तक वाष्प में स्थानांतरित किया जाता है।
• इसलिए सुपरहाइटर के प्रॉमरी सेक्शन को काउंटरफ्लो में और सेकेंडरी सेक्शन को समानांतर प्रवाह में व्यवस्थित किया जाता है ताकि ट्यूब की दीवार को कम किया जा सके।
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1. संरचनात्मक समर्थन की पुष्टि करें | 1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता होती है। | ऊपर से समर्थित |
| उलटा-टाइप | 1. संघनित भाप की जल निकासी | 1. संरचनात्मक कठोरता में कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज-प्रकार |
1. उचित जल निकासी 2. अच्छा संरचनात्मक कठोरता। |
1. वे प्रत्यक्ष रूप से फ्लैम नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से हैं | आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित है। |
विनिर्माण और स्वीकृति मानदंड
जेबी / टी 1611 "बॉयलर पाइप के निर्माण के लिए तकनीकी विनिर्देश।"
जेबी / टी 1612 "बायलर प्रेशर परीक्षण तकनीकी स्थिति।"
जेबी / टी 1613 "बॉयलर के दबाव भागों की वेल्डिंग के लिए तकनीकी विनिर्देश।"
जेबी / टी 1615 "बॉयलर की पेंटिंग और पैकिंग के लिए तकनीकी विनिर्देश।"
जेबी / T3375 "बॉयलर निर्माण के लिए सामग्री की स्वीकृति के लिए नियम।"
कार्यों
नीचे दिए गए सुपरहीटर के कार्य:
1. सुपर संतृप्त भाप को गर्म करने के लिए शुष्क संतृप्त भाप ड्रम।जब सोडा कोक्सिस्ट करता है, सोडा मिश्रण को गर्म करता है, तो गर्मी को जोड़ने के लिए केवल सोडा पानी को मिश्रण में भाप में वाष्पित करने के लिए इस्तेमाल किया जा सकता है, और सुपरहीट भाप का भाप तापमान नहीं बना सकता।सुपरहिटेड स्टीम को प्राप्त करने के लिए, आमतौर पर इस्तेमाल की जाने वाली विधि है सोडा के मिश्रण से अलग भाप, इसके आगे के हीटिंग के लिए, इस कार्य घटकों को सुपरहीटर बनें।
2. ग्रिप गैस के तापमान को कम करें, ग्रिप गैस में गर्मी को ठीक करें, बॉयलर की दक्षता में सुधार करें।
रेहटर एक तरह का स्टीम सुपरहैटर है जो कम दबाव वाली भाप को गर्म करता है जिसने काम किया है और एक निश्चित तापमान तक पहुंचता है।पुनरावर्तक की भूमिका बिजली संयंत्र परिसंचरण की थर्मल दक्षता में सुधार करती है, और स्वीकार्य सीमा के भीतर नियंत्रित भाप टरबाइन के अंतिम चरण के ब्लेड का तापमान बनाती है।
1, reheater की भूमिका, भाप टरबाइन उच्च दबाव सिलेंडर भाप में कुछ काम करना है, वापस करने के लिए बॉयलर के लिए। फिर यह काम जारी रखने के लिए टरबाइन के मध्य और निम्न दबाव सिलेंडर के लिए वापस भेजा जाता है।
2. reheater स्थापना के मापदंडों को पूरा: इकाई की चक्र दक्षता में सुधार करने के लिए, केवल भाप के दबाव में वृद्धि और तापमान में वृद्धि नहीं, भाप टरबाइन निकास आर्द्रता बहुत अधिक कर देगा, भाप टरबाइन की सुरक्षा को प्रभावित करता है। भाप के तापमान में और वृद्धि उच्च तापमान विशेषताओं और स्टील की लागत से सीमित होती है। गर्मी के चक्र का उपयोग करते हुए, भाप टरबाइन में भाप की उपयोगी थैलेपी ड्रॉप बढ़ जाती है, जो चक्र की दक्षता में सुधार कर सकती है (प्राथमिक गर्मी 4% तक चक्र दक्षता में सुधार कर सकती है। -6%, सेकेंडरी रीहीट लगभग 2% बढ़ सकता है), इसके अलावा, निकास आर्द्रता को काफी कम किया जा सकता है।
प्रमाणपत्र
कंपनी का परिचय
1985 में स्थापित, Zhangjiagang हुआ डोंग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;कार्बनिक गर्मी वाहक और बिजली भाप बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ युग्मित, एचडी बॉयलर बॉयलर के डिजाइन भागों सहित बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और प्रतिस्थापन सहित एक अनूठी सेवा बाजार में लाता है।
1. 200,000 वर्ग मीटर का निर्माण क्षेत्र
2. 150 इंजीनियर
3. 600 कोडेड वेल्डर
4. 60 लाइसेंसधारी निरीक्षक (NDT स्तर- III प्रशिक्षक)
5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001: 2008 गुणवत्ता प्रणाली
7. पावर बॉयलरों का ASME सर्टिफिकेट
8. ASME 'S', 'U' और NB स्टाम्प प्राधिकरण
|
|
