| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | तीस दिन |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 1500 टन / महीना |

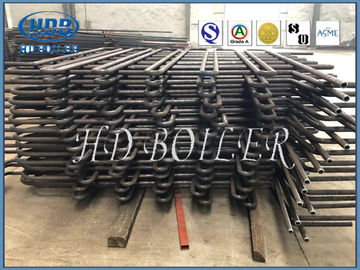

गर्मी दक्षता में सुधार बॉयलर भागों Superheater Coils ASME पावर स्टेशन के लिए मानक
उत्पाद परिचय:
सुपरहीटर
जीवाश्म ईंधन बिजली संयंत्रों में अक्सर भाप उत्पन्न करने वाली भट्टी में एक सुपरहीटर सेक्शन होता है। भाप भाप ड्रम के अंदर सूखने वाले उपकरणों से गुजरती है जो सुपरहीटर पर, भट्ठी में ट्यूबों का एक सेट है।यहां भाप टयूबिंग के बाहर गर्म फ्ल्यू गैसों से अधिक ऊर्जा ग्रहण करती है, और इसका तापमान अब संतृप्ति तापमान के ऊपर सुपरहिट हो जाता है।
पुनरावर्तक
पावर प्लांट की भट्टियों में एक पुनरावर्तक खंड हो सकता है जिसमें ट्यूब के बाहर गर्म ग्रिप गैसों द्वारा ट्यूब को गरम किया जाता है।हाई-प्रेशर टरबाइन से निकलने वाली भाप को इंटरमीडिएट और फिर लो-प्रेशर टरबाइन चलाने से पहले अधिक ऊर्जा एकत्र करने के लिए इन गर्म नलियों से गुजारा जाता है।
| 1 | सामग्री की संरचना | कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, संग्रह बक्से और अन्य सहायक सामग्री।ट्यूब विनिर्देशों के अनुकूलित प्रकार हैं। |
| २ | डिज़ाइन पैटर्न | ऊर्ध्वाधर या क्षैतिज लेआउट। |
| ३ | लाभ | सुंदर उपस्थिति, आकार, सटीकता, प्रथम श्रेणी के झुकने और वेल्डिंग तकनीक, प्रथम श्रेणी के पहचान उपकरण। |
प्रकार लाभ नुकसान विधि का समर्थन:
लटकन-प्रकार 1. संरचनात्मक समर्थन की पुष्टि करें
1. गाढ़ा भाप से प्रवाह रुकावट
2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता होती है।ऊपर से समर्थित
उल्टे-प्रकार 1. संघनित भाप की जल निकासी
1. संरचनात्मक कठोरता में कमी, विशेष रूप से उच्च गति गैस प्रवाह नीचे से समर्थित
क्षैतिज-प्रकार
1. उचित जल निकासी
2. अच्छा संरचनात्मक कठोरता।
वे सीधे फ्लैम नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से होते हैं जो आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होते हैं।
डिजाइन संरचना
1. हीटिंग संतृप्त भाप, तापमान 900 डिग्री सेल्सियस तक
2. उच्च दक्षता,> 90%।
3. उच्च गति हीटिंग।
4. स्टेनलेस स्टील के साथ डिजाइन।
5. लंबी डिजाइन सेवा जीवन, 15 साल।
कार्य:
सुपरहीटर
1. सुपरथिएटर एक निश्चित तापमान पर सुपरहिटेड स्टीम में संतृप्त भाप को गर्म करने के लिए एक उपकरण है।
2. संतृप्त भाप को सुपरहीट स्टीम में गर्म करने के बाद, स्टीम टरबाइन में भाप की कार्य क्षमता में सुधार किया जाता है, अर्थात, स्टीम टरबाइन में भाप की उपयोगी थैलेपी को बढ़ाया जाता है, जिससे ताप इंजन की चक्र दक्षता में सुधार होता है।
3. इसके अलावा, गर्म भाप को अपनाने से भाप टरबाइन की भाप निकास आर्द्रता को भी कम किया जा सकता है, भाप टरबाइन ब्लेड के क्षरण से बच सकता है, और भाप निकास दबाव को कम करने और भाप टरबाइन के सुरक्षित संचालन के लिए अनुकूल परिस्थितियों का निर्माण कर सकता है।
पुनरावर्तक
बड़े उत्पादक सेटों की ऊष्मा दक्षता में सुधार करने के लिए, इंटरमीडिएट रिहीट चक्र का व्यापक रूप से उपयोग किया जाता है। बॉयलर के सुपरहाइटर से निकलने वाली मुख्य भाप को तापमान बढ़ाने के लिए रिहाइटर में भेजा जाता है, जब काम भाप के उच्च दबाव सिलेंडर में किया जाता है। टरबाइन।फिर इसे विस्तार और काम जारी रखने के लिए भाप टरबाइन के मध्य दबाव सिलेंडर में भेजा जाता है। कुछ बड़ी इकाइयाँ, मध्यम दबाव सिलेंडर के बाद बॉयलर के हीटिंग के लिए भाप को वापस छोड़ देगी, जिसे दो मध्यवर्ती रिहेट चक्र के रूप में जाना जाता है, अपेक्षाकृत सुधार परिसंचरण क्षमता हो सकती है लगभग 2%। कुछ परीक्षण इकाइयाँ तीन रिहीट चक्रों को भी अपनाती हैं। रिहीट चक्र को अपनाने के बाद, बॉयलर और स्टीम टरबाइन डिवाइस का थर्मल सिस्टम, संरचना और संचालन समायोजन जटिल हो जाता है और लागत बढ़ जाती है, इसलिए इसे बनाने में अपनाया जाता है। 100 से अधिक मेगावाट की इकाइयां, आमतौर पर केवल एक बार मध्यवर्ती रिहेट का उपयोग किया जाता है।
पुनरावर्तक के लाभ इस प्रकार हैं:
1. जल वाष्प की नमी को कम करें, जो टरबाइन ब्लेड के संरक्षण के लिए अनुकूल है।
2. स्टीम टरबाइन की सापेक्ष और पूर्ण आंतरिक दक्षता में सुधार किया जा सकता है।
HD बॉयलर क्लास की सुविधा में सबसे अच्छा प्रदान करता है, जिसमें शामिल हैं
|
|
