उत्पत्ति के प्लेस: | Zhangjiagang, Jiangsu, चीन |
ब्रांड नाम: | HD Boiler |
प्रमाणन: | ISO9001/SGS/TUV/ASME/EN |
मॉडल संख्या: | झिल्ली जल दीवार |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | तीस दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 500 टन / महीना |
शर्त: | नया | संरचना: | आग / पानी की नली |
---|---|---|---|
ईंधन: | कोयला / गैस / कोयला-निकाल / पानी की गर्मी | प्रकार: | ऊर्जा की बचत |
दबाव: | कम / उच्च दबाव | पैकिंग: | आयरन फ्रेम पैकेज |
विशिष्टता: | स्वनिर्धारित | सामग्री: | कार्बन स्टील / स्टेनलेस स्टील |
हाई लाइट: | बॉयलर पानी की दीवार पैनल,बॉयलर पानी की दीवार ट्यूब |

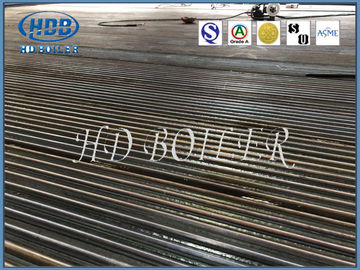

उपयोगिता / पावर स्टेशन, उच्च दक्षता के लिए कार्बन / स्टेनलेस स्टील जल दीवार पैनल
उत्पाद वर्णन
पानी की दीवार मुख्य विकिरण गर्मी की सतह है, जो बॉयलर कक्ष के अंदर व्यवस्थित होती है और सीधे उच्च तापमान लौ के साथ गर्मी विनिमय को आगे बढ़ाती है।संवहन ट्यूब बॉयलर की संवहन गर्मी की सतह होती है, जो बॉयलर कक्ष आउटलेट और अंत गर्मी की सतह के बीच व्यवस्थित होती है और सीधे उच्च तापमान धुएं के साथ गर्मी विनिमय को आगे बढ़ाती है।पानी की दीवार और संवहन ट्यूब बॉयलर की मुख्य गर्मी की सतह हैं, दोनों के लिए ट्यूब व्यास आमतौर पर इस्तेमाल किया जाता हैΦ 51-60 मिमी बॉयलर स्टील ट्यूब, अनुरोध के रूप में भी।
पैरामीटर
नाम | झिल्ली पानी पैनल |
सामग्री | कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील |
ट्यूब का आकार | Φ38 - 76 मिमी, या आवश्यकता अनुसार |
मानक | आईएसओ, एएसएमई |
नमूना | जड़ा हुआ |
आवेदन | बॉयलर दहन कक्ष के आसपास स्थापित करने योग्य |
प्रकार
संरचना प्रकार के अनुसार, मुख्य रूप से तीन प्रकार होते हैं: प्रकाश ट्यूब प्रकार, झिल्ली प्रकार और भेदी ट्यूब प्रकार। प्रकाश पाइप की पानी की दीवार निर्बाध स्टील पाइप की एक पूरी पंक्ति से बना है, और संरचना सबसे सरल है। झिल्ली वाटर कूलिंग वॉल को कई रोल्ड वाटर कूलिंग वॉल फिन ट्यूबों के स्पॉट वेल्डिंग द्वारा एक साथ वेल्डेड किया जाता है, जिससे यह एक सीलबंद समग्र हीटिंग सतह बन जाता है, जो न केवल भट्ठी की हवा की जकड़न में सुधार कर सकता है, हवा के रिसाव को कम कर सकता है, बल्कि भट्ठी की दीवार की बेहतर सुरक्षा भी कर सकता है, भट्ठी की दीवार के वजन को कम करने और संरचना को सरल बनाने के लिए। भेदी ट्यूब की वाटर-कूलिंग दीवार को वाटर-कूलिंग वॉल पाइप पर 20 ~ 25 मिमी लंबाई और 6 ~ 12 मिमी व्यास के बहुत सारे पिन के साथ वेल्डेड किया जाता है, और फिर पानी को ठंडा करने वाली दीवार के हिस्से के गर्मी अवशोषण को कम करने और दहन क्षेत्र के तापमान को बढ़ाने के लिए क्रोमाइट दुर्दम्य प्लास्टिक के साथ लेपित।यह उन अवसरों के लिए उपयुक्त है जहां ईंधन प्रज्वलन विशेष रूप से कठिन है या कुछ तरल स्लैग डिस्चार्ज भट्टियां हैं। लेआउट की स्थिति के अनुसार, दो प्रकार की दीवार प्रकार और विभाजन दीवार प्रकार (अर्थात, दोनों तरफ गर्म होते हैं)। पूर्व ज्यादातर एम्बेडेड है भट्ठी की दीवार की भीतरी दीवार में, एक तरफ गर्मी को अवशोषित करने के साथ। अधिकांश बाद वाले बड़े बॉयलर भट्टी के बीच में स्थापित होते हैं, पूरे भट्ठी को दो अलग-अलग हिस्सों में विभाजित करते हैं, दो तरफ गर्म होते हैं।
झिल्ली जल दीवार के लाभ
१) ।भट्ठी की दीवार की रिसावरोधीता की गारंटी देने और दहन कक्ष के वायु रिसाव को कम करने के लिए।
2))।दहन कक्ष के पूर्ण जल शीतलन को प्राप्त करने के लिए, और बॉयलर सहायक उपकरण झिल्ली पानी की दीवार पूरक फायरिंग की स्थिति के तहत कोकिंग को रोकने के लिए लाभ है।
3))।थर्मल स्टोरेज क्षमता छोटी है, दहन कक्ष की वार्मिंग तेज है और कूलिंग भी तेज है, जो बॉयलर के शुरू होने और भट्ठी के बंद होने के शीतलन समय को छोटा कर सकती है।
4))।शीर्ष समर्थित वाटर कूल्ड दीवार को अपनाना अच्छा है और यह बॉयलर ढांचे के भार को कम कर सकता है, जो ओवरहैंग के लिए लाभकारी है।
5) नंगे ट्यूबों की तुलना में, झिल्ली पानी की दीवार ट्यूबों की गर्मी अवशोषण क्षमता में सुधार करती है।
6) कारखाने के प्रत्यक्ष बॉयलर झिल्ली पानी की दीवार बॉयलर भागों की प्रारंभिक संयोजन डिग्री में सुधार कर सकती है और स्थापना कार्यभार को कम कर सकती है।
कार्यशाला
प्रमाणीकरण
कंपनी का परिचय
1985 में स्थापित, Zhangjiagang हुआ दांग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;ऑर्गेनिक हीट कैरियर और इलेक्ट्रिक स्टीम बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ, एचडी बॉयलर बाजार में बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और बॉयलर दबाव भागों के प्रतिस्थापन सहित एक अनूठी सेवा लाता है।
