| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | तीस दिन |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 1500 टन / महीना |

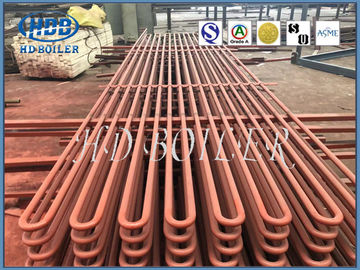

ASME मानक सुपरहीटर और रेहटर हीट एक्सचेंज बॉयलर पार्ट्स उच्च दक्षता
उत्पाद का परिचय
रेहटर अनिवार्य रूप से एक प्रकार का स्टीम सुपरहीटर होता है जो कम दबाव वाली भाप को गर्म करता है जो ओवरडोन हो गया है और एक निश्चित तापमान तक पहुंच जाता है।रिहाइटर आगे बिजली संयंत्र परिसंचरण की गर्मी दक्षता में सुधार करता है और स्वीकार्य सीमा के भीतर भाप टरबाइन के अंतिम चरण ब्लेड के भाप तापमान को नियंत्रित करता है। रिहाइटर एक हीटर है जो भाप टरबाइन से भाप को सुपरहीट स्टीम में परिवर्तित करता है। दो कार्य करते हैं पुनरावर्तक।एक पानी के वाष्प की आर्द्रता को कम करना है, जो टरबाइन ब्लेड की रक्षा करने में सहायक है। इसके अलावा, सापेक्ष आंतरिक दक्षता और पूर्ण आंतरिक दक्षता में सुधार किया जा सकता है।
प्रकार लाभ नुकसान विधि का समर्थन:
पेंडेंट प्रकार
1. संरचनात्मक समर्थन की पुष्टि करें
2. गाढ़ा भाप द्वारा प्रवाह रुकावट
3. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता होती है।ऊपर से समर्थित
उलटा-टाइप
1. संघनित भाप की जल निकासी
2. संरचनात्मक कठोरता में कमी, विशेष रूप से उच्च गति गैस प्रवाह नीचे से समर्थित
क्षैतिज-प्रकार
1. उचित जल निकासी
2. अच्छा संरचनात्मक कठोरता।
विवरण
| 1 | सामग्री की संरचना | कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, संग्रह बक्से और अन्य सहायक सामग्री।ट्यूब विनिर्देशों के अनुकूलित प्रकार हैं। |
| २ | डिज़ाइन पैटर्न | ऊर्ध्वाधर या क्षैतिज लेआउट। |
| ३ | लाभ | सुंदर उपस्थिति, आकार, सटीकता, प्रथम श्रेणी के झुकने और वेल्डिंग तकनीक, प्रथम श्रेणी के पहचान उपकरण। |
डिजाइन संरचना
1. हीटिंग संतृप्त भाप, तापमान 900 डिग्री सेल्सियस तक
2. उच्च दक्षता,> 90%।
3. उच्च गति हीटिंग।
4. स्टेनलेस स्टील के साथ डिजाइन।
5. लंबी डिजाइन सेवा जीवन, 15 साल।
उत्पाद समारोह
बड़े उत्पादक सेटों की ऊष्मा दक्षता में सुधार करने के लिए, इंटरमीडिएट रिहीट चक्र का व्यापक रूप से उपयोग किया जाता है। बॉयलर के सुपरहाइटर से निकलने वाली मुख्य भाप को तापमान बढ़ाने के लिए रिहाइटर में भेजा जाता है, जब काम भाप के उच्च दबाव सिलेंडर में किया जाता है। टरबाइन।फिर इसे विस्तार और काम जारी रखने के लिए भाप टरबाइन के मध्य दबाव सिलेंडर में भेजा जाता है। कुछ बड़ी इकाइयाँ, मध्यम दबाव सिलेंडर के बाद बॉयलर के हीटिंग के लिए भाप को वापस छोड़ देगी, जिसे दो मध्यवर्ती रिहेट चक्र के रूप में जाना जाता है, अपेक्षाकृत सुधार परिसंचरण क्षमता हो सकती है लगभग 2%। कुछ परीक्षण इकाइयाँ तीन रिहीट चक्रों को भी अपनाती हैं। रिहीट चक्र को अपनाने के बाद, बॉयलर और स्टीम टरबाइन डिवाइस का थर्मल सिस्टम, संरचना और संचालन समायोजन जटिल हो जाता है और लागत बढ़ जाती है, इसलिए इसे बनाने में अपनाया जाता है। 100 से अधिक मेगावाट की इकाइयां, आमतौर पर केवल एक बार मध्यवर्ती रिहेट का उपयोग किया जाता है।
उत्पाद की विशेषताएँ
रिहीट सिस्टम में स्टीम फ्लो रेजिस्टेंस का यूनिट की साइकल थर्मल दक्षता पर अधिक प्रभाव पड़ता है, जो प्रतिरोध में हर 0.1 mpa वृद्धि के लिए 0.2 ~ 0.3% तक घट जाती है। इसके अलावा, बड़े पाइप डायमीटर (42 ~ 60 मिमी) और लोअर मास फ्लो दर (250 ~ 400 किग्रा / (मीटर 2 · एस) आमतौर पर पुनरावर्तक शरीर के प्रतिरोध को नियंत्रित करने के लिए उपयोग किया जाता है ताकि इसके इनलेट भाप दबाव के 5-7% से अधिक न हो। फिर से गरम भाप का दबाव मुख्य भाप की तुलना में कम है, और पाइप के अंदर भाप का संवहन ऊष्मा स्थानांतरण पाइप की दीवार के लिए खराब है। इसलिए, पाइप की दीवार का धातु का तापमान अधिक है, और बेहतर उच्च तापमान वाले स्टील को अपनाया जाना चाहिए, और क्रोमियम निकल ऑस्टेनिटिक स्टील को भी अपनाया जाना चाहिए। रिहिंग स्टीम के तापमान को समायोजित किया जा सकता है (बॉयलर के स्टीम तापमान विनियमन देखें)।
कार्यशाला
|
|
